K2316Nottolino di lubrificazione conico a norma DIN 71412 per... |
Indietro |
|
|
DescrizioneMateriale:Acciaio o acciaio inox 1.4305. Versione:Acciaio temprato, min. 550 HV 1, zincato.
Acciaio inox Nota:I nottolini di lubrificazione conici sono ideali per i punti di lubrificazione che richiedono interventi frequenti e affidabili. Grazie alla loro versatilità, rientrano tra i tipi di nottolini di lubrificazione più diffusi.
I nottolini conici sono dotati di un perno liscio per l'inserimento a pressione. Sono adatti solo per pressioni basse.Montaggio:La dimensione esatta del foro di alloggiamento dipende dal materiale e deve essere determinata tramite test di montaggio effettuati dall'utente. La dimensione nominale del foro di alloggiamento corrisponde al diametro del perno indicato nelle nostre specifiche.
Per i nottolini di lubrificazione diritti si consiglia l'utilizzo dell'apposito utensile di inserimento, che consente di pressare il nipplo delicatamente. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

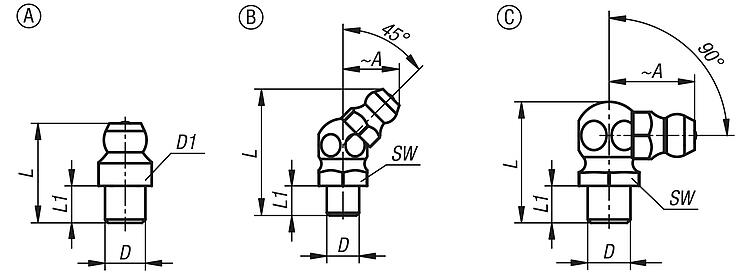

Disegni (sintesi completa) |
Nottolino di lubrificazione conico a norma DIN 71412 per inserimento a pressione, Forma A |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
corpo base | Superficie
corpo base | D
| D1 | L
max. | L1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2316.110408 | A | diritto, esagonale | acciaio | temprato e zincato | 4 | 8 | 15 | 6 |  | | su richiesta | | | K2316.110508 | A | diritto, esagonale | acciaio | temprato e zincato | 5 | 8 | 15 | 6,5 | | | su richiesta | | | K2316.110608 | A | diritto, esagonale | acciaio | temprato e zincato | 6 | 8 | 15 | 5,7 | | | su richiesta | | | K2316.110710 | A | diritto, esagonale | acciaio | temprato e zincato | 7 | 10 | 15 | 6 | | | su richiesta | | | K2316.110810 | A | diritto, esagonale | acciaio | temprato e zincato | 8 | 10 | 15 | 6,5 | | | su richiesta | | | K2316.111012 | A | diritto, esagonale | acciaio | temprato e zincato | 10 | 12 | 15 | 5,5 | | | su richiesta | | | K2316.210408 | A | diritto, esagonale | acciaio inox | grezzo | 4 | 8 | 15 | 6 | | | su richiesta | | | K2316.210608 | A | diritto, esagonale | acciaio inox | grezzo | 6 | 8 | 15 | 5,7 | | | su richiesta | | | K2316.210810 | A | diritto, esagonale | acciaio inox | grezzo | 8 | 10 | 15 | 5,6 | | | su richiesta | |
|
Nottolino di lubrificazione conico a norma DIN 71412 per inserimento a pressione, Forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | A | D
| L
max. | L1 | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2316.120410 | B | a 45°, esagonale | 11 | 4 | 23,7 | 6,5 | 10 | | | su richiesta | | | K2316.120510 | B | a 45°, esagonale | 11 | 5 | 24 | 5,6 | 10 | | | su richiesta | | | K2316.120609 | B | a 45°, esagonale | 11 | 6 | 24 | 5,5 | 9 | | | su richiesta | | | K2316.120810 | B | a 45°, esagonale | 11 | 8 | 23,8 | 4,5 | 10 | | | su richiesta | | | K2316.121011 | B | a 45°, esagonale | 11 | 10 | 24,5 | 5,5 | 11 | | | su richiesta | |
|
Nottolino di lubrificazione conico a norma DIN 71412 per inserimento a pressione, Forma C |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | A | D
| L=Lunghezza max. | L1=Lunghezza filettatura | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2316.130411 | C | a 90°, esagonale | 13 | 4 | 20,3 | 5,5 | 9 | | | su richiesta | | | K2316.130510 | C | a 90°, esagonale | 13 | 5 | 19 | 5,5 | 10 | | | su richiesta | | | K2316.130609 | C | a 90°, esagonale | 13 | 6 | 19 | 5,5 | 9 | | | su richiesta | | | K2316.130811 | C | a 90°, esagonale | 13 | 8 | 19 | 5,5 | 11 | | | su richiesta | | | K2316.131011 | C | a 90°, esagonale | 13 | 10 | 19,4 | 5,5 | 11 | | | su richiesta | |
|
