K1698Spine di posizione in acciaio inox ?per rondelle di tenuta... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile spostarsi in un'altra posizione di arresto.
Se il disinnesto deve essere mantenuto per un periodo prolungato ed è necessario impedire il rientro del perno di bloccaggio, si consiglia l'impiego della forma C.

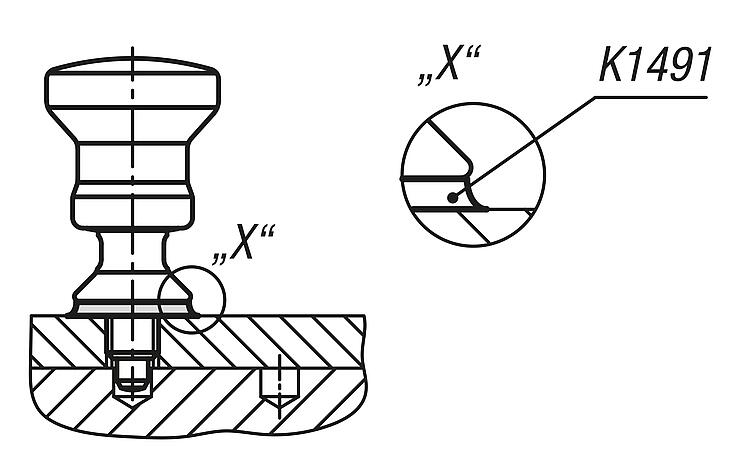

Il perno di bloccaggio è adatto all'uso nell'industria alimentare. È realizzato con un collare conico, in modo che il giunto a vite possa essere sigillato in modo igienico e sicuro mediante la rondella di tenuta Hygienic USIT®. Le superfici presentano una rugosità Ra < 0,8 µm, che impedisce l'adesione di particelle di sporco e garantisce una facile pulizia. Materiale:Elementi in acciaio inox 1.4404.
Guarnizioni di 75 EPDM 295 (nero) o 75 Fluoroprene® XP (blu). Versione:Perno di bloccaggio temprato o non temprato, non trattato.Range di temperatura: 75 EPDM 295: da -40 °C a 150 °C.
75 Fluoroprene® XP: da -15 °C a 200 °C. Vantaggi:Design igienico.
Acciaio inox 1.4404.
Idoneo per pulizia CIP-/SIP.
Resistenti a mezzi polari e non polari e agli aromi.Accessori:Rondelle di guarnizione Hygienic USIT® K1491. FornituraSpina di posizione comprendente rondella di guarnizione Hygienic Usit®. Nota disegno:Forma A: senza incavo d'arresto, senza controdado
Forma C: con incavo d'arresto, senza controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio inox per rondelle di tenuta Hygienic USIT® con impugnatura a fungo in acciaio inox |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno
di bloccaggio | Colore
componenti | D | D1 | D2 | D3 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1698.0110601 | A | acciaio inox | temprato | nero | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 |  | | su richiesta | | | K1698.0110611 | A | acciaio inox | temprato | nero | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.0120801 | A | acciaio inox | temprato | nero | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.0120811 | A | acciaio inox | temprato | nero | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.0110602 | A | acciaio inox | temprato | blu | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.0110612 | A | acciaio inox | temprato | blu | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.0120802 | A | acciaio inox | temprato | blu | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.0120812 | A | acciaio inox | temprato | blu | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1110601 | A | acciaio inox | non temprato | nero | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1110611 | A | acciaio inox | non temprato | nero | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1120801 | A | acciaio inox | non temprato | nero | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1120811 | A | acciaio inox | non temprato | nero | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1110602 | A | acciaio inox | non temprato | blu | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1110612 | A | acciaio inox | non temprato | blu | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1120802 | A | acciaio inox | non temprato | blu | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1120812 | A | acciaio inox | non temprato | blu | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | |
|
Spine di posizione in acciaio inox per rondelle di tenuta Hygienic USIT® con impugnatura a fungo in acciaio inox e incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno
di bloccaggio | Colore
componenti | D | D1 | D2 | D3 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1698.0310601 | C | acciaio inox | temprato | nero | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.0310611 | C | acciaio inox | temprato | nero | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.0320801 | C | acciaio inox | temprato | nero | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.0320811 | C | acciaio inox | temprato | nero | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.0310602 | C | acciaio inox | temprato | blu | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.0310612 | C | acciaio inox | temprato | blu | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.0320802 | C | acciaio inox | temprato | blu | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.0320812 | C | acciaio inox | temprato | blu | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1310601 | C | acciaio inox | non temprato | nero | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1310611 | C | acciaio inox | non temprato | nero | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1320801 | C | acciaio inox | non temprato | nero | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1320811 | C | acciaio inox | non temprato | nero | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1310602 | C | acciaio inox | non temprato | blu | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1310612 | C | acciaio inox | non temprato | blu | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | su richiesta | | | K1698.1320802 | C | acciaio inox | non temprato | blu | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | | | K1698.1320812 | C | acciaio inox | non temprato | blu | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | su richiesta | |
|
