K2047Spina di posizione acciaio o acciaio inox con impugnatura a... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile spostarsi in un'altra posizione di arresto.
Se il disinnesto deve essere mantenuto per un periodo prolungato ed è necessario impedire il rientro del perno di bloccaggio, si consiglia l'impiego della forma C o della forma D.Materiale:Versione in acciaio:
Corpo filettato in acciaio automatico.
Perno di bloccaggio 1.4305.
Versione in acciaio inox:
Corpo filettato e perno di bloccaggio 1.4305.
Impugnatura a occhiello in materiale termoplastico. Versione:Versione in acciaio:
corpo filettato passivato blu.
Perno di bloccaggio non temprato, grezzo.
Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio non temprato, grezzo.
Impugnatura a occhiello grigio nerastro RAL 7021 o rosso traffico RAL 3020.Nota:Durante il montaggio prestare attenzione alla coppia di serraggio max indicata.Su richiesta:Versioni speciali.Nota disegno:Forma A: senza incavo d'arresto, senza controdado
Forma B: senza incavo d'arresto, con controdado
Forma C: con incavo d'arresto, senza controdado
Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

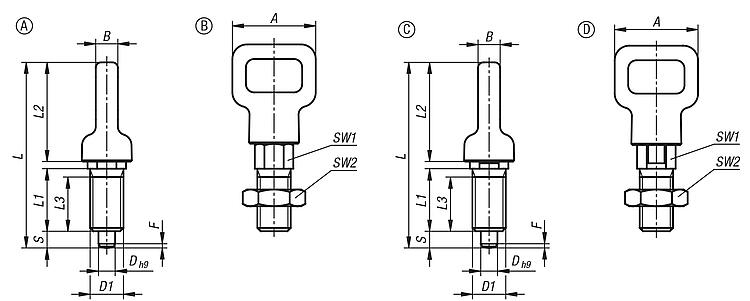

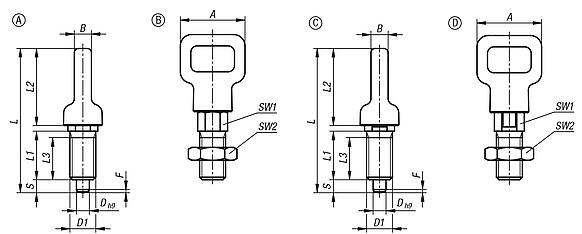

Disegni (sintesi completa) |

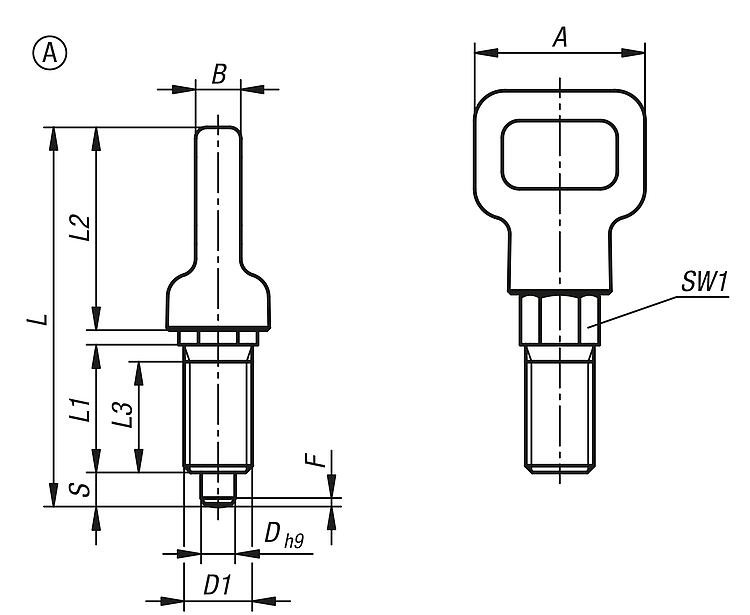

Spina di posizione in acciaio o acciaio inox, con impugnatura a occhiello in plastica, Forma A |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Colore
componenti | D | D1 | A | B | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2047.0104080 | A | acciaio | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 |  | | su richiesta | | | K2047.0115100 | A | acciaio | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0126120 | A | acciaio | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0138160 | A | acciaio | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.0104081 | A | acciaio | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.0115101 | A | acciaio | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0126121 | A | acciaio | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0138161 | A | acciaio | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.010408084 | A | acciaio | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.011510084 | A | acciaio | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.012612084 | A | acciaio | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.013816084 | A | acciaio | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.010408184 | A | acciaio | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.011510184 | A | acciaio | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.012612184 | A | acciaio | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.013816184 | A | acciaio | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1104080 | A | acciaio inox | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1115100 | A | acciaio inox | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1126120 | A | acciaio inox | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1138160 | A | acciaio inox | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1104081 | A | acciaio inox | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1115101 | A | acciaio inox | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1126121 | A | acciaio inox | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1138161 | A | acciaio inox | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.110408084 | A | acciaio inox | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.111510084 | A | acciaio inox | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.112612084 | A | acciaio inox | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.113816084 | A | acciaio inox | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.110408184 | A | acciaio inox | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.111510184 | A | acciaio inox | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.112612184 | A | acciaio inox | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.113816184 | A | acciaio inox | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | |
|

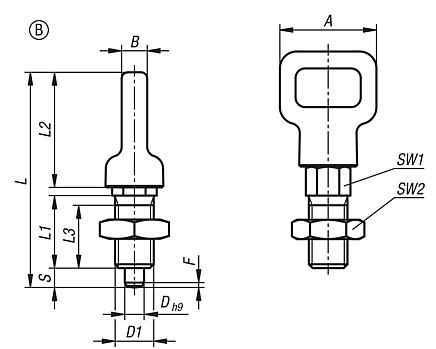

Spina di posizione in acciaio o acciaio inox, con impugnatura a occhiello in plastica, Forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Colore
componenti | D | D1 | A | B | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2047.0204080 | B | acciaio | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.0215100 | B | acciaio | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0226120 | B | acciaio | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0238160 | B | acciaio | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.0204081 | B | acciaio | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.0215101 | B | acciaio | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0226121 | B | acciaio | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0238161 | B | acciaio | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.020408084 | B | acciaio | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.021510084 | B | acciaio | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.022612084 | B | acciaio | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.023816084 | B | acciaio | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.020408184 | B | acciaio | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.021510184 | B | acciaio | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.022612184 | B | acciaio | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.023816184 | B | acciaio | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1204080 | B | acciaio inox | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1215100 | B | acciaio inox | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1226120 | B | acciaio inox | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1238160 | B | acciaio inox | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1204081 | B | acciaio inox | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1215101 | B | acciaio inox | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1226121 | B | acciaio inox | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1238161 | B | acciaio inox | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.120408084 | B | acciaio inox | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.121510084 | B | acciaio inox | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.122612084 | B | acciaio inox | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.123816084 | B | acciaio inox | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.120408184 | B | acciaio inox | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.121510184 | B | acciaio inox | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.122612184 | B | acciaio inox | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.123816184 | B | acciaio inox | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | |
|

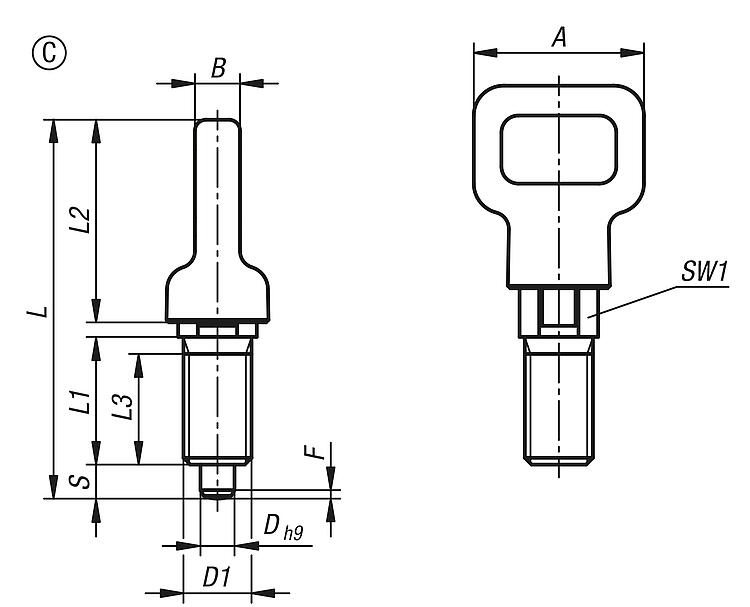

Spina di posizione in acciaio o acciaio inox, con impugnatura a occhiello in plastica, Forma C |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Colore
componenti | D | D1 | A | B | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2047.0304080 | C | acciaio | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.0315100 | C | acciaio | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0326120 | C | acciaio | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0338160 | C | acciaio | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.0304081 | C | acciaio | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.0315101 | C | acciaio | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0326121 | C | acciaio | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0338161 | C | acciaio | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.030408084 | C | acciaio | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.031510084 | C | acciaio | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.032612084 | C | acciaio | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.033816084 | C | acciaio | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.030408184 | C | acciaio | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.031510184 | C | acciaio | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.032612184 | C | acciaio | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.033816184 | C | acciaio | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1304080 | C | acciaio inox | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1315100 | C | acciaio inox | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1326120 | C | acciaio inox | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1338160 | C | acciaio inox | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1304081 | C | acciaio inox | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1315101 | C | acciaio inox | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1326121 | C | acciaio inox | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1338161 | C | acciaio inox | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.130408084 | C | acciaio inox | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.131510084 | C | acciaio inox | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.132612084 | C | acciaio inox | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.133816084 | C | acciaio inox | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.130408184 | C | acciaio inox | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.131510184 | C | acciaio inox | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.132612184 | C | acciaio inox | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.133816184 | C | acciaio inox | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | su richiesta | |
|

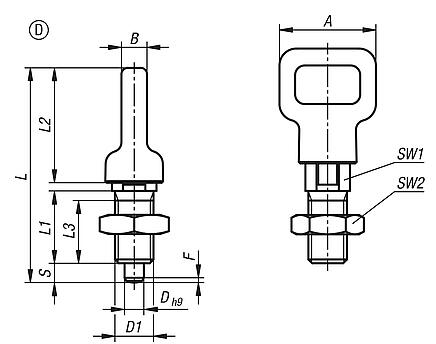

Spina di posizione in acciaio o acciaio inox, con impugnatura a occhiello in plastica, Forma D |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Colore
componenti | D | D1 | A | B | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2047.0404080 | D | acciaio | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.0415100 | D | acciaio | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0426120 | D | acciaio | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0438160 | D | acciaio | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.0404081 | D | acciaio | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.0415101 | D | acciaio | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.0426121 | D | acciaio | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.0438161 | D | acciaio | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.040408084 | D | acciaio | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.041510084 | D | acciaio | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.042612084 | D | acciaio | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.043816084 | D | acciaio | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.040408184 | D | acciaio | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.041510184 | D | acciaio | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.042612184 | D | acciaio | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.043816184 | D | acciaio | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1404080 | D | acciaio inox | grigio nerastro RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1415100 | D | acciaio inox | grigio nerastro RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1426120 | D | acciaio inox | grigio nerastro RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1438160 | D | acciaio inox | grigio nerastro RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.1404081 | D | acciaio inox | grigio nerastro RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.1415101 | D | acciaio inox | grigio nerastro RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.1426121 | D | acciaio inox | grigio nerastro RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.1438161 | D | acciaio inox | grigio nerastro RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.140408084 | D | acciaio inox | rosso traffico RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.141510084 | D | acciaio inox | rosso traffico RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.142612084 | D | acciaio inox | rosso traffico RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.143816084 | D | acciaio inox | rosso traffico RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | | | K2047.140408184 | D | acciaio inox | rosso traffico RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | su richiesta | | | K2047.141510184 | D | acciaio inox | rosso traffico RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | su richiesta | | | K2047.142612184 | D | acciaio inox | rosso traffico RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | su richiesta | | | K2047.143816184 | D | acciaio inox | rosso traffico RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | su richiesta | |
|
