Pomelli a tre lobi con collare alto

Indietro

Prodotti
- Parti operative | Elementi standard
  - Manopole, pomelli
    - Pomelli a tre lobi con collare alto

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoindurente PF 31, colore nero. Boccola e/o gambo filettato in acciaio, zincato o acciaio inox, non trattato.Versione:Finitura lucida.Su richiesta:Altre filettature esterne, lunghezze delle viti e colori.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0183 Pomelli a tre lobi con collare alto

150 kB

Disegni (sintesi completa)

Pomelli a tre lobi con collare alto, filettatura interna

Maggiori informazioni

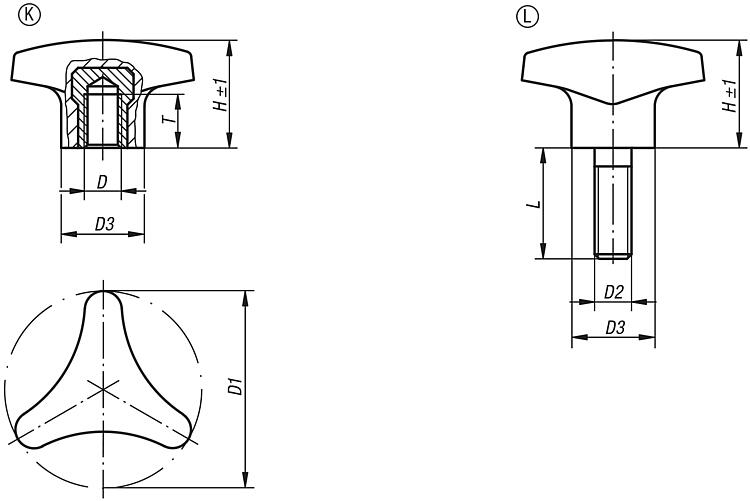

Disegni

Pomelli a tre lobi con collare alto, filettatura interna

Selezione/filtro articoli

N. ordine	Forma	Materiale componenti	D	D1	D3	H	T	Prezzo
K0183.14006	K	acciaio	M6	40	16	22	12	su richiesta
K0183.15008	K	acciaio	M8	50	18	28	14	su richiesta
K0183.16210	K	acciaio	M10	62	22	35	14	su richiesta
K0183.24006	K	acciaio inox	M6	40	16	22	9	su richiesta
K0183.25008	K	acciaio inox	M8	50	18	28	13	su richiesta
K0183.26210	K	acciaio inox	M10	62	22	35	13	su richiesta

Pomelli a tre lobi con collare alto, filettatura esterna

Maggiori informazioni

Disegni

Pomelli a tre lobi con collare alto, filettatura esterna

Selezione/filtro articoli

N. ordine	Forma	Materiale componenti	D	D1	D3	H	L	Prezzo
K0183.14006X15	L	acciaio	M6	40	16	22	15	su richiesta
K0183.14008X20	L	acciaio	M8	40	16	22	20	su richiesta
K0183.15008X20	L	acciaio	M8	50	18	28	20	su richiesta
K0183.15010X25	L	acciaio	M10	50	22	28	25	su richiesta
K0183.16210X25	L	acciaio	M10	62	22	35	25	su richiesta
K0183.24006X20	L	acciaio inox	M6	40	12	22	20	su richiesta
K0183.24008X20	L	acciaio inox	M8	40	16	22	20	su richiesta
K0183.25008X20	L	acciaio inox	M8	50	18	28	20	su richiesta
K0183.25010X30	L	acciaio inox	M10	50	18	28	30	su richiesta
K0183.26210X30	L	acciaio inox	M10	62	22	35	30	su richiesta
