Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoplastica rinforzata con fibra di vetro.
Boccola filettata in ottone.
Gambo filettato in acciaio.Versione:Pomello colore nero.
Gambo filettato zincato.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1089 Pomelli a croce

155 kB

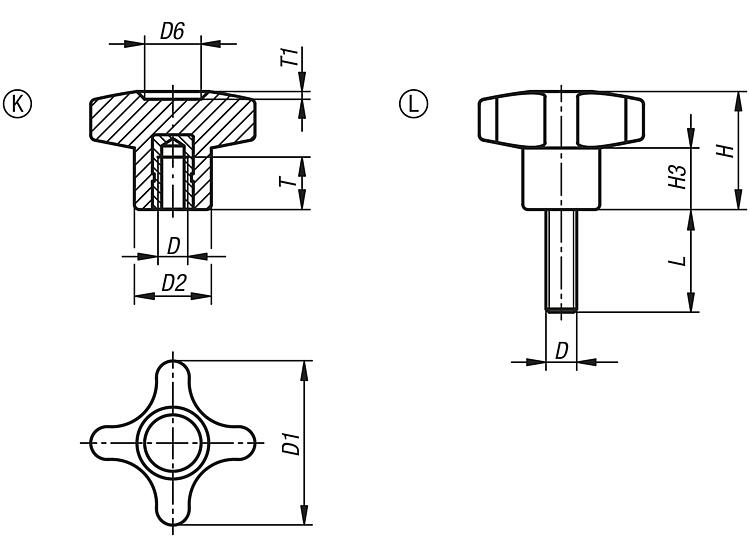

Disegni (sintesi completa)

Pomelli a croce con filettatura interna

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D6	H	H3	T	T1	Prezzo
K1089.23205	K	M5	32	15	11	23	12	14	1,5	su richiesta
K1089.23206	K	M6	32	15	11	23	12	14	1,5	su richiesta
K1089.24008	K	M8	40	16	13	24,5	12,5	14	1,5	su richiesta
K1089.25010	K	M10	50	20	14	29	15	14	2	su richiesta
K1089.26012	K	M12	60	24	18	34	18,5	18	2	su richiesta

Pomelli a croce con filettatura esterna

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D6	H	H3	T1	L	Prezzo
K1089.43205X16	L	M5	32	15	11	23	11	1,5	16	su richiesta
K1089.43205X20	L	M5	32	15	11	23	11	1,5	20	su richiesta
K1089.43206X16	L	M6	32	15	11	23	11	1,5	16	su richiesta
K1089.43206X20	L	M6	32	15	11	23	11	1,5	20	su richiesta
K1089.43206X30	L	M6	32	15	11	23	11	1,5	30	su richiesta
K1089.43208X16	L	M8	32	15	11	23	11	1,5	16	su richiesta
K1089.43208X20	L	M8	32	15	11	23	11	1,5	20	su richiesta
K1089.43208X30	L	M8	32	15	11	23	11	1,5	30	su richiesta
K1089.43208X40	L	M8	32	15	11	23	11	1,5	40	su richiesta
K1089.44006X20	L	M6	40	15,7	12	24,5	12,5	1	20	su richiesta
K1089.44006X30	L	M6	40	15,7	12	24,5	12,5	1	30	su richiesta
K1089.44008X20	L	M8	40	15,7	12	24,5	12,5	1	20	su richiesta
K1089.44008X30	L	M8	40	15,7	12	24,5	12,5	1	30	su richiesta
K1089.44008X40	L	M8	40	15,7	12	24,5	12,5	1	40	su richiesta
K1089.44008X50	L	M8	40	15,7	12	24,5	12,5	1	50	su richiesta
K1089.45008X20	L	M8	50	20	14,5	29	15	1,5	20	su richiesta
K1089.45008X30	L	M8	50	20	14,5	29	15	1,5	30	su richiesta
K1089.45008X40	L	M8	50	20	14,5	29	15	1,5	40	su richiesta
K1089.45010X20	L	M10	50	20	14,5	29	15	1,5	20	su richiesta
K1089.45010X30	L	M10	50	20	14,5	29	15	1,5	30	su richiesta
K1089.45010X40	L	M10	50	20	14,5	29	15	1,5	40	su richiesta
K1089.45010X50	L	M10	50	20	14,5	29	15	1,5	50	su richiesta
K1089.46010X20	L	M10	60	24	18	34	18,5	1,5	20	su richiesta
K1089.46010X30	L	M10	60	24	18	34	18,5	1,5	30	su richiesta
K1089.46010X40	L	M10	60	24	18	34	18,5	1,5	40	su richiesta
K1089.46010X50	L	M10	60	24	18	34	18,5	1,5	50	su richiesta
K1089.46012X20	L	M12	60	24	18	34	18,5	1,5	20	su richiesta
K1089.46012X30	L	M12	60	24	18	34	18,5	1,5	30	su richiesta
K1089.46012X40	L	M12	60	24	18	34	18,5	1,5	40	su richiesta
K1089.46012X50	L	M12	60	24	18	34	18,5	1,5	50	su richiesta
