Dadi ad alette

Indietro

Prodotti
- Parti operative | Elementi standard
  - Manopole, pomelli
    - Dadi ad alette

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio (forma tedesca testa da ghisa malleabile M12) o acciaio inox A2.Versione:Acciaio e ghisa malleabile a zincatura galvanica.
Acciaio inox non trattato.Nota:I dadi ad alette possono essere fissati e (quasi sempre) svitati manualmente senza l'ausilio di utensili.Nota disegno:

DE = forma tedesca simile a DIN 315
AM = forma americana

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2344 Dadi ad alette

136 kB

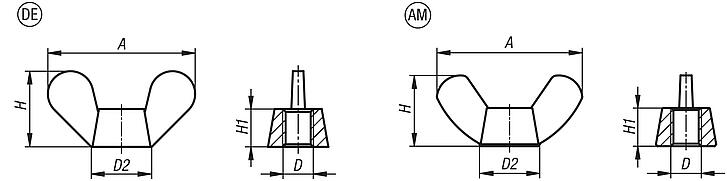

Disegni (sintesi completa)

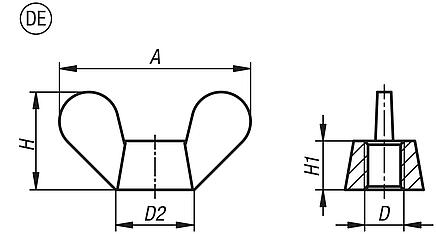

Dadi ad alette, forma DE, forma tedesca simile a DIN 315

Maggiori informazioni

Disegni

Dadi ad alette, forma DE, forma tedesca simile a DIN 315

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	A max.	D2 max.	H	H1	Prezzo
K2344.104	DE	acciaio	M4	20	8	10,5	4,6	su richiesta
K2344.105	DE	acciaio	M5	26	11	13	6,5	su richiesta
K2344.106	DE	acciaio	M6	33	13	17	8	su richiesta
K2344.108	DE	acciaio	M8	39	16	20	10	su richiesta
K2344.110	DE	acciaio	M10	51	20	25	12	su richiesta
K2344.112	DE	ghisa malleabile	M12	65	23	33,5	14	su richiesta
K2344.116	DE	ghisa malleabile	M16	73	29	37,5	17	su richiesta
K2344.120	DE	ghisa malleabile	M20	90	35	46,5	21	su richiesta
K2344.1104	DE	acciaio inox A2	M4	20	8	10,5	4,6	su richiesta
K2344.1105	DE	acciaio inox A2	M5	26	11	13	6,5	su richiesta
K2344.1106	DE	acciaio inox A2	M6	33	13	17	8	su richiesta
K2344.1108	DE	acciaio inox A2	M8	39	16	20	10	su richiesta
K2344.1110	DE	acciaio inox A2	M10	51	20	25	12	su richiesta
K2344.1112	DE	acciaio inox A2	M12	65	23	33,5	14	su richiesta
K2344.1116	DE	acciaio inox A2	M16	73	29	37,5	17	su richiesta
K2344.1120	DE	acciaio inox A2	M20	90	35	46,5	21	su richiesta

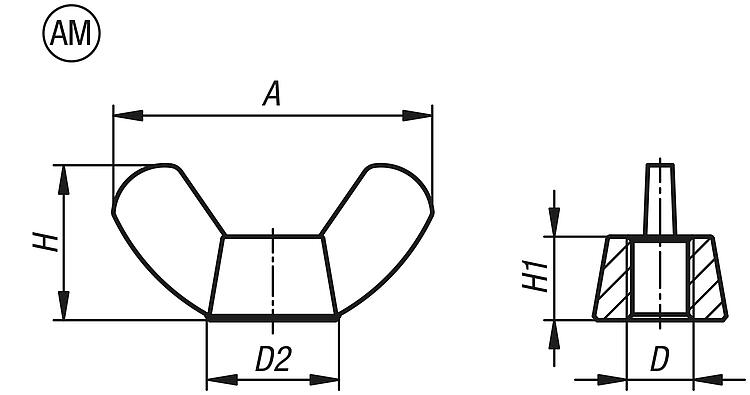

Dadi ad alette, forma AM, forma americana

Maggiori informazioni

Disegni

Dadi ad alette, forma AM, forma americana

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	A max.	D2 max.	H	H1	Prezzo
K2344.204	AM	acciaio	M4	18,5	8	8,8	3	su richiesta
K2344.205	AM	acciaio	M5	22	11	10,5	4	su richiesta
K2344.206	AM	acciaio	M6	26,8	13	12,9	4,9	su richiesta
K2344.208	AM	acciaio	M8	30,3	14	14,8	5,4	su richiesta
K2344.210	AM	acciaio	M10	35,3	16,5	17,3	6,3	su richiesta
K2344.212	AM	acciaio	M12	47,5	22,5	22,5	7,9	su richiesta
K2344.1204	AM	acciaio inox A2	M4	18,5	8	8,8	3	su richiesta
K2344.1205	AM	acciaio inox A2	M5	22	11	10,5	4	su richiesta
K2344.1206	AM	acciaio inox A2	M6	26,8	13	12,9	4,9	su richiesta
K2344.1208	AM	acciaio inox A2	M8	30,3	14	14,8	5,4	su richiesta
K2344.1210	AM	acciaio inox A2	M10	35,3	16,5	17,3	6,3	su richiesta
K2344.1212	AM	acciaio inox A2	M12	47,5	22,5	22,5	7,9	su richiesta
