Impugnature cilindriche in plastica girevoli

Indietro

Prodotti
- Parti operative | Elementi standard
  - Volantini, manovelle, indicatori di posizione
    - Impugnature cilindriche in plastica girevoli

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Maniglia termoplastica.
Asse in acciaio classe di resistenza 5.8 o in acciaio inossidabile 1.4404.

Versione:Maniglia colore nero.
Parti metalliche in acciaio brunito.
Acciaio inox non trattato.Vantaggi:Morbide al tatto e ottima maneggevolezza
Impugnature per volantini e manovelle
Diverse dimensioni di filettatura
Design NOVO grip KIPPParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1468 Impugnature cilindriche in plastica girevoli

140 kB

Disegni (sintesi completa)

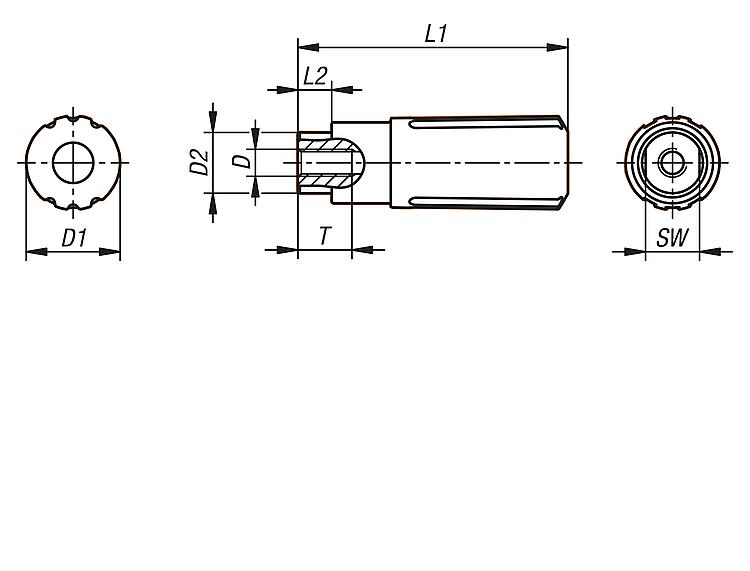

Impugnature cilindriche in plastica girevoli con filettatura interna

Maggiori informazioni

Disegni

Impugnature cilindriche in plastica girevoli con filettatura interna

Selezione/filtro articoli

N. ordine	Tipo di filettatura	Materiale componenti	Dimensioni	D	D1	D2	L1	L2	T	SW	Prezzo
K1468.1104	filettatura interna	acciaio	1	M4	14	9	40	5	8	8	su richiesta
K1468.1205	filettatura interna	acciaio	2	M5	16	11	49,1	5,1	10	10	su richiesta
K1468.1306	filettatura interna	acciaio	3	M6	20	14	61,4	6,4	12	12	su richiesta
K1468.1408	filettatura interna	acciaio	4	M8	25	18	82,5	12,5	16	15	su richiesta
K1468.3104	filettatura interna	acciaio inox	1	M4	14	9	40	5	8	8	su richiesta
K1468.3205	filettatura interna	acciaio inox	2	M5	16	11	49,1	5,1	10	10	su richiesta
K1468.3306	filettatura interna	acciaio inox	3	M6	20	14	61,4	6,4	12	12	su richiesta
K1468.3408	filettatura interna	acciaio inox	4	M8	25	18	82,5	12,5	16	15	su richiesta

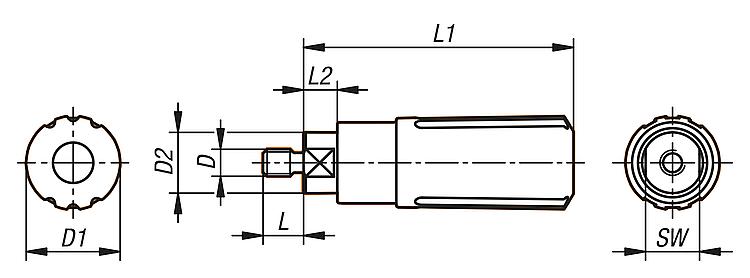

Impugnature cilindriche in plastica girevoli con filettatura esterna

Maggiori informazioni

Disegni

Impugnature cilindriche in plastica girevoli con filettatura esterna

Selezione/filtro articoli

N. ordine	Tipo di filettatura	Materiale componenti	Dimensioni	D	D1	D2	L	L1	L2	SW	Prezzo
K1468.104	filettatura esterna	acciaio	1	M4	14	9	6	40	5	8	su richiesta
K1468.205	filettatura esterna	acciaio	2	M5	16	11	7,5	49,1	5,1	10	su richiesta
K1468.306	filettatura esterna	acciaio	3	M6	20	14	9	61,4	6,4	12	su richiesta
K1468.408	filettatura esterna	acciaio	4	M8	25	18	12	82,5	12,5	15	su richiesta
K1468.2104	filettatura esterna	acciaio inox	1	M4	14	9	6	40	5	8	su richiesta
K1468.2205	filettatura esterna	acciaio inox	2	M5	16	11	7,5	49,1	5,1	10	su richiesta
K1468.2306	filettatura esterna	acciaio inox	3	M6	20	14	9	61,4	6,4	12	su richiesta
K1468.2408	filettatura esterna	acciaio inox	4	M8	25	18	12	82,5	12,5	15	su richiesta
