K1559_KNChiusura a 1/4 di giro in acciaio inox, manopola in plastica |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Le chiusure 1/4 di giro servono la sostituzione e la chiusura rapida e semplice di apparecchi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.Materiale:Alloggiamento in acciaio inox.
Perno in acciaio.
Manopola in resina termoplastica PA (poliammide).Versione:Alloggiamento lucido.
Perno nichelato.
Manopola in PA rinforzata con fibra di vetro, colore nero.Nota:Viti di fissaggio M3 in acciaio inox incluse.
Opzione di montaggio 1 per spessore piastra di 6 mm.
Opzione di montaggio 2 per spessore piastra da > 6 a 20 mm.
Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.Modalità di utilizzoAssicurarsi che la manopola sia in posizione "OFF".
Sistemare la chiusura 1/4 di giro nelle piastre di bloccaggio pre-montate.
Ruotare la manopola in posizione "ON".
Quando il bloccaggio è completo è udibile il rumore di uno scatto.Accessori:Piastre di bloccaggio K1560Nota disegno: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Materiale

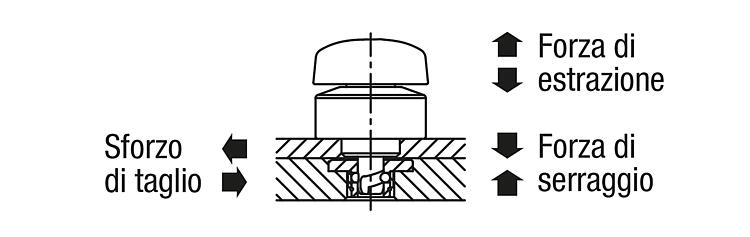

componenti | Versione 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | H2 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Forza
di serraggio
N | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K1559.81625 | poliammide | perno in acciaio | 8 | 16,3 | 14 | 25 | 30 | 21 | 29 | 14,5 | 5,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-20 | 2,5 | 250 | 4,8 | 1,1 | 250 | ≤130 °C |  | | su richiesta | | | K1559.816 | poliammide | perno in acciaio | 8 | 16,3 | 18 | 34 | 40 | 28 | 31,5 | 16 | 5,5 | M3x6 | 18 | 35 | 6,5 | 3,4 | 6 | 6-20 | 2,5 | 400 | 4,8 | 1,6 | 400 | ≤130 °C | | | su richiesta | |
