Staffa girevole mini con leva a camma

Indietro

Prodotti
- Parti operative | Elementi standard
  - Attrezzi di serraggio
    - Staffa girevole
      - Staffa girevole mini con leva a camma

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:bonificato e brunito o nichelato.Nota:Le staffe girevoli vengono utilizzate principalmente laddove i punti di serraggio devono rimanere liberi per il posizionamento o la rimozione di pezzi.

* Forza manuale consentita per la maniglia.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0925 Staffa girevole mini con leva a camma

216 kB

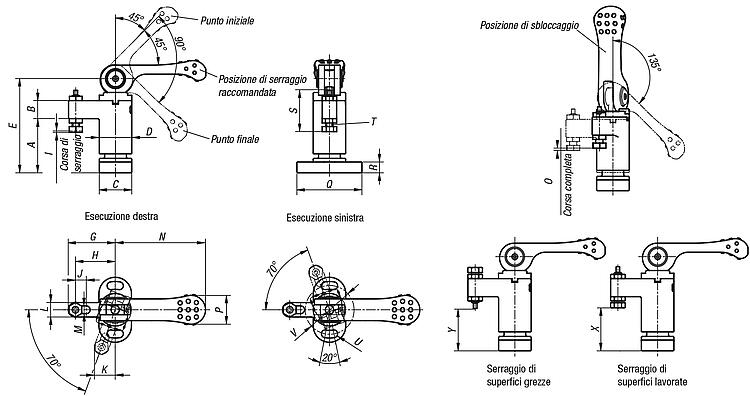

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Versione 1	Superficie corpo base	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	Prezzo
K0925.0100	a sinistra	brunito	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	su richiesta
K0925.01001	a sinistra	nichelato	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	su richiesta
K0925.0150	a sinistra	brunito	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	su richiesta
K0925.01501	a sinistra	nichelato	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	su richiesta
K0925.0200	a sinistra	brunito	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	su richiesta
K0925.02001	a sinistra	nichelato	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	su richiesta
K0925.0300	a sinistra	brunito	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	su richiesta
K0925.03001	a sinistra	nichelato	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	su richiesta
K0925.1100	a destra	brunito	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	su richiesta
K0925.11001	a destra	nichelato	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	su richiesta
K0925.1150	a destra	brunito	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	su richiesta
K0925.11501	a destra	nichelato	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	su richiesta
K0925.1200	a destra	brunito	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	su richiesta
K0925.12001	a destra	nichelato	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	su richiesta
K0925.1300	a destra	brunito	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	su richiesta
K0925.13001	a destra	nichelato	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	su richiesta

N. ordine	Versione 1	Superficie corpo base	S	T	U	V	X min.	X max.	Y min.	Y max.	F N	Forza manuale FH N	Prezzo
K0925.0100	a sinistra	brunito	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	su richiesta
K0925.01001	a sinistra	nichelato	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	su richiesta
K0925.0150	a sinistra	brunito	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	su richiesta
K0925.01501	a sinistra	nichelato	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	su richiesta
K0925.0200	a sinistra	brunito	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	su richiesta
K0925.02001	a sinistra	nichelato	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	su richiesta
K0925.0300	a sinistra	brunito	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	su richiesta
K0925.03001	a sinistra	nichelato	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	su richiesta
K0925.1100	a destra	brunito	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	su richiesta
K0925.11001	a destra	nichelato	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	su richiesta
K0925.1150	a destra	brunito	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	su richiesta
K0925.11501	a destra	nichelato	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	su richiesta
K0925.1200	a destra	brunito	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	su richiesta
K0925.12001	a destra	nichelato	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	su richiesta
K0925.1300	a destra	brunito	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	su richiesta
K0925.13001	a destra	nichelato	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	su richiesta
