Morsa girevole heavy, corsa di serraggio ampliata automatizzabili
Descrizione articolo/immagini prodotto
DescrizioneDescrizione del prodotto:Le morse girevoli heavy con corsa di serraggio estesa sono particolarmente adatte per i cicli di serraggio automatizzati.
All'inizio della corsa di serraggio, il braccio di serraggio esegue un movimento di rotazione di 90° verso il basso attraverso la camma di controllo integrata. Successivamente a questo movimento, la corsa di serraggio segue una traiettoria lineare verso il basso.Materiale:Acciaio da bonifica.Versione:brunito.Modalità di utilizzoAvvitatore a impulsi con coppia regolabile. In caso di funzionamento automatizzato, ad esempio mediante avvitatori a impulsi con coppia regolabile, per l'apertura e il serraggio è possibile utilizzare al massimo il 50% della coppia di serraggio massima specificata o della forza di serraggio massima specificata.Vantaggi:- Automatizzabile - Forze di serraggio elevate - Serraggio rapidoFornituraMorsa girevole con boccola di posizionamento.Nota disegno:

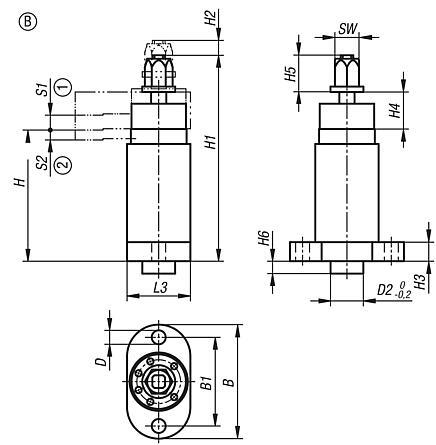

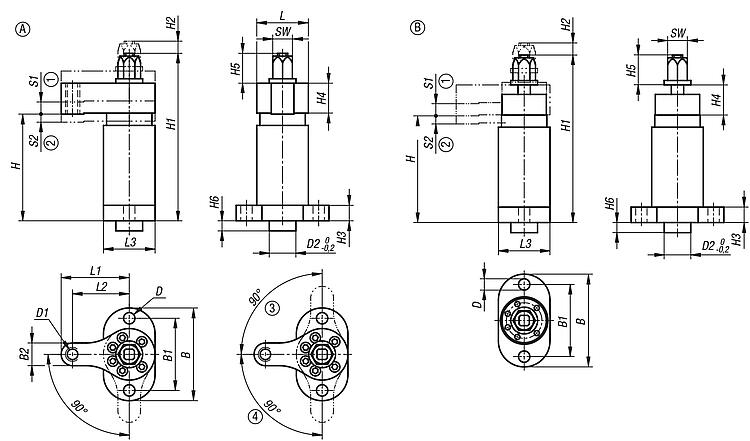

1) Corsa di rotazione 2) Corsa di serraggio 3) Rotazione sinistrorsa 4) Rotazione destrorsa
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
