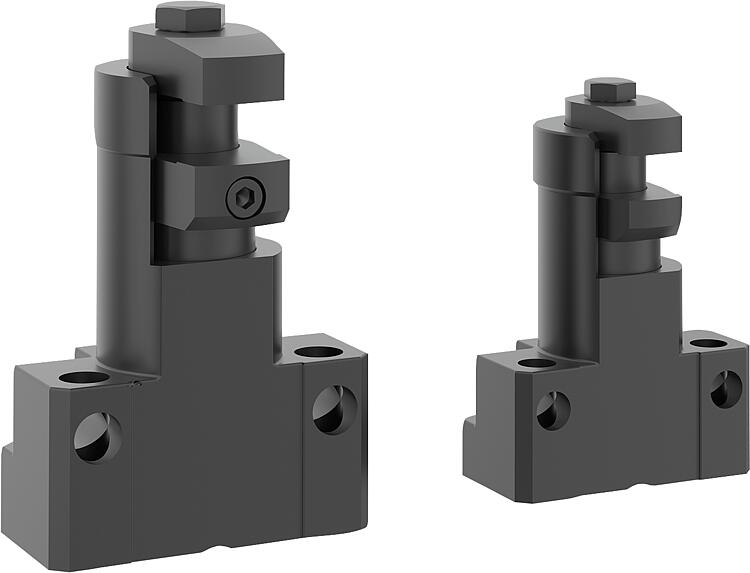

K2188Bloccaggio flottante in acciaio |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo base e ganasce in acciaio.
Finecorsa in alluminio.Versione:Corpo base brunito nero.
Ganasce nitrocarburate e brunite nere.
Finecorsa anodizzato nero.Nota:Il bloccaggio flottante serve per serrare e sostenere punti di serraggio sporgenti sui componenti. Impedisce vibrazioni e flessioni durante la lavorazione.Modalità di utilizzo1. Premere il bloccaggio flottante verso il basso.
2. Ruotare le ganasce fino a battuta. A questo punto, la ganascia del bloccaggio flottante dovrebbe aderire alla parte inferiore del pezzo.
3. Stringere il bloccaggio flottante con il dado esagonale (rispettare la coppia di serraggio min. e max.). Durante il serraggio, il pezzo da lavorare viene serrato e al tempo stesso puntellato.
4. Per lo sblocco, eseguire l'operazione in ordine inverso.
Montaggio:Regolare l'intervallo di altezza e l'angolo di rotazione, quindi fissare il bloccaggio flottante alla staffa utilizzando i fori (D1).
Durante la regolazione dell'altezza, considerare un ampio margine verso l'alto.

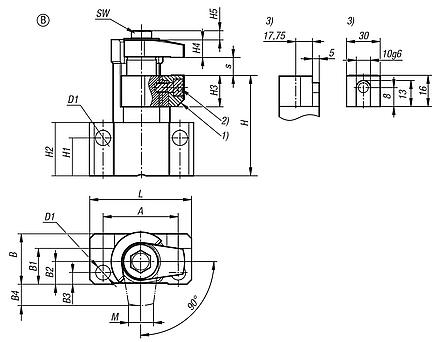

Forma B:
Per applicazioni di serraggio speciali, la ganascia standard può essere modificata o sostituita.Nota disegno:1) Ganascia intercambiabile
2) Vite a testa cilindrica M6 ISO 4762
3) Interfaccia di fissaggio per ganascia DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

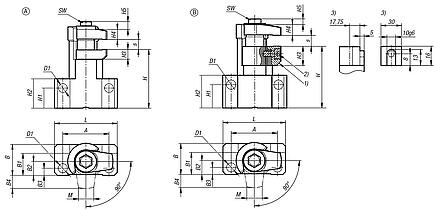

Disegni (sintesi completa) |
Selezione/filtro articoli |
|

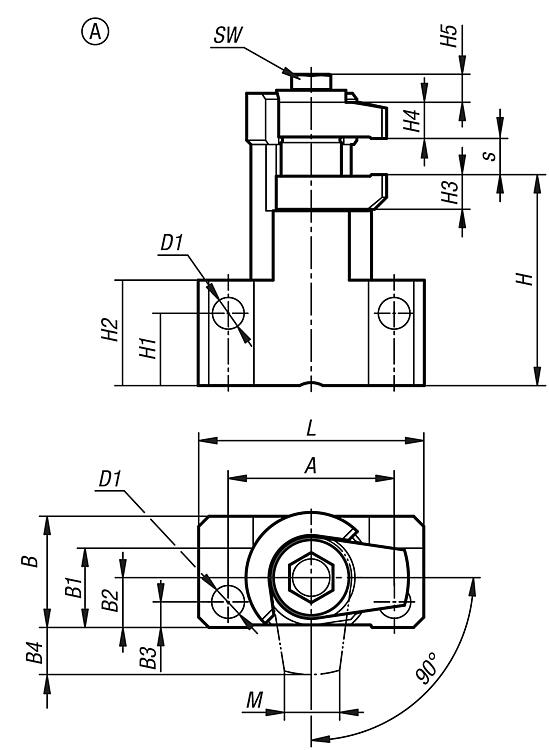

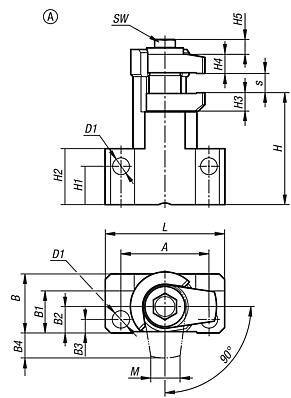

| N. ordine | Forma | Tipo
di stampo | A | B | B1 | B2 | B3 | B4 | D
per vite | D1 | H
min.
| H
max.
| H1 | H2 | H3 | H4 | H5 | Corsa
S | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2188.060808 | A | ganasce fisse | 48 | 31 | 22,5 | 14 | 7,5 | 8,5 | M6 | 8,4 | 60 | 68 | 21 | 30 | 10 | 10 | 7 | 8 |  | | su richiesta | | | K2188.081012 | A | ganasce fisse | 55 | 36,5 | 26 | 16,5 | 9 | 8,5 | M8 | 10,5 | 70 | 80 | 24 | 35 | 11,5 | 12 | 9,3 | 10 | | | su richiesta | |
| N. ordine | Forma | Tipo
di stampo | L | M | Corsa di
serraggio max. | Coppia di serraggio min. | Coppia di serraggio max. | Forza
di bloccaggio
N | SW | Capacità
di carico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2188.060808 | A | ganasce fisse | 64 | 14,6 | 8 | 8 | 10 | 3000 | 10 | 3000 | | | su richiesta | | | K2188.081012 | A | ganasce fisse | 75 | 17,3 | 12 | 15 | 20 | 5000 | 13 | 5000 | | | su richiesta | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | A | B | B1 | B2 | B3 | B4 | D
per vite | D1 | H
min.
| H
max.
| H1 | H2 | H3 | H4 | H5 | Corsa
S | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2188.101015 | B | ganasce intercambiabili | 65 | 43,5 | 31 | 19,5 | 10 | 18,5 | M10 | 12,8 | 85 | 95 | 32 | 45 | 26,5 | 14,5 | 7,9 | 10 | | | su richiesta | |
| N. ordine | Forma | Tipo
di stampo | L | M | Corsa di
serraggio max. | Coppia di serraggio min. | Coppia di serraggio max. | Forza
di bloccaggio
N | SW | Capacità
di carico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2188.101015 | B | ganasce intercambiabili | 88 | 21,6 | 15 | 25 | 30 | 8000 | 17 | 8000 | | | su richiesta | |
|
