볼 잠금 볼트, 스테인리스 스틸, 수축 가능, 무거운 버전, 회전식 작동과 회전 헤드 있음, 스테인리스 스틸

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 볼 잠금 핀
      - 볼 잠금 볼트, 스테인리스 스틸, 수축 가능, 무거운 버전, 회전식 작동과 회전 헤드 있음, 스테인리스 스틸

품목 설명/제품 이미지

설명재질:하우징, 스테인리스 스틸 1.4305. 볼트, 스틸. 회전 헤드, 스테인리스 스틸 1.4301.표면 마무리:광택처리된 스테인레스 스틸.
니켈 도금 스틸.정보:스테인리스 스틸 소재의 고정 나사 M2 또는 M3가 함께 공급됩니다.

플레이트 두께 6mm용 조립방식 1.
플레이트 두께 6mm 이상 20mm용 조립방식 2.

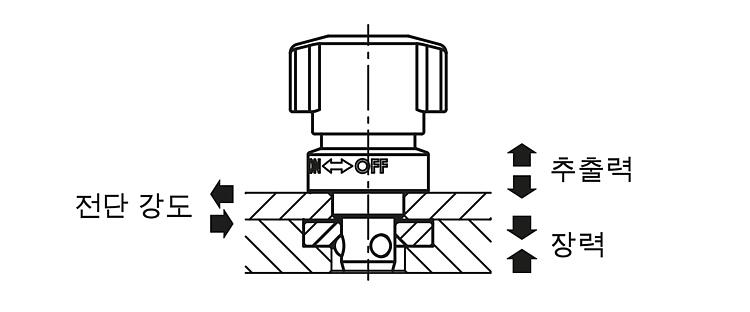

고정력이 초과되면 플레이트 사이에 0.1mm 이상의 간격이 생깁니다.
액추에이션 원리:회전 헤드가 "OFF" 위치에 있고, 볼트가 삽입된 상태인지 확인하십시오.
볼 잠금 볼트를 마운트 부시에 넣거나 위에 놓으십시오. 회전 헤드를 아래로 누르고 "ON" 위치로 돌리십시오. 완전히 맞물리면 찰칵 소리가 들립니다.액세서리:마운트 부싱, 스틸, 볼 잠금 핀용 K2259.도면 설명:

1) 조립 방식 1
2) 조립 방식 2
3) 플레이트

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2329 볼 잠금 볼트, 스테인리스 스틸, 수축 가능, 무거운 버전, 회전식 작동과 회전 헤드 있음, 스테인리스 스틸

310 kB

회전식 수축 가능한 무거운 버전의 볼 잠금 볼트 및 해당 마운트 부시에 대한 기술 정보

257 kB

도면

캐드데이터 및 상세 정보

주문 번호	버전 2	D	D1	D2	D3	D4	D5	D6	D7	D8	H	H1	H2	L1	L2	M	T	T1	T2	CAD	액세서리	가격	주문
K2329.11218	스틸 볼트	16	12	27	35	23	16	28	4,4	2,4	52	10	35	5,5	17,5	M02X4	6	6-16	2,5			요청 시
K2329.11622	스틸 볼트	20	16	36	50	30	20	37	6,5	3,4	66	14	44	5,5	21,5	M03X6	6	6-20	2,5			요청 시
