스테인레스 스틸 조절발

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 스테인레스 스틸 조절발

품목 설명/제품 이미지

설명재질:풋　플레이트，　폴리아미드．
나사　스핀들，　스테인리스　스틸．
미끄럼 방지 플레이트(NBR) 70 쇼어.표면 마무리:풋　플레이트，　청색，　ＲＡＬ　５００５．
나사　스핀들，　무광택　처리．
미끄럼 방지 플레이트, 검정색.정보:스위벨　풋，　스테인리스　스틸，　폴리아미드　있음，옵션으로　미끄럼　방지　플레이트　있음．　 미끄럼 방지 플레이트는 진동을 흡수하여 스위벨 풋의 미끄러짐을 방지합니다.

도표에 제시된 부하값은 스핀들 가운데 있는 플레이트에 수직으로　정적　하중을　가하는 일련의 실험을 근거로 도출된 값입니다. 진동 또는 다른 떨림 효과에서 발생하는 방사상으로 작용하는 힘은 부하율에 영향을 미치고, 제시된 값에는 고려되지 않습니다.요청 시:

나사　스핀들，　스테인리스　스틸 1.4401.
풋　플레이트，　검정색.
기울기　30°　임.

액세서리:육각 너트 K0700.

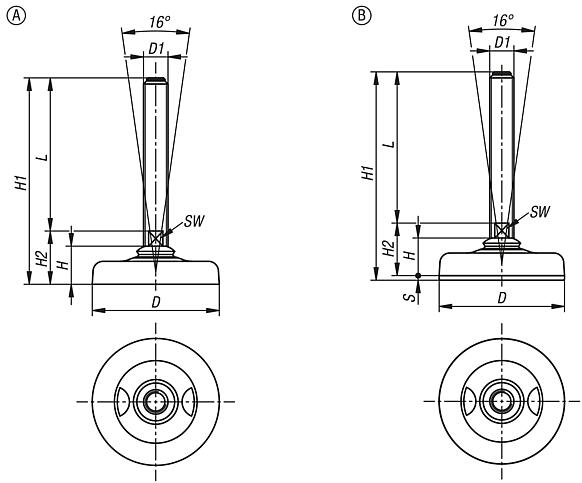

도면 설명:

타입 A 미끄럼 방지 플레이트 미포함
타입 B 미끄럼 방지 플레이트 포함

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2323 스테인레스 스틸 조절발

230 kB

도면 (전체 요약)

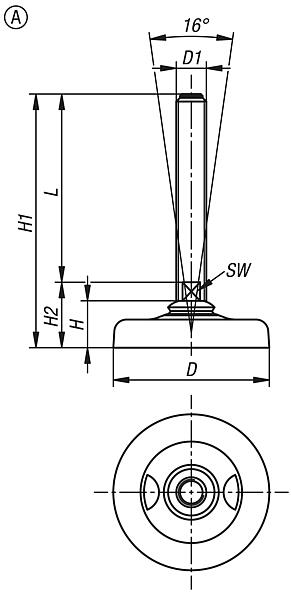

스위벨 풋，　스테인리스　스틸，　Ａ형

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	H	H1	H2	L	SW	부하 max. kN (정적 부하)	가격
K2323.12106512X100	A	65	M12	29	139	39	100	10	13	요청 시
K2323.12106512X150	A	65	M12	29	189	39	150	10	13	요청 시
K2323.12106512X50	A	65	M12	29	89	39	50	10	13	요청 시
K2323.12106516X100	A	65	M16	29	139	39	100	13	18	요청 시
K2323.12106516X150	A	65	M16	29	189	39	150	13	18	요청 시
K2323.12106516X200	A	65	M16	29	239	39	200	13	18	요청 시
K2323.12108316X100	A	83	M16	25	135	35	100	13	20	요청 시
K2323.12108316X150	A	83	M16	25	185	35	150	13	20	요청 시
K2323.12108316X200	A	83	M16	25	235	35	200	13	20	요청 시
K2323.12108320X100	A	83	M20	25	137	37	100	17	20	요청 시
K2323.12108320X150	A	83	M20	25	187	37	150	17	20	요청 시
K2323.12108320X200	A	83	M20	25	237	37	200	17	20	요청 시
K2323.12110316X100	A	103	M16	27	137	37	100	13	30	요청 시
K2323.12110316X150	A	103	M16	27	187	37	150	13	30	요청 시
K2323.12110316X200	A	103	M16	27	237	37	200	13	30	요청 시
K2323.12110320X100	A	103	M20	27	139	39	100	17	30	요청 시
K2323.12110320X150	A	103	M20	27	189	39	150	17	30	요청 시
K2323.12110320X200	A	103	M20	27	239	39	200	17	30	요청 시
K2323.12110324X100	A	103	M24	27	139	39	100	20	30	요청 시
K2323.12110324X150	A	103	M24	27	189	39	150	20	30	요청 시
K2323.12110324X200	A	103	M24	27	239	39	200	20	30	요청 시

스위벨 피트，　스테인리스　스틸，　Ｂ형

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	H	H1	H2	L	SW	S	부하 max. kN (정적 부하)	가격
K2323.22106512X100	B	65	M12	29	142	39	100	10	3	13	요청 시
K2323.22106512X150	B	65	M12	29	192	39	150	10	3	13	요청 시
K2323.22106512X50	B	65	M12	29	92	39	50	10	3	13	요청 시
K2323.22106516X100	B	65	M16	29	142	39	100	13	3	18	요청 시
K2323.22106516X150	B	65	M16	29	192	39	150	13	3	18	요청 시
K2323.22106516X200	B	65	M16	29	242	39	200	13	3	18	요청 시
K2323.22108316X100	B	83	M16	25	138	35	100	13	3	20	요청 시
K2323.22108316X150	B	83	M16	25	188	35	150	13	3	20	요청 시
K2323.22108316X200	B	83	M16	25	238	35	200	13	3	20	요청 시
K2323.22108320X100	B	83	M20	25	140	37	100	17	3	20	요청 시
K2323.22108320X150	B	83	M20	25	190	37	150	17	3	20	요청 시
K2323.22108320X200	B	83	M20	25	240	37	200	17	3	20	요청 시
K2323.22110316X100	B	103	M16	27	140	37	100	13	3	30	요청 시
K2323.22110316X150	B	103	M16	27	190	37	150	13	3	30	요청 시
K2323.22110316X200	B	103	M16	27	240	37	200	13	3	30	요청 시
K2323.22110320X100	B	103	M20	27	142	39	100	17	3	30	요청 시
K2323.22110320X150	B	103	M20	27	192	39	150	17	3	30	요청 시
K2323.22110320X200	B	103	M20	27	242	39	200	17	3	30	요청 시
K2323.22110324X100	B	103	M24	27	142	39	100	20	3	30	요청 시
K2323.22110324X150	B	103	M24	27	192	39	150	20	3	30	요청 시
K2323.22110324X200	B	103	M24	27	242	39	200	20	3	30	요청 시
