스위벨 피트

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 스위벨 피트

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:타입 A,G: 단강 압력 플레이트, 쾌삭강 볼 부품.
타입 B: 스테인레스 스틸.
타입 C: POM 압력 플레이트, 쾌삭강 볼 부품.
타입 D: POM 압력 플레이트, 스테인레스 스틸 볼 부품.

열가소성 엘라스토머 미끄럼 방지 플레이트.표면 마무리:타입 A: 케이스 경화 처리한 볼 부품.
타입 G: 케이스 경화 처리한 볼 부품, 미끄럼 방지 플레이트 포함.
타입 B: 자연적 마무리.
타입 C: 케이스 경화 처리한 볼 부품.
타입 D: 자연적 마무리한 볼 부품.
정보:미끄럼 방지 플레이트는 진동을 흡수하여 스위벨 피트의 미끄러짐을 방지합니다.
표에 나와 있는 부하 용량은 권장 사항으로 스위벨 피트가 사용되는 최대 영구 정적 부하입니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0395 스위벨 피트

205 kB

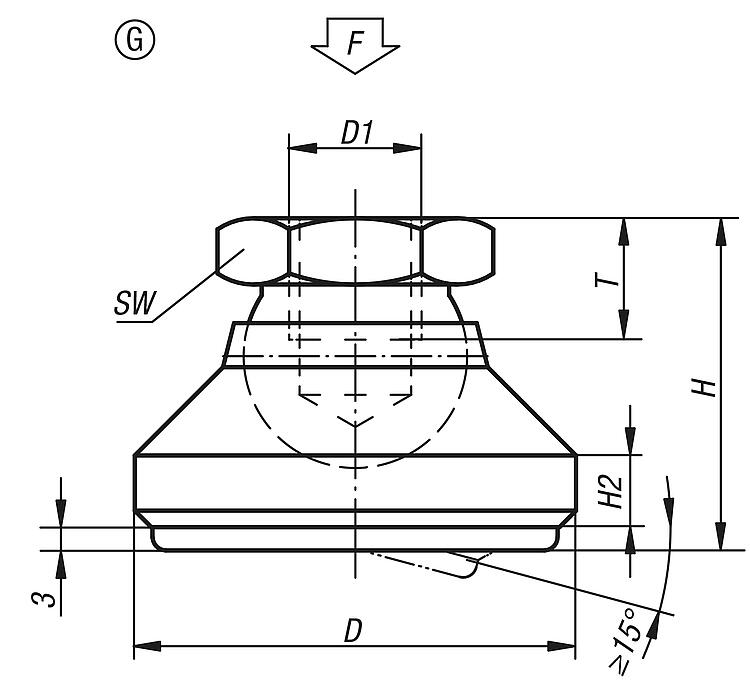

도면 (전체 요약)

스위벨 피트, 타입 A/B

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	H	H2	T	SW	부하 max. kN	가격
K0395.106	A	20	M6	15	2,5	8,5	10	10	요청 시
K0395.108	A	25	M8	18	4	9	13	18	요청 시
K0395.110	A	32	M10	22	5	10	17	20	요청 시
K0395.112	A	40	M12	26	6	12	19	35	요청 시
K0395.116	A	50	M16	32	7	14	24	45	요청 시
K0395.120	A	60	M20	42	8	18	30	55	요청 시
K0395.306	B	20	M6	15	2,5	8,5	10	10	요청 시
K0395.308	B	25	M8	18	4	9	13	18	요청 시
K0395.310	B	32	M10	22	5	10	17	20	요청 시
K0395.312	B	40	M12	26	6	12	19	35	요청 시
K0395.316	B	50	M16	32	7	14	24	45	요청 시
K0395.320	B	60	M20	42	8	18	30	55	요청 시

스위벨 피트, 타입 C/D

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	H	H2	T	SW	부하 max. kN	가격
K0395.506	C	20	M6	15	2,5	8,5	10	4	요청 시
K0395.508	C	25	M8	18	4	9	13	7	요청 시
K0395.510	C	32	M10	22	5	10	17	10	요청 시
K0395.512	C	40	M12	26	6	12	19	18	요청 시
K0395.516	C	50	M16	32	7	14	24	20	요청 시
K0395.520	C	60	M20	42	8	18	30	22	요청 시
K0395.206	D	20	M6	15	2,5	8,5	10	4	요청 시
K0395.208	D	25	M8	18	4	9	13	7	요청 시
K0395.210	D	32	M10	22	5	10	17	10	요청 시
K0395.212	D	40	M12	26	6	12	19	18	요청 시
K0395.216	D	50	M16	32	7	14	24	20	요청 시
K0395.220	D	60	M20	42	8	18	30	22	요청 시
