      - Viti a spallamento esagonali con perno filettato lungo simile a DIN 609

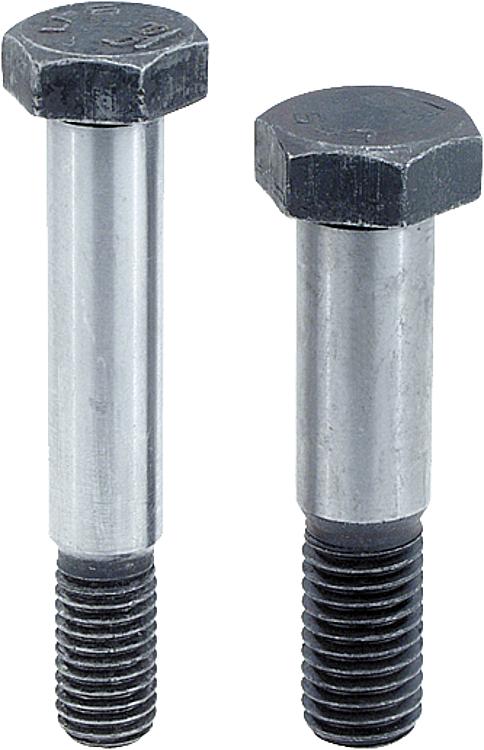

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Classe di resistenza 8.8, brunito. Diametro del gambo rettificato.Nota:Le viti a spallamento vengono utilizzate quando il collegamento a vite deve sostenere forze trasversali o quando la posizione reciproca dei pezzi deve essere fissata.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0706 Viti a spallamento esagonali con perno filettato lungo simile a DIN 609

155 kB

Clssi di resistenza

42,9 kB

Panoramica degli standard per i dispositivi di fissaggio

715 kB

Superfici delle viti

120 kB

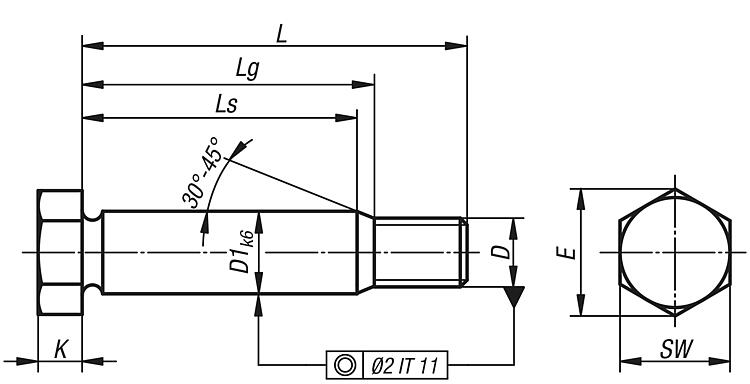

Disegni

Selezione/filtro articoli

N. ordine	D1	D	E	K	L	Ls min.	Lg max.	SW	Prezzo
K0706.09X25	9	M8	14,38	5,3	25	8	11,6	13	su richiesta
K0706.09X30	9	M8	14,38	5,3	30	13	16,6	13	su richiesta
K0706.09X35	9	M8	14,38	5,3	35	18	21,6	13	su richiesta
K0706.09X40	9	M8	14,38	5,3	40	23	26,6	13	su richiesta
K0706.09X45	9	M8	14,38	5,3	45	28	31,6	13	su richiesta
K0706.09X50	9	M8	14,38	5,3	50	33	36,6	13	su richiesta
K0706.09X60	9	M8	14,38	5,3	60	41	44,6	13	su richiesta
K0706.11X30	11	M10	17,77	6,4	30	10	13,9	17	su richiesta
K0706.11X35	11	M10	17,77	6,4	35	15	18,9	17	su richiesta
K0706.11X40	11	M10	17,77	6,4	40	20	23,9	17	su richiesta
K0706.11X45	11	M10	17,77	6,4	45	25	28,9	17	su richiesta
K0706.11X50	11	M10	17,77	6,4	50	30	33,9	17	su richiesta
K0706.11X60	11	M10	17,77	6,4	60	38	41,9	17	su richiesta
K0706.11X70	11	M10	17,77	6,4	70	48	51,9	17	su richiesta
K0706.11X80	11	M10	17,77	6,4	80	58	61,9	17	su richiesta
K0706.11X90	11	M10	17,77	6,4	90	68	71,9	17	su richiesta
K0706.11X100	11	M10	17,77	6,4	100	78	81,9	17	su richiesta
K0706.13X35	13	M12	19,85	7,5	35	11,5	15,7	19	su richiesta
K0706.13X40	13	M12	19,85	7,5	40	16,5	20,7	19	su richiesta
K0706.13X45	13	M12	19,85	7,5	45	21,5	25,7	19	su richiesta
K0706.13X50	13	M12	19,85	7,5	50	26,5	30,7	19	su richiesta
K0706.13X60	13	M12	19,85	7,5	60	34,5	38,7	19	su richiesta
K0706.13X70	13	M12	19,85	7,5	70	44,5	48,7	19	su richiesta
K0706.13X80	13	M12	19,85	7,5	80	54,5	58,7	19	su richiesta
K0706.13X90	13	M12	19,85	7,5	90	64,5	68,7	19	su richiesta
K0706.13X100	13	M12	19,85	7,5	100	74,5	78,7	19	su richiesta
K0706.17X40	17	M16	26,17	10	40	11,5	16	24	su richiesta
K0706.17X45	17	M16	26,17	10	45	16,5	21	24	su richiesta
K0706.17X50	17	M16	26,17	10	50	21,5	26	24	su richiesta
K0706.17X60	17	M16	26,17	10	60	29,5	34	24	su richiesta
K0706.17X70	17	M16	26,17	10	70	39,5	44	24	su richiesta
K0706.17X80	17	M16	26,17	10	80	49,5	54	24	su richiesta
K0706.17X90	17	M16	26,17	10	90	59,5	64	24	su richiesta
K0706.17X100	17	M16	26,17	10	100	69,5	74	24	su richiesta
K0706.21X50	21	M20	32,95	12,5	50	17,5	22,7	30	su richiesta
K0706.21X60	21	M20	32,95	12,5	60	25,5	30,7	30	su richiesta
K0706.21X70	21	M20	32,95	12,5	70	35,5	40,7	30	su richiesta
K0706.21X80	21	M20	32,95	12,5	80	45,5	50,7	30	su richiesta
K0706.21X90	21	M20	32,95	12,5	90	55,5	60,7	30	su richiesta
K0706.21X100	21	M20	32,95	12,5	100	65,5	70,7	30	su richiesta
K0706.21X120	21	M20	32,95	12,5	120	85,5	90,7	30	su richiesta
K0706.25X60	25	M24	39,35	15	60	19	24,8	36	su richiesta
K0706.25X70	25	M24	39,35	15	70	29	34,8	36	su richiesta
K0706.25X80	25	M24	39,35	15	80	39	44,8	36	su richiesta
K0706.25X90	25	M24	39,35	15	90	49	54,8	36	su richiesta
K0706.25X100	25	M24	39,35	15	100	59	64,8	36	su richiesta
K0706.25X120	25	M24	39,35	15	120	79	84,8	36	su richiesta
