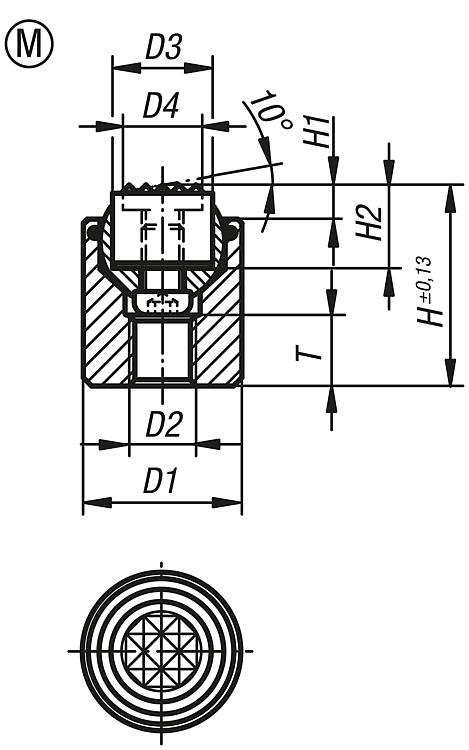

K0285_MSupporti oscillanti regolabili, con O-ring e inserti... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo in acciaio da bonifica.
Sfera in acciaio resistente alla ruggine e agli acidi.
Impiego:
Forma M in acciaio per utensili con zigrinatura in metallo duro.Versione:Corpo trattato termicamente e brunito.
Sfera temprata, finitura naturale.
Impiego:
forma M brunito.Nota:I supporti oscillanti servono per sostenere e fissare i pezzi non lavorati e lavorati.
Inoltre, fungono da battute, supporti e pressori nella fabbricazione di utensili e attrezzature.
Esercitando una lieve pressione sulla vite a testa cilindrica, è possibile rimuovere la sfera dall'alloggiamento.
Sfera bloccata contro la rotazione.Vantaggi:Maggiore efficienza grazie agli inserti intercambiabili.
L'o-ring integrato trattiene la sfera in posizione e impedisce l'infiltrazione di sporco e di particelle estranee.
Ciò garantisce un movimento uniforme. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
