PopisMateriál:Pouzdro z nerezové oceli. Čep z oceli. Kolík z nerezové oceli. Otočná hlavice z nerezové oceli.Provedení: Pouzdro, bez povrchové úpravy. Čep, poniklovaný. Kolík, bez povrchové úpravy Otočná hlavice z nerezové oceli, bez povrchové úpravy.Upozornění:Upevňovací šrouby M2 nebo M3 jsou součástí dodávky. Možnost montáže 1 pro tloušťku desky 6 nebo 12 mm. Možnost montáže 2 pro tloušťku desky 12 až 20 mm.

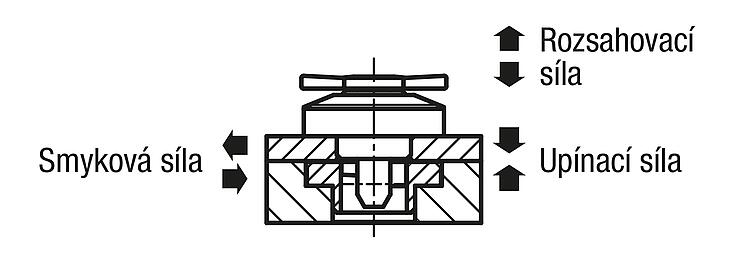

Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm. Příslušenství:Upínací desky K1062Odkaz na výkres:
1) Možnost montáže 1 2) Možnost montáže 2 3) Deska
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
