Empuñaduras en cruz similares a DIN 6335

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras en cruz similares a DIN 6335

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Duroplast PF 31, negro.
Casquillo de acero saliente.
Casquillo o perno roscado de acero galvanizado. Versión:Con un brillo intenso.Indicación sobre el dibujo:

Forma E: casquillo de acero saliente
Forma G: agujero ciego
Forma K: casquillo roscado
Forma L: rosca exterior

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0148 Empuñaduras en cruz similares a DIN 6335

224 kB

Planos (vista completa)

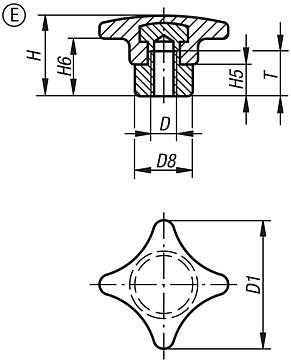

Empuñaduras en cruz similares a DIN 6335, forma E con casquillo de acero saliente

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma E con casquillo de acero saliente

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H5	H6	T
K0148.306	E	M6	32	12	23	9	12	12
K0148.308	E	M8	40	14	26	10	13	15
K0148.310	E	M10	50	18	32	12	18	18
K0148.312	E	M12	63	20	40	14	23	22
K0148.316	E	M16	80	25	50	17	28	28

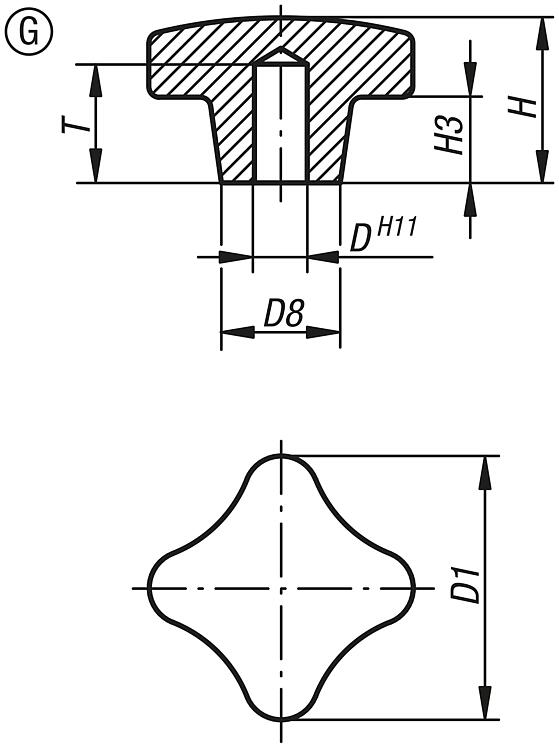

Empuñaduras en cruz similares a DIN 6335, forma G con agujero ciego

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma G con agujero ciego

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	T
K0148.405	G	5	25	12	16	8	12
K0148.406	G	6	32	14	20	10	15
K0148.408	G	8	40	18	25	13	18
K0148.410	G	10	50	22	32	20	21
K0148.412	G	12	63	26	40	25	25

Empuñaduras en cruz similares a DIN 6335, forma K con casquillo roscado

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma K con casquillo roscado

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	T
K0148.205	K	M5	25	12	16	8	9,5
K0148.206	K	M6	32	14	20	10	12
K0148.208	K	M8	40	18	25	13	14
K0148.210	K	M10	50	22	32	20	18
K0148.212	K	M12	63	26	40	25	22
K0148.216	K	M16	80	35	50	30	30

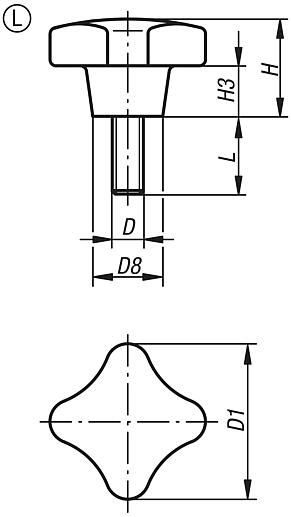

Empuñaduras en cruz similares a DIN 6335, forma L con rosca exterior

Más información

Planos

Empuñaduras en cruz similares a DIN 6335, forma L con rosca exterior

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	L
K0148.505X15	L	M5	25	12	16	8	15
K0148.505X20	L	M5	25	12	16	8	20
K0148.505X25	L	M5	25	12	16	8	25
K0148.505X30	L	M5	25	12	16	8	30
K0148.505X40	L	M5	25	12	16	8	40
K0148.505X50	L	M5	25	12	16	8	50
K0148.506X15	L	M6	32	14	20	10	15
K0148.506X20	L	M6	32	14	20	10	20
K0148.506X25	L	M6	32	14	20	10	25
K0148.506X30	L	M6	32	14	20	10	30
K0148.506X40	L	M6	32	14	20	10	40
K0148.506X50	L	M6	32	14	20	10	50
K0148.508X20	L	M8	40	18	25	13	20
K0148.508X25	L	M8	40	18	25	13	25
K0148.508X30	L	M8	40	18	25	13	30
K0148.508X35	L	M8	40	18	25	13	35
K0148.508X40	L	M8	40	18	25	13	40
K0148.508X45	L	M8	40	18	25	13	45
K0148.508X50	L	M8	40	18	25	13	50
K0148.510X20	L	M10	50	22	32	20	20
K0148.510X25	L	M10	50	22	32	20	25
K0148.510X30	L	M10	50	22	32	20	30
K0148.510X35	L	M10	50	22	32	20	35
K0148.510X40	L	M10	50	22	32	20	40
K0148.510X45	L	M10	50	22	32	20	45
K0148.510X50	L	M10	50	22	32	20	50
K0148.512X20	L	M12	63	26	40	25	20
K0148.512X30	L	M12	63	26	40	25	30
K0148.512X40	L	M12	63	26	40	25	40
K0148.512X50	L	M12	63	26	40	25	50
K0148.512X60	L	M12	63	26	40	25	60
