Empuñaduras de mariposa "Miniwing" de acero inoxidable

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras de mariposa "Miniwing" de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:La empuñadura de mariposa Miniwing se distingue por su forma constructiva ergonómica y compacta.
Los materiales usados permiten un uso versátil hasta en aplicaciones con los requisitos más exigentes en materia de resistencia a la corrosión.Material:

Acero inoxidable 1.4308 o 1.4404.

Versión:Pulido o tratado con chorro.Indicación:La rosca M5 es compatible con la arandela de junta y apoyo Hygienic USIT® K1491.Accesorios:

Arandela de apoyo y arandela de junta Hygienic USIT^® K1491 para superficies de atornillado.

Indicación sobre el dibujo:

Forma D: Rosca interior continua
Forma E: Agujero ciego roscado
Forma L: Rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K2041 Empuñaduras de mariposa "Miniwing" de acero inoxidable

181 kB

Planos (vista completa)

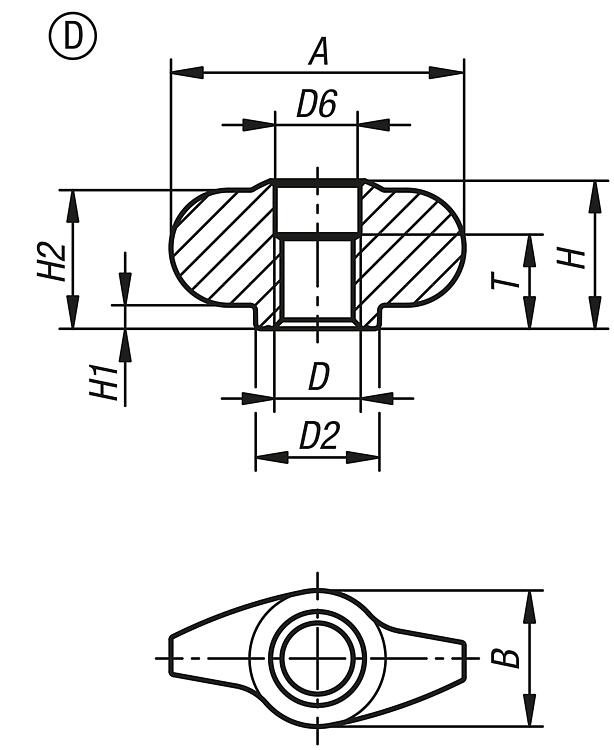

Empuñaduras de mariposa "Miniwing" de acero inoxidable, forma D, rosca taladrada

Más información

Planos

Empuñaduras de mariposa "Miniwing" de acero inoxidable, forma D, rosca taladrada

Selección/filtro de artículos

Referencia	Forma	Llave del acero	Superficie cuerpo de base	A	B	D	D2	D6	H	H1	H2	T
K2041.4280412	D	1.4308	pulido	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280512	D	1.4308	pulido	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280612	D	1.4308	pulido	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280812	D	1.4308	pulido	28	13	M8	11,8	8,1	14,1	2,25	13,25	9
K2041.4280411	D	1.4308	tratado con chorro	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280511	D	1.4308	tratado con chorro	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280611	D	1.4308	tratado con chorro	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280811	D	1.4308	tratado con chorro	28	13	M8	11,8	8,1	14,1	2,25	13,25	9
K2041.4280422	D	1.4404	pulido	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280522	D	1.4404	pulido	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280622	D	1.4404	pulido	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280822	D	1.4404	pulido	28	13	M8	11,8	8,1	14,1	2,25	13,25	9
K2041.4280421	D	1.4404	tratado con chorro	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280521	D	1.4404	tratado con chorro	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280621	D	1.4404	tratado con chorro	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280821	D	1.4404	tratado con chorro	28	13	M8	11,8	8,1	14,1	2,25	13,25	9

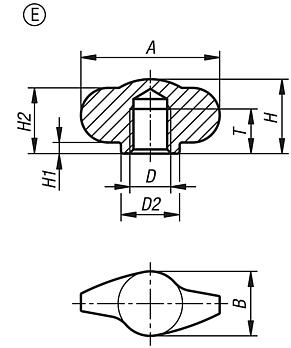

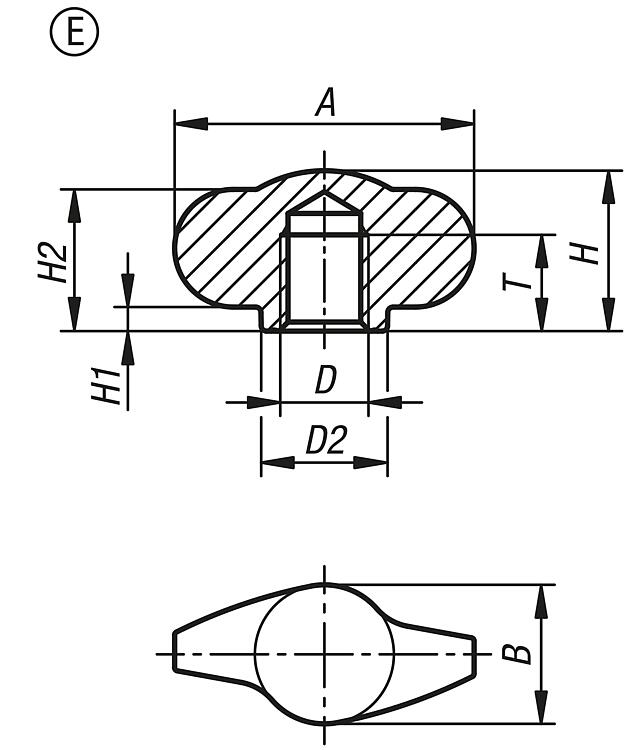

Empuñaduras de mariposa "Miniwing" de acero inoxidable, forma E, con agujero ciego roscado

Más información

Planos

Empuñaduras de mariposa "Miniwing" de acero inoxidable, forma E, con agujero ciego roscado

Selección/filtro de artículos

Referencia	Forma	Llave del acero	Superficie cuerpo de base	A	B	D	D2	H	H1	H2	T
K2041.5280412	E	1.4308	pulido	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280512	E	1.4308	pulido	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280612	E	1.4308	pulido	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280812	E	1.4308	pulido	28	13	M8	11,8	15	2,25	13,25	9
K2041.5280411	E	1.4308	tratado con chorro	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280511	E	1.4308	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280611	E	1.4308	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280811	E	1.4308	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	9
K2041.5280422	E	1.4404	pulido	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280522	E	1.4404	pulido	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280622	E	1.4404	pulido	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280822	E	1.4404	pulido	28	13	M8	11,8	15	2,25	13,25	9
K2041.5280421	E	1.4404	tratado con chorro	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280521	E	1.4404	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280621	E	1.4404	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280821	E	1.4404	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	9

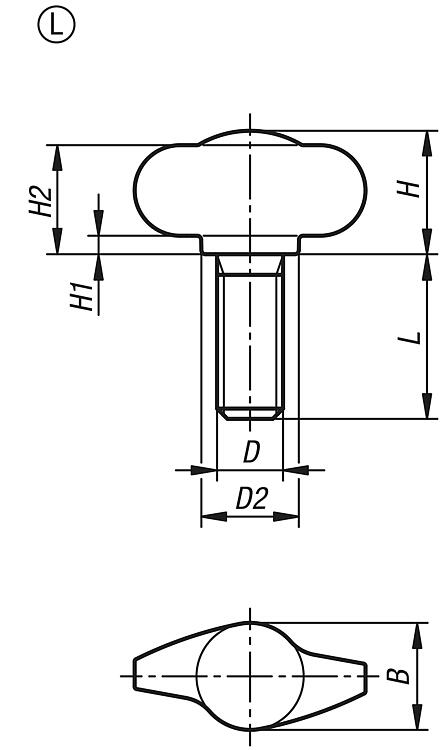

Empuñaduras de mariposa "Miniwing" de acero inoxidable, forma L, con rosca exterior

Más información

Planos

Empuñaduras de mariposa "Miniwing" de acero inoxidable, forma L, con rosca exterior

Selección/filtro de artículos

Referencia	Forma	Llave del acero	Superficie cuerpo de base	A	B	D	D2	H	H1	H2	L
K2041.6280412X8	L	1.4308	pulido	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280512X10	L	1.4308	pulido	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280512X15	L	1.4308	pulido	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280512X20	L	1.4308	pulido	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280612X10	L	1.4308	pulido	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280612X15	L	1.4308	pulido	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280612X20	L	1.4308	pulido	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280612X25	L	1.4308	pulido	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280612X30	L	1.4308	pulido	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280812X20	L	1.4308	pulido	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280812X25	L	1.4308	pulido	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280812X30	L	1.4308	pulido	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280812X40	L	1.4308	pulido	28	13	M8	11,8	15	2,25	13,25	40
K2041.6280411X8	L	1.4308	tratado con chorro	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280511X10	L	1.4308	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280511X15	L	1.4308	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280511X20	L	1.4308	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280611X10	L	1.4308	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280611X15	L	1.4308	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280611X20	L	1.4308	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280611X25	L	1.4308	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280611X30	L	1.4308	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280811X20	L	1.4308	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280811X25	L	1.4308	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280811X30	L	1.4308	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280811X40	L	1.4308	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	40
K2041.6280422X8	L	1.4404	pulido	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280522X10	L	1.4404	pulido	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280522X15	L	1.4404	pulido	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280522X20	L	1.4404	pulido	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280622X10	L	1.4404	pulido	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280622X15	L	1.4404	pulido	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280622X20	L	1.4404	pulido	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280622X25	L	1.4404	pulido	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280622X30	L	1.4404	pulido	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280822X20	L	1.4404	pulido	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280822X25	L	1.4404	pulido	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280822X30	L	1.4404	pulido	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280822X40	L	1.4404	pulido	28	13	M8	11,8	15	2,25	13,25	40
K2041.6280421X8	L	1.4404	tratado con chorro	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280521X10	L	1.4404	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280521X15	L	1.4404	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280521X20	L	1.4404	tratado con chorro	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280621X10	L	1.4404	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280621X15	L	1.4404	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280621X20	L	1.4404	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280621X25	L	1.4404	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280621X30	L	1.4404	tratado con chorro	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280821X20	L	1.4404	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280821X25	L	1.4404	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280821X30	L	1.4404	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280821X40	L	1.4404	tratado con chorro	28	13	M8	11,8	15	2,25	13,25	40
