Empuñaduras de mariposa unilaterales

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras de mariposa unilaterales

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Termoplástico.
Casquillo de acero 5.8 o de acero inoxidable 1.4305.

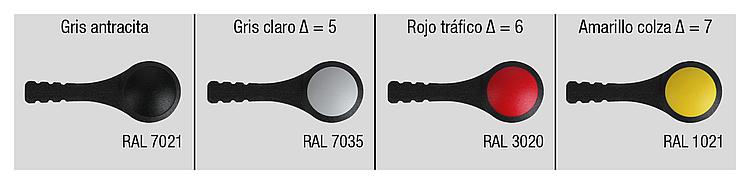

Versión:Gris antracita.

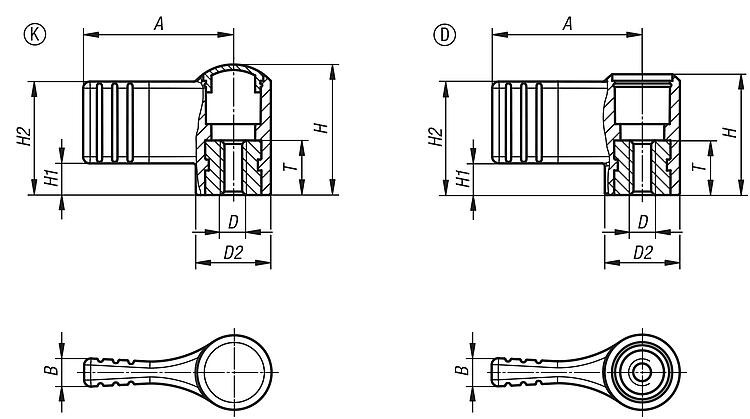

Casquillo cromado en azul o de acero inoxidable con acabado natural.Indicación sobre el dibujo:

Forma K con cubierta.
Forma D sin cubierta.

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0608 Empuñaduras de mariposa unilaterales

278 kB

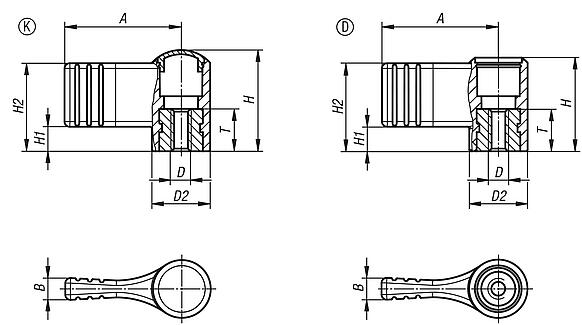

Planos (vista completa)

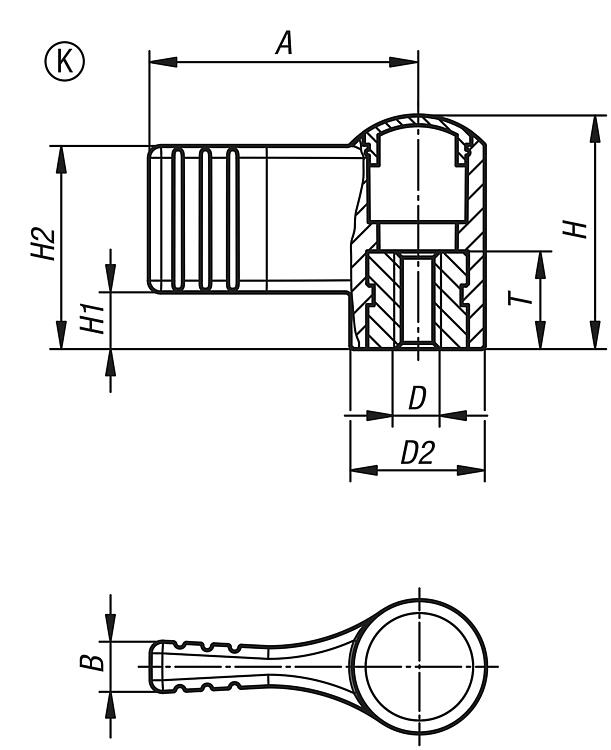

Empuñaduras de mariposa unilaterales con cubierta

Más información

Planos

Empuñaduras de mariposa unilaterales con cubierta

Selección/filtro de artículos

Referencia	Forma	Material del componente	Color cubierta	A	B	D	D2	H	H1	H2	T
K0608.904	K	acero	gris antracita RAL 7021	22	4,4	M4	12	18	4,5	15,5	10
K0608.9045	K	acero	gris claro RAL 7035	22	4,4	M4	12	18	4,5	15,5	10
K0608.9046	K	acero	rojo tráfico RAL 3020	22	4,4	M4	12	18	4,5	15,5	10
K0608.9047	K	acero	amarillo colza RAL 1021	22	4,4	M4	12	18	4,5	15,5	10
K0608.905	K	acero	gris antracita RAL 7021	22	4,4	M5	12	18	4,5	15,5	10
K0608.9055	K	acero	gris claro RAL 7035	22	4,4	M5	12	18	4,5	15,5	10
K0608.9056	K	acero	rojo tráfico RAL 3020	22	4,4	M5	12	18	4,5	15,5	10
K0608.9057	K	acero	amarillo colza RAL 1021	22	4,4	M5	12	18	4,5	15,5	10
K0608.906	K	acero	gris antracita RAL 7021	22	4,4	M6	12	18	4,5	15,5	10
K0608.9065	K	acero	gris claro RAL 7035	22	4,4	M6	12	18	4,5	15,5	10
K0608.9066	K	acero	rojo tráfico RAL 3020	22	4,4	M6	12	18	4,5	15,5	10
K0608.9067	K	acero	amarillo colza RAL 1021	22	4,4	M6	12	18	4,5	15,5	10
K0608.105	K	acero	gris antracita RAL 7021	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.1055	K	acero	gris claro RAL 7035	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.1056	K	acero	rojo tráfico RAL 3020	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.1057	K	acero	amarillo colza RAL 1021	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.106	K	acero	gris antracita RAL 7021	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.1065	K	acero	gris claro RAL 7035	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.1066	K	acero	rojo tráfico RAL 3020	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.1067	K	acero	amarillo colza RAL 1021	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.208	K	acero	gris antracita RAL 7021	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.2085	K	acero	gris claro RAL 7035	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.2086	K	acero	rojo tráfico RAL 3020	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.2087	K	acero	amarillo colza RAL 1021	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.210	K	acero	gris antracita RAL 7021	37,5	6,3	M10	21	36	8,5	30,5	14
K0608.2105	K	acero	gris claro RAL 7035	37,5	6,3	M10	21	36	8,5	30,5	14
K0608.2106	K	acero	rojo tráfico RAL 3020	37,5	6,3	M10	21	36	8,5	30,5	14
K0608.2107	K	acero	amarillo colza RAL 1021	37,5	6,3	M10	21	36	8,5	30,5	14
K0608.0904	K	acero inoxidable	gris antracita RAL 7021	22	4,4	M4	12	18	4,5	15,5	10
K0608.09045	K	acero inoxidable	gris claro RAL 7035	22	4,4	M4	12	18	4,5	15,5	10
K0608.09046	K	acero inoxidable	rojo tráfico RAL 3020	22	4,4	M4	12	18	4,5	15,5	10
K0608.09047	K	acero inoxidable	amarillo colza RAL 1021	22	4,4	M4	12	18	4,5	15,5	10
K0608.0905	K	acero inoxidable	gris antracita RAL 7021	22	4,4	M5	12	18	4,5	15,5	10
K0608.09055	K	acero inoxidable	gris claro RAL 7035	22	4,4	M5	12	18	4,5	15,5	10
K0608.09056	K	acero inoxidable	rojo tráfico RAL 3020	22	4,4	M5	12	18	4,5	15,5	10
K0608.09057	K	acero inoxidable	amarillo colza RAL 1021	22	4,4	M5	12	18	4,5	15,5	10
K0608.0906	K	acero inoxidable	gris antracita RAL 7021	22	4,4	M6	12	18	4,5	15,5	10
K0608.09065	K	acero inoxidable	gris claro RAL 7035	22	4,4	M6	12	18	4,5	15,5	10
K0608.09066	K	acero inoxidable	rojo tráfico RAL 3020	22	4,4	M6	12	18	4,5	15,5	10
K0608.09067	K	acero inoxidable	amarillo colza RAL 1021	22	4,4	M6	12	18	4,5	15,5	10
K0608.0105	K	acero inoxidable	gris antracita RAL 7021	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.01055	K	acero inoxidable	gris claro RAL 7035	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.01056	K	acero inoxidable	rojo tráfico RAL 3020	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.01057	K	acero inoxidable	amarillo colza RAL 1021	27,5	5,1	M5	14	24	5,8	20,8	10
K0608.0106	K	acero inoxidable	gris antracita RAL 7021	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.01065	K	acero inoxidable	gris claro RAL 7035	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.01066	K	acero inoxidable	rojo tráfico RAL 3020	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.01067	K	acero inoxidable	amarillo colza RAL 1021	27,5	5,1	M6	14	24	5,8	20,8	10
K0608.0208	K	acero inoxidable	gris antracita RAL 7021	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.02085	K	acero inoxidable	gris claro RAL 7035	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.02086	K	acero inoxidable	rojo tráfico RAL 3020	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.02087	K	acero inoxidable	amarillo colza RAL 1021	37,5	6,3	M8	21	36	8,5	30,5	14
K0608.0210	K	acero inoxidable	gris antracita RAL 7021	37,5	6,3	M10	21	36	8,5	30,5	14
K0608.02105	K	acero inoxidable	gris claro RAL 7035	37,5	6,3	M10	21	36	8,5	30,5	14
K0608.02106	K	acero inoxidable	rojo tráfico RAL 3020	37,5	6,3	M10	21	36	8,5	30,5	14
K0608.02107	K	acero inoxidable	amarillo colza RAL 1021	37,5	6,3	M10	21	36	8,5	30,5	14

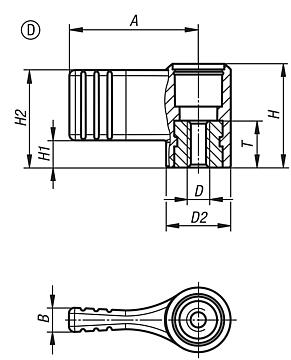

Empuñaduras de mariposa unilaterales sin cubierta

Más información

Planos

Empuñaduras de mariposa unilaterales sin cubierta

Selección/filtro de artículos

Referencia	Forma	Material del componente	A	B	D	D2	H	H1	T	H2
K0608.1904	D	acero	22	4,4	M4	12	16,1	4,5	10	15,5
K0608.1905	D	acero	22	4,4	M5	12	16,1	4,5	10	15,5
K0608.1906	D	acero	22	4,4	M6	12	16,1	4,5	10	15,5
K0608.1105	D	acero	27,5	5,1	M5	14	22,1	5,8	10	20,8
K0608.1106	D	acero	27,5	5,1	M6	14	22,1	5,8	10	20,8
K0608.1208	D	acero	37,5	6,3	M8	21	33,3	8,5	14	30,5
K0608.1210	D	acero	37,5	6,3	M10	21	33,3	8,5	14	30,5
K0608.10904	D	acero inoxidable	22	4,4	M4	12	16,1	4,5	10	15,5
K0608.10905	D	acero inoxidable	22	4,4	M5	12	16,1	4,5	10	15,5
K0608.10906	D	acero inoxidable	22	4,4	M6	12	16,1	4,5	10	15,5
K0608.10105	D	acero inoxidable	27,5	5,1	M5	14	22,1	5,8	10	20,8
K0608.10106	D	acero inoxidable	27,5	5,1	M6	14	22,1	5,8	10	20,8
K0608.10208	D	acero inoxidable	37,5	6,3	M8	21	33,3	8,5	14	30,5
K0608.10210	D	acero inoxidable	37,5	6,3	M10	21	33,3	8,5	14	30,5
