Empuñaduras de estrella de tres picos con collar elevado

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras de estrella de tres picos con collar elevado

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Duroplast PF 31, negro. Casquillo o perno roscado de acero galvanizado o acero inoxidable con acabado natural.Versión:Con un brillo intenso.A petición:Otras roscas exteriores, longitudes de tornillo y colores.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0183 Empuñaduras de estrella de tres picos con collar elevado

150 kB

Planos (vista completa)

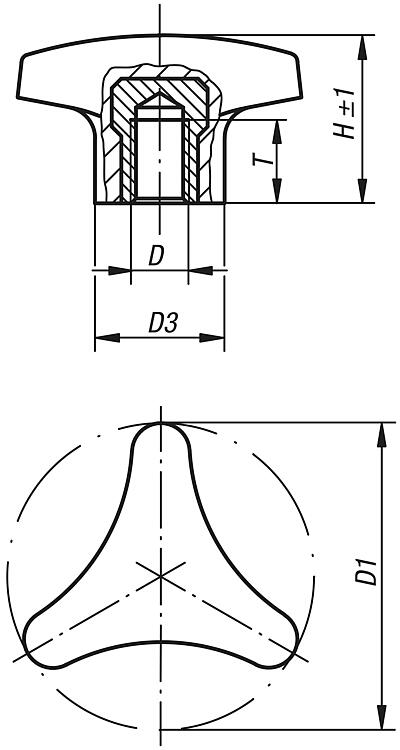

Empuñaduras de estrella de tres picos con collar elevado, rosca interior

Más información

Planos

Empuñaduras de estrella de tres picos con collar elevado, rosca interior

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D3	H	T
K0183.14006	K	acero	M6	40	16	22	12
K0183.15008	K	acero	M8	50	18	28	14
K0183.16210	K	acero	M10	62	22	35	14
K0183.24006	K	acero inoxidable	M6	40	16	22	9
K0183.25008	K	acero inoxidable	M8	50	18	28	13
K0183.26210	K	acero inoxidable	M10	62	22	35	13

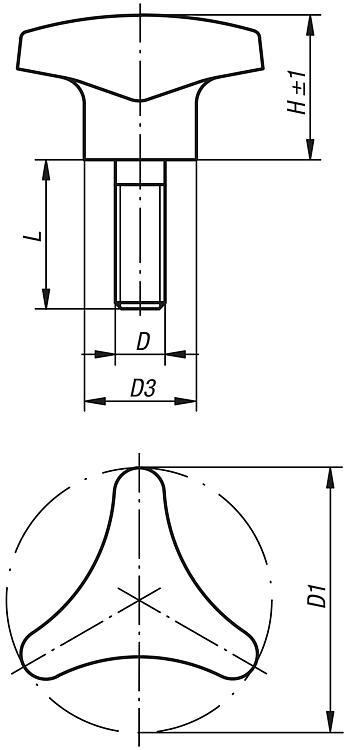

Empuñaduras de estrella de tres picos con collar elevado, rosca exterior

Más información

Planos

Empuñaduras de estrella de tres picos con collar elevado, rosca exterior

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D3	H	L
K0183.14006X15	L	acero	M6	40	16	22	15
K0183.14008X20	L	acero	M8	40	16	22	20
K0183.15008X20	L	acero	M8	50	18	28	20
K0183.15010X25	L	acero	M10	50	22	28	25
K0183.16210X25	L	acero	M10	62	22	35	25
K0183.24006X20	L	acero inoxidable	M6	40	12	22	20
K0183.24008X20	L	acero inoxidable	M8	40	16	22	20
K0183.25008X20	L	acero inoxidable	M8	50	18	28	20
K0183.25010X30	L	acero inoxidable	M10	50	18	28	30
K0183.26210X30	L	acero inoxidable	M10	62	22	35	30
