K0370Pressori laterali a molla senza puntale |
Indietro |
|
|
DescrizioneMateriale:Corpo in alluminio. Rondella in acciaio. Molla in acciaio.Versione:Corpo blu zincato.
Rondella temprata e brunita.Nota:A seconda dell'uso previsto, il puntale può essere fabbricato dal cliente e avvitato nel foro filettato della rondella.

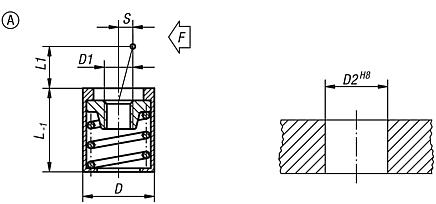

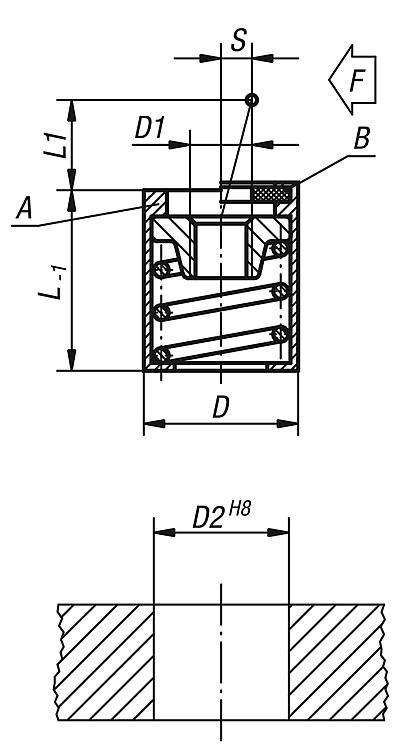

Sfruttando la corsa (S) e la relativa lunghezza (L1), si ottiene la pressione laterale corretta (F).
Inoltre, la forma B è dotata di una guarnizione contro l‘infiltrazione di trucioli e di sporco.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma
| D | D1 | D2 | L | L1 | S | F
ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0370.31054 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 |  | | su richiesta | | | K0370.31056 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | su richiesta | | | K0370.31058 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | su richiesta | | | K0370.31064 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | su richiesta | | | K0370.31066 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | su richiesta | | | K0370.31068 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | su richiesta | | | K0370.31104 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | su richiesta | | | K0370.31106 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | su richiesta | | | K0370.31108 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | su richiesta | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma
| D | D1 | D2 | L | L1 | S | F
ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0370.32054 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 | | | su richiesta | | | K0370.32056 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | su richiesta | | | K0370.32058 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | su richiesta | | | K0370.32064 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | su richiesta | | | K0370.32066 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | su richiesta | | | K0370.32068 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | su richiesta | | | K0370.32104 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | su richiesta | | | K0370.32106 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | su richiesta | | | K0370.32108 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | su richiesta | |
|
