Snodi angolari femmina DIN 71805

Indietro

Prodotti
- Parti operative | Elementi standard
  - Snodi
    - Snodi angolari femmina DIN 71805

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio.Versione:zincato e passivato.Nota:Gli snodi sferici femmina sono dei ricambi per gli snodi angolari DIN 71802. Per gli anelli di fermo idonei per la
Forma B vedere circlip per snodi sferici femmina. Snodi femmina in acciaio inox su richiesta.Su richiesta:Snodo sferico femmina di acciaio inox.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0712 Snodi angolari femmina DIN 71805

161 kB

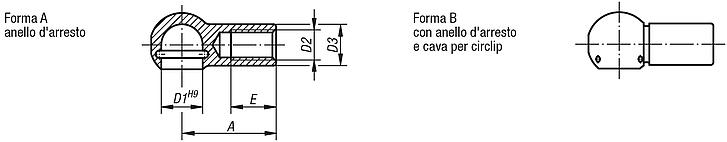

Disegni (sintesi completa)

Sedi per snodi angolari DIN 71805 forma A

Maggiori informazioni

Disegni

Sedi per snodi angolari DIN 71805 forma A

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	A	E	Prezzo
K0712.0805	A	8	M5	8	22	10,2	su richiesta
K0712.1006	A	10	M6	10	25	11,5	su richiesta
K0712.1308	A	13	M8	13	30	14	su richiesta
K0712.1610	A	16	M10	16	35	15,5	su richiesta
K0712.1612	A	16	M12	16	35	15,5	su richiesta
K0712.1914	A	19	M14x1,5	22	45	21,5	su richiesta
K0712.1916	A	19	M16	22	45	21,5	su richiesta

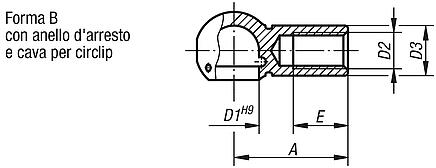

Sedi per snodi angolari DIN 71805 forma B

Maggiori informazioni

Disegni

Sedi per snodi angolari DIN 71805 forma B

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	A	E	Prezzo
K0712.080351	B	8	M3,5	8	18	8	su richiesta
K0712.08051	B	8	M5	8	22	10,2	su richiesta
K0712.10061	B	10	M6	10	25	11,5	su richiesta
K0712.13081	B	13	M8	13	30	14	su richiesta
K0712.16101	B	16	M10	16	35	15,5	su richiesta
K0712.16121	B	16	M12	16	35	15,5	su richiesta
K0712.19141	B	19	M14x1,5	22	45	21,5	su richiesta
K0712.19161	B	19	M16	22	45	21,5	su richiesta
