DescrizioneMateriale:Acciaio o acciaio inox 1.4305. Versione:zincato e passivato. Modello in acciaio inox non trattato.Nota:La filettatura sinistrorsa si riferisce alla misura D2.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

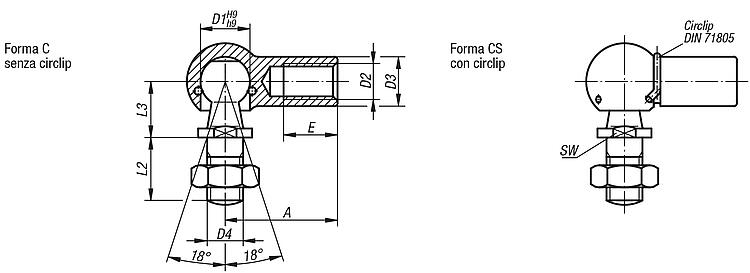

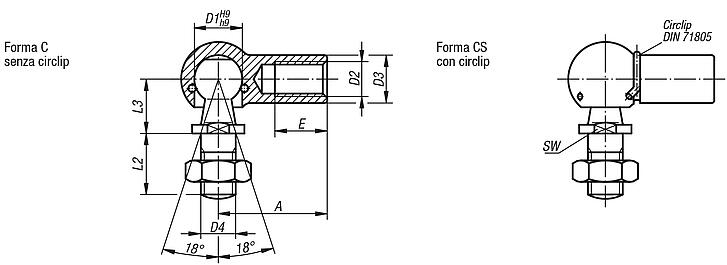

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma
| Versione
| Materiale
corpo base | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Acc. | Prezzo | Ordinare |
|---|

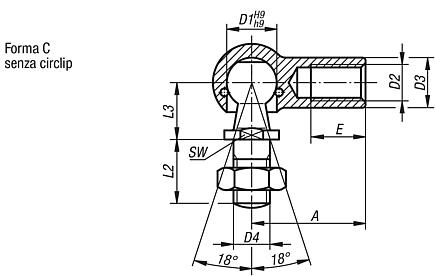

| K0734.0805 | C | filettatura destrorsa | acciaio | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 |  | | su richiesta | | | K0734.1006 | C | filettatura destrorsa | acciaio | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | su richiesta | | | K0734.1308 | C | filettatura destrorsa | acciaio | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | su richiesta | | | K0734.1610 | C | filettatura destrorsa | acciaio | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.1612 | C | filettatura destrorsa | acciaio | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.1914 | C | filettatura destrorsa | acciaio | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | | | K0734.1916 | C | filettatura destrorsa | acciaio | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | | | K0734.080501 | C | filettatura sinistrorsa | acciaio | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | su richiesta | | | K0734.100601 | C | filettatura sinistrorsa | acciaio | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | su richiesta | | | K0734.130801 | C | filettatura sinistrorsa | acciaio | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | su richiesta | | | K0734.161001 | C | filettatura sinistrorsa | acciaio | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.161201 | C | filettatura sinistrorsa | acciaio | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.191401 | C | filettatura sinistrorsa | acciaio | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | | | K0734.191601 | C | filettatura sinistrorsa | acciaio | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma
| Versione 2 | Materiale
corpo base | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Acc. | Prezzo | Ordinare |
|---|

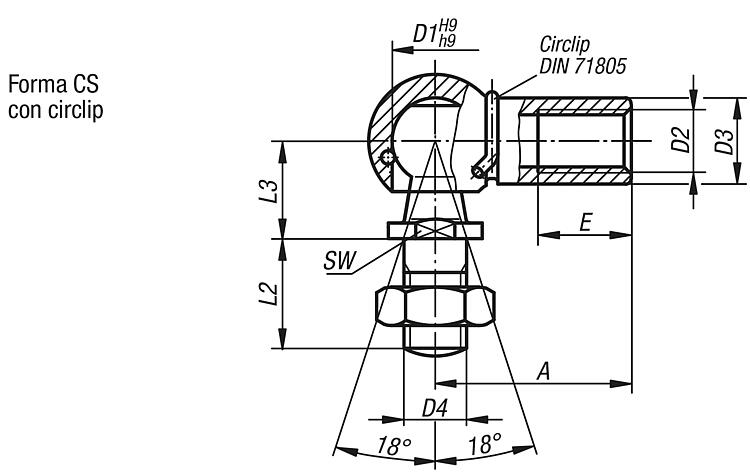

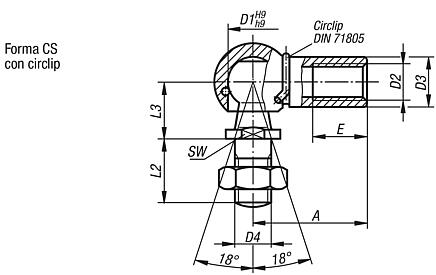

| K0734.080351 | CS | filettatura destrorsa | acciaio | 8 | M3,5 | 8 | M4 | 18 | 10,2 | 9 | 8 | 7 | | | su richiesta | | | K0734.08051 | CS | filettatura destrorsa | acciaio | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | |  | su richiesta | | | K0734.10061 | CS | filettatura destrorsa | acciaio | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | su richiesta | | | K0734.13081 | CS | filettatura destrorsa | acciaio | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | su richiesta | | | K0734.16101 | CS | filettatura destrorsa | acciaio | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.16121 | CS | filettatura destrorsa | acciaio | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.19141 | CS | filettatura destrorsa | acciaio | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | | | K0734.19161 | CS | filettatura destrorsa | acciaio | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | | | K0734.080511 | CS | filettatura sinistrorsa | acciaio | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | su richiesta | | | K0734.100611 | CS | filettatura sinistrorsa | acciaio | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | su richiesta | | | K0734.130811 | CS | filettatura sinistrorsa | acciaio | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | su richiesta | | | K0734.161011 | CS | filettatura sinistrorsa | acciaio | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.161211 | CS | filettatura sinistrorsa | acciaio | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.191411 | CS | filettatura sinistrorsa | acciaio | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | | | K0734.191611 | CS | filettatura sinistrorsa | acciaio | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | su richiesta | | | K0734.08052 | CS | filettatura destrorsa | acciaio inox | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | su richiesta | | | K0734.10062 | CS | filettatura destrorsa | acciaio inox | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | su richiesta | | | K0734.13082 | CS | filettatura destrorsa | acciaio inox | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | su richiesta | | | K0734.16102 | CS | filettatura destrorsa | acciaio inox | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.16122 | CS | filettatura destrorsa | acciaio inox | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.080521 | CS | filettatura sinistrorsa | acciaio inox | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | su richiesta | | | K0734.100621 | CS | filettatura sinistrorsa | acciaio inox | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | su richiesta | | | K0734.130821 | CS | filettatura sinistrorsa | acciaio inox | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | su richiesta | | | K0734.161021 | CS | filettatura sinistrorsa | acciaio inox | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | | | K0734.161221 | CS | filettatura sinistrorsa | acciaio inox | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | su richiesta | |
|
