K0713
Perno a sfera per snodi angolari DIN 71803
Indietro
Prodotti
Parti operative | Elementi standard
Snodi
Perno a sfera per snodi angolari DIN 71803
Descrizione articolo/immagini prodotto
Richiamare/filtrare tutti gli articoli
Descrizione
Materiale:
Acciaio.
Versione:
zincato e passivato.
Nota:
I perni a sfera sono dei ricambi per gli snodi angolari DIN 71802.
Particolarità:
Download
Le informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica K0713 Perno a sfera per snodi angolari DIN 71803
205 kB

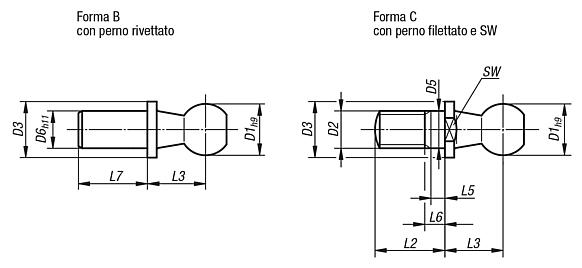

Disegni (sintesi completa)
Perni a sfera per snodi angolari
DIN 71803 forma B
Maggiori informazioni
Disegni
Selezione/filtro articoli
N. ordine
Forma
Versione 2
D1
D3
D6
L3
L7
CAD
Acc.
Prezzo
Ordinare
K0713.0840
B
con perno rivettato
8
8
5
9
4
su richiesta
K0713.1045
B
con perno rivettato
10
10
6
11
4,5
su richiesta
K0713.1305
B
con perno rivettato
13
13
8
13
5
su richiesta
K0713.1606
B
con perno rivettato
16
16
10
16
6
su richiesta
K0713.0875
B
con perno rivettato
8
8
5
9
7,5
su richiesta
K0713.1080
B
con perno rivettato
10
10
6
11
8
su richiesta
K0713.1310
B
con perno rivettato
13
13
8
13
10
su richiesta
K0713.1613
B
con perno rivettato
16
16
10
16
13
su richiesta
K0713.1918
B
con perno rivettato
19
19
14
20
18
su richiesta
Perno a sfera per snodi angolari
DIN 71803 forma C
Maggiori informazioni
Disegni
Selezione/filtro articoli
N. ordine
Forma
D1
D2
D3
D5
L2
L3
L5
min.
L6
max.
SW
CAD
Acc.
Prezzo
Ordinare
K0713.0805
C
8
M5
8
5
10,2
9
1,2
4
7
su richiesta
K0713.1006
C
10
M6
10
6
12,5
11
1,2
4
8
su richiesta
K0713.1308
C
13
M8
13
8
16,5
13
1,5
5,3
11
su richiesta
K0713.1610
C
16
M10
16
10
20
16
2,5
7,3
13
su richiesta
K0713.1612
C
16
M12
16
12
20
16
2,5
7,3
13
su richiesta
K0713.1914
C
19
M14x1,5
19
14
28
20
5
10,8
16
su richiesta
Altri articoli di questa categoria
<<
|
<
|
1-10
|
11-20
|
21-30
|
31-40
|
41-45
|
>
|
>>
K0709
Giunti a innesto rapido
con compensazione dello spostamento radiale
K0710
Giunti a innesto rapido
con compensazione dello spostamento radiale e flangia di avvitamento
K0711
Giunti a innesto rapido
con compensazione dello spostamento radiale e angolare
K1934
Articolazioni a forcella per teste articolate
K1935
Articolazione a forcella per teste a snodo acciaio
inox
K0731
Snodi a forcella in acciaio con clip DIN 71752
K0732
Snodi a forcella acciaio inox
DIN 71752
K0733
Snodi a forcella in acciaio DIN 71752
K2230
Teste a forcella acciaio o acciaio inox DIN 71752
K1459
Teste a forcella acciaio o acciaio inox
con filettatura esterna
<<
|
<
|
1-10
|
11-20
|
21-30
|
31-40
|
41-45
|
>
|
>>
Ricerca
My
ACCOUNT
E-mail
Password
Password dimenticata
Sono nuovo
Carrello
Quantità articoli:
0
Somma:
0,00
€
Visualizzare
Ordine rapido
Al modulo d'ordine
Disponibilità
Qui è possibile verificare se l'articolo è disponibile.
Verificare la disponibilità
LINEE DI PRODOTTI
Le linee di prodotti KIPP sono la soluzione perfetta per ogni tipo d'impiego.
Di più...
Argentina
Australia
België
Bolivia
Bosna i Hercegovina
Brasil
Cameroun
Canada
Česká republika
Chile
中国
Colombia
Cuba
Danmark
Dem. Peop. Rep. of Korea
Deutschland
Ecuador
Eesti
España
France
香港
Hrvatska
India
Ireland
Ísland
Italia
日本
Latvija
Liechtenstein
Lietuvos
Luxemburg
Magyarország
Malta
México
Nederland
New Zealand
Norge
Österreich
Pakistan
Paraguay
Perú
Polska
Portugal
Principauté de Monaco
台灣
대한민국
România
Schweiz
Singapore
Slovenija
Slovensko
South Africa
Status Civitatis Vaticanæ
Suomi
Sverige
Türkiye
United Kingdom
United States of America
Uruguay
Venezuela
Việt Nam
Ελλάδα
Κύπρος
Беларусь
България
Македонија
Република Србија
Србија и Црна Гора
Україна
ישראל
الامارات العربية المتحدة
السعودية
ايران
مصر
ประเทศไทย
한국어
Mappa del sito
Stampare
Top
Copyright © 2025 HEINRICH KIPP WERK GmbH & Co. KG · Tutti i diritti riservati.
Tel. +49 (0) 74 54 / 793-0 · Fax +49 (0) 74 54 / 793-33
