K1063Imbastitori a sfere in acciaio con filettatura |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento e pulsante in acciaio.
Sfera, molla di compressione e anello d'arresto in acciaio inox.
O-ring FKM.Versione:Alloggiamento nichelato.
Pulsante trattato termicamente e nichelato.
Sfera trattata termicamente.Nota:Dimensioni di montaggio per Forma A: spessore della piastra 6 mm.
Dimensioni di montaggio per Forma B: spessore della piastra da 6 a 16 mm.
Se la forza di tenuta viene superata, si forma uno spazio superiore a 0,1 mm tra le piastre.
Attenzione:Le forze di estrazione indicate valgono solo in combinazione con la bussola portamaschi K1065.Accessori:Bussola portamaschi K1065.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

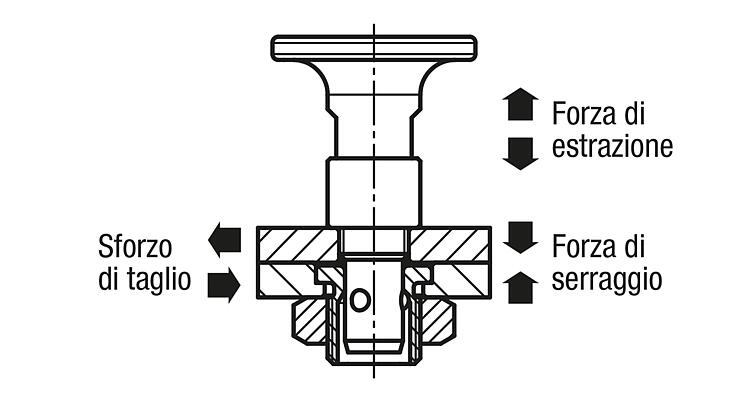

| N. ordine | D | D1 | D2 | D3 | D4 | M | L1 | L2 | L5 | H | H1 | H2 | H3 | SW | D5 | D6 | T
max. | Forza
di serraggio
N | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione
kN | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K1063.621 | 12 | 6 | 25 | 8 | - | M8 | 19 | 21 | 13,5 | 22,2 | 18 | 6 | 5,5 | 10 | 8 | 13 | 10 | 90 | 30 | 3 | 0,5 | ≤180 °C |  | | su richiesta | | | K1063.1024 | 16 | 10 | 35 | 11 | 3 | M12x1,5 | 21,5 | 23,5 | 16 | 34,4 | 29 | 12 | 7 | 13 | 12 | 17 | 16 | 150 | 50 | 9 | 1,5 | ≤180 °C | | | su richiesta | |
