Imbastitori a sfere con bloccaggio della testa

Indietro

Prodotti
- Parti operative | Elementi standard
  - Pressori a molla, spina di posizionamento, imbastitori
    - Imbastitore a sfere
      - Imbastitori a sfere con bloccaggio della testa

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura e pulsante in acciaio inox 1.4305.
Perno in acciaio inox 1.4305.
Sfere in acciaio inox 1.4125.
Molle di compressione in acciaio inox 1.4310.

Versione:Superficie non trattata.Nota:Gli imbastitori a sfera servono per fissare e collegare componenti in modo semplice e veloce.
Premendo il pulsante si sbloccano le due sfere e quindi si possono separare gli elementi precedentemente collegati. Non appena si rilascia il pulsante, le sfere bloccano il collegamento in modo sicuro.

Sforzo di taglio a doppio taglio (F) = S - τ aB max.

I valori indicati per lo sforzo di taglio corrispondono al carico di rottura teorico.
Si tratta di valori guida non vincolanti che non tengono conto dei fattori di sicurezza ed escludono qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle proprietà.

I valori di carico sono stati calcolati in base alla norma DIN 50141. Ogni utente deve decidere da solo se l'imbastitore a sfera è adatto all'applicazione prevista.

I diversi materiali con cui vengono utilizzati gli imbastitori a sfera, le condizioni atmosferiche e l'usura possono influenzare i valori determinati.Vantaggi:Possibilità di connettersi su grandi distanze.
Impiego ultra flessibile, poiché la lunghezza dei perni non deve essere stabilita in base alla larghezza del componente.Su richiesta:Altre lunghezze dei perni.Accessori:Bussole portamaschi per imbastitori a sfere con bloccaggio testa K1416.
Per Forma B:
Cavo di sicurezza a spirale K0367
Cavetto di tenuta con occhiello K0367
Anello K0367Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1414 Imbastitori a sfere con bloccaggio della testa

182 kB

Disegni (sintesi completa)

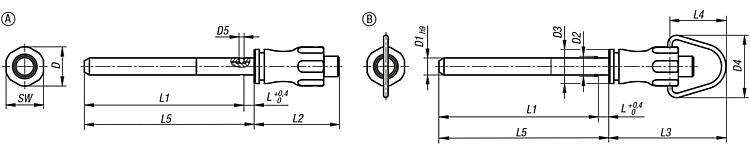

Imbastitori a sfere con bloccaggio della testa

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	D5	L	L1	L2	L5	SW	Foro di alloggiamento H11	Sforzo di taglio doppio max. kN	Prezzo
K1414.001205050	A	11,5	5	5,5	10	1,5	3	47	25	50	11	5	10	su richiesta
K1414.001205100	A	11,5	5	5,5	10	1,5	3	97	25	100	11	5	10	su richiesta
K1414.001205150	A	11,5	5	5,5	10	1,5	3	147	25	150	11	5	10	su richiesta
K1414.001206050	A	11,5	6	6,85	10	2	3	47	25	50	11	6	14	su richiesta
K1414.001206100	A	11,5	6	6,85	10	2	3	97	25	100	11	6	14	su richiesta
K1414.001206150	A	11,5	6	6,85	10	2	3	147	25	150	11	6	14	su richiesta
K1414.001508100	A	15,5	8	9,5	13,5	3	3,5	96,5	33	100	15	8	26	su richiesta
K1414.001508150	A	15,5	8	9,5	13,5	3	3,5	146,5	33	150	15	8	26	su richiesta
K1414.001508200	A	15,5	8	9,5	13,5	3	3,5	196,5	33	200	15	8	26	su richiesta
K1414.001510100	A	15,5	10	12	13,5	4	3,5	96,5	33	100	15	10	40	su richiesta
K1414.001510150	A	15,5	10	12	13,5	4	3,5	146,5	33	150	15	10	40	su richiesta
K1414.001510200	A	15,5	10	12	13,5	4	3,5	196,5	33	200	15	10	40	su richiesta
K1414.002112150	A	22	12	14,5	20	4,5	3,5	146,5	39,5	150	21	12	57	su richiesta
K1414.002112200	A	22	12	14,5	20	4,5	3,5	196,5	39,5	200	21	12	57	su richiesta
K1414.002112250	A	22	12	14,5	20	4,5	3,5	246,5	39,5	250	21	12	57	su richiesta
K1414.002116150	A	22	16	19	20	6,5	4	146	39,5	150	21	16	100	su richiesta
K1414.002116200	A	22	16	19	20	6,5	4	196	39,5	200	21	16	100	su richiesta
K1414.002116250	A	22	16	19	20	6,5	4	246	39,5	250	21	16	100	su richiesta

Imbastitori a sfere con bloccaggio della testa e staffa in acciaio inox

Maggiori informazioni

Disegni

Imbastitori a sfere con bloccaggio della testa e staffa in acciaio inox

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	L5	SW	Foro di alloggiamento H11	Sforzo di taglio doppio max. kN	Prezzo
K1414.101205050	B	11,5	5	5,5	10	18,3	1,5	3	47	25	34,6	16,6	50	11	5	10	su richiesta
K1414.101205100	B	11,5	5	5,5	10	18,3	1,5	3	97	25	34,6	16,6	100	11	5	10	su richiesta
K1414.101205150	B	11,5	5	5,5	10	18,3	1,5	3	147	25	34,6	16,6	150	11	5	10	su richiesta
K1414.101206050	B	11,5	6	6,85	10	18,3	2	3	47	25	34,6	16,6	50	11	6	14	su richiesta
K1414.101206100	B	11,5	6	6,85	10	18,3	2	3	97	25	34,6	16,6	100	11	6	14	su richiesta
K1414.101206150	B	11,5	6	6,85	10	18,3	2	3	147	25	34,6	16,6	150	11	6	14	su richiesta
K1414.101508100	B	15,5	8	9,5	13,5	24	3	3,5	96,5	33	46,7	22,7	100	15	8	26	su richiesta
K1414.101508150	B	15,5	8	9,5	13,5	24	3	3,5	146,5	33	46,7	22,7	150	15	8	26	su richiesta
K1414.101508200	B	15,5	8	9,5	13,5	24	3	3,5	196,5	33	46,7	22,7	200	15	8	26	su richiesta
K1414.101510100	B	15,5	10	12	13,5	24	4	3,5	96,5	33	46,7	22,7	100	15	10	40	su richiesta
K1414.101510150	B	15,5	10	12	13,5	24	4	3,5	146,5	33	46,7	22,7	150	15	10	40	su richiesta
K1414.101510200	B	15,5	10	12	13,5	24	4	3,5	196,5	33	46,7	22,7	200	15	10	40	su richiesta
K1414.102112150	B	22	12	14,5	20	33	4,5	3,5	146,5	39,5	59,3	30,3	150	21	12	57	su richiesta
K1414.102112200	B	22	12	14,5	20	33	4,5	3,5	196,5	39,5	59,3	30,3	200	21	12	57	su richiesta
K1414.102112250	B	22	12	14,5	20	33	4,5	3,5	246,5	39,5	59,3	30,3	250	21	12	57	su richiesta
K1414.102116150	B	22	16	19	20	33	6,5	4	146	39,5	59,3	30,3	150	21	16	100	su richiesta
K1414.102116200	B	22	16	19	20	33	6,5	4	196	39,5	59,3	30,3	200	21	16	100	su richiesta
K1414.102116250	B	22	16	19	20	33	6,5	4	246	39,5	59,3	30,3	250	21	16	100	su richiesta
