Tappi di chiusura in plastica per tubi quadri e rotondi

Indietro

Prodotti
- Parti operative | Elementi standard
  - Elementi di raccordo per tubi, connettori per profilati
    - Raccordi per tubi
      - Tappi di chiusura in plastica per tubi quadri e rotondi

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Corpo base in polietilene.Versione:Corpo base colore nero.Nota:*Questo articolo presenta una distorsione longitudinale dovuta al comportamento e alla geometria del materiale; è particolarmente adatto per cursori e tappi per piedi.

Le lamelle sono chiuse o interrotte. Per effetto del processo di produzione, un residuo di colata può superare la lunghezza del gambo.
Il numero di lamelle per tappo varia da 2 a 4.

L'indicazione riportata nella tabella accanto alla denominazione dei tubi corrispondenti alla voce ID si riferisce allo spessore delle pareti dei tubi.
Utilizzo:I tappi vengono utilizzati come paraspigoli o per chiudere le estremità dei tubi.Montaggio:Il montaggio può essere eseguito a mano esercitando pressione o con un martello con testa di gomma.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0494 Tappi di chiusura in plastica per tubi quadri e rotondi

245 kB

Disegni (sintesi completa)

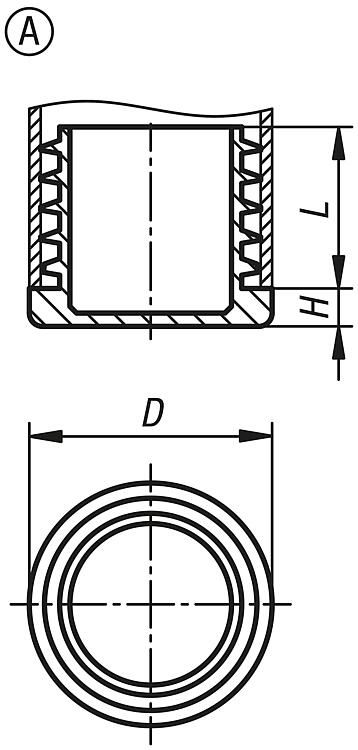

Tappi di chiusura in plastica per tubi quadri e rotondi, forma A, rotondi

Maggiori informazioni

Disegni

Tappi di chiusura in plastica per tubi quadri e rotondi, forma A, rotondi

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	D	H	L	Compatibile con	Prezzo
K0494.000100815	A	rotondo	10	3,5	10	Ø10x0,8-1,5	su richiesta
K0494.000120820	A	rotondo	12	3,5	10	Ø12x0,8-2	su richiesta
K0494.000130820	A	rotondo	13	4	10,5	Ø13x0,8-2	su richiesta
K0494.000140820	A	rotondo	14	5	11,5	Ø14x0,8-2	su richiesta
K0494.000150820	A	rotondo	15	3	11,5	Ø15x0,8-2	su richiesta
K0494.000160820	A	rotondo	16	5	11,5	Ø16x0,8-2	su richiesta
K0494.018150	A	rotondo	18	5	11,5	Ø18x0,8-2	su richiesta
K0494.000182535	A	rotondo	18	5	11,5	Ø18x2,5-3,5	su richiesta
K0494.000190825	A	rotondo	19	5	11,5	Ø19x0,8-2,5	su richiesta
K0494.020200	A	rotondo	20	5	11,5	Ø20x0,8-2,5	su richiesta
K0494.000210825	A	rotondo	21	5	11,5	Ø21x0,8-2,5	su richiesta
K0494.000220830	A	rotondo	22	5	11,5	Ø22x0,8-3	su richiesta
K0494.000230830	A	rotondo	23	5	11,5	Ø23x0,8-3	su richiesta
K0494.000240825	A	rotondo	24	5	11,5	Ø24x0,8-2,5	su richiesta
K0494.025200	A	rotondo	25	5	11,5	Ø25x1-3	su richiesta
K0494.000253050	A	rotondo	25	5	11,5	Ø25x3-5	su richiesta
K0494.000260830	A	rotondo	26	5	11,5	Ø26x0,8-3	su richiesta
K0494.000270830	A	rotondo	27	5	11,5	Ø27x0,8-3	su richiesta
K0494.000280825	A	rotondo	28	5	11,5	Ø28x0,8-2,5	su richiesta
K0494.030200	A	rotondo	30	5	11,5	Ø30x0,8-2,5	su richiesta
K0494.000302545	A	rotondo	30	5	11,5	Ø30x2,5-4,5	su richiesta
K0494.000320830	A	rotondo	32	5	11,5	Ø32x0,8-3	su richiesta
K0494.000322545	A	rotondo	32	5	11,5	Ø32x2,5-4,5	su richiesta
K0494.000340830	A	rotondo	34	5	11,5	Ø34x0,8-3	su richiesta
K0494.000343540	A	rotondo	34	5	11,5	Ø34x3,5-4	su richiesta
K0494.000351030	A	rotondo	35	5	11,5	Ø35x1-3	su richiesta
K0494.000353050	A	rotondo	35	5	11,5	Ø35x3-5	su richiesta
K0494.000361030	A	rotondo	36	5	11,5	Ø36x1-3	su richiesta
K0494.000371030	A	rotondo	37	5	11,5	Ø37x1-3	su richiesta
K0494.000381030	A	rotondo	38	5	11,5	Ø38x1-3	su richiesta
K0494.000383050	A	rotondo	38	5	11,5	Ø38x3-5	su richiesta
K0494.040300	A	rotondo	40	5	11,5	Ø40x1-3	su richiesta
K0494.040400	A	rotondo	40	5	11,5	Ø40x3-5	su richiesta
K0494.000420825	A	rotondo	42	5	11,5	Ø42x0,8-2,5	su richiesta
K0494.000422550	A	rotondo	42	5	11,5	Ø42x2,5-5	su richiesta
K0494.000432025	A	rotondo	43	5	11,5	Ø43x2-2,5	su richiesta
K0494.000433035	A	rotondo	43	5	11,5	Ø43x3-3,5	su richiesta
K0494.000441232	A	rotondo	44,5	5	11,5	Ø44,5x1,2-3,2	su richiesta
K0494.000450830	A	rotondo	45	5	11,5	Ø45x0,8-3	su richiesta
K0494.000453050	A	rotondo	45	5	11,5	Ø45x3-5	su richiesta
K0494.000461535	A	rotondo	46	5	11,5	Ø46x1,5-3,5	su richiesta
K0494.000481236	A	rotondo	48,4	6	11,5	Ø48,4x1,2-3,6	su richiesta
K0494.000482552	A	rotondo	48,4	6	11,5	Ø48,4x2,5-5,2	su richiesta
K0494.000501025	A	rotondo	50	5	11,5	Ø50x1-2,5	su richiesta
K0494.050400	A	rotondo	50	5	11,5	Ø50x2,5-4,5	su richiesta
K0494.000521535	A	rotondo	52	5	14,5	Ø52x1,5-3,5	su richiesta
K0494.000551030	A	rotondo	55	5	14,5	Ø55x1-3	su richiesta
K0494.000553050	A	rotondo	55	5	14,5	Ø55x3-5	su richiesta
K0494.000601030	A	rotondo	60	5	18	Ø60x1-3	su richiesta
K0494.000603050	A	rotondo	60	5	18	Ø60x3-5	su richiesta
K0494.000631535	A	rotondo	63,5	5	21	Ø63,5x1,5-3,5	su richiesta
K0494.000651535	A	rotondo	65	5	21	Ø65x1,5-3,5	su richiesta
K0494.000653050	A	rotondo	65	5	21	Ø65x3-5	su richiesta
K0494.000701035	A	rotondo	70	5	21	Ø70x1-3,5	su richiesta
K0494.000751035	A	rotondo	75	6	21	Ø75x1-3,5	su richiesta
K0494.000753050	A	rotondo	75	6	21	Ø75x3-5	su richiesta
K0494.000761540	A	rotondo	76,2	6	21	Ø76,2x1,5-4	su richiesta
K0494.000803055	A	rotondo	80	6	21	Ø80x3-5,5	su richiesta
K0494.000851540	A	rotondo	85	6	21	Ø85x1,5-4	su richiesta
K0494.000891840	A	rotondo	88,9	6	21	Ø88,9x1,8-4	su richiesta
K0494.000901540	A	rotondo	90	6	21	Ø90x1,5-4	su richiesta
K0494.000951540	A	rotondo	95	6	21	Ø95x1,5-4	su richiesta
K0494.001001540	A	rotondo	100	6	28	Ø100x1,5-4	su richiesta

Tappi di chiusura in plastica per tubi quadri e rotondi, forma B, quadrati

Maggiori informazioni

Disegni

Tappi di chiusura in plastica per tubi quadri e rotondi, forma B, quadrati

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	A	H	L	Compatibile con	Prezzo
K0494.413130520	B	quadrato	13	4	11,5	13x13x0,5-2	su richiesta
K0494.415150820	B	quadrato	15	3	11,5	15x15x0,8-2	su richiesta
K0494.416160820	B	quadrato	16	5	11,5	16x16x0,8-2	su richiesta
K0494.418181530	B	quadrato	18	5	11,5	18x18x1,5-3	su richiesta
K0494.420100	B	quadrato	20	5	11,5	20 x 20 x 0,8-3	su richiesta
K0494.422220830	B	quadrato	22	5	11,5	22x22x0,8-3	su richiesta
K0494.425150	B	quadrato	25	5	11,5	25 x 25 x 1-3	su richiesta
K0494.428281030	B	quadrato	28	5	11,5	28x28x1-3	su richiesta
K0494.430200	B	quadrato	30	5	11,5	30 x 30 x 1-2,5	su richiesta
K0494.430302550	B	quadrato	30	5	11,5	30x30x2,5-5	su richiesta
K0494.432321035	B	quadrato	32	5	11,5	32x32x1-3,5	su richiesta
K0494.434341030	B	quadrato	34	5	14,5	34x34x1-3	su richiesta
K0494.435350830	B	quadrato	35	5	14,5	35x35x0,8-3	su richiesta
K0494.438381035	B	quadrato	38	5	14,5	38x38x1-3,5	su richiesta
K0494.440300	B	quadrato	40	5	14,5	40 x 40 x 1-3	su richiesta
K0494.440400	B	quadrato	40	5	14,5	40 x 40 x 3-5	su richiesta
K0494.445451030	B	quadrato	45	5	14,5	45x45x1-3	su richiesta
K0494.445453050	B	quadrato	45	5	14,5	45x45x3-5	su richiesta
K0494.448482545	B	quadrato	48	5	14,5	48x48x2,5-4,5	su richiesta
K0494.450500830	B	quadrato	50	5	14,5	50x50x0,8-3	su richiesta
K0494.450503050	B	quadrato	50	5	14,5	50x50x3-5	su richiesta
K0494.452521535	B	quadrato	52	5	14,5	52x52x1,5-3,5	su richiesta
K0494.455552045	B	quadrato	55	5	14,5	55x55x2-4,5	su richiesta
K0494.460601540	B	quadrato	60	5	21	60x60x1,5-4	su richiesta
K0494.465652045	B	quadrato	65	5	21	65x65x2-4,5	su richiesta
K0494.470702045	B	quadrato	70	5	18,7	70x70x2-4,5	su richiesta
K0494.475752045	B	quadrato	75	6	21	75x75x2-4,5	su richiesta
K0494.480802045	B	quadrato	80	6	21	80x80x2-4,5	su richiesta
K0494.490903050	B	quadrato	90	6	21	90x90x3-5	su richiesta
K0494.495953555	B	quadrato	95	6	21	95x95x3,5-5,5	su richiesta
K0494.400001040	B	quadrato	100	7	24	100x100x1-4	su richiesta

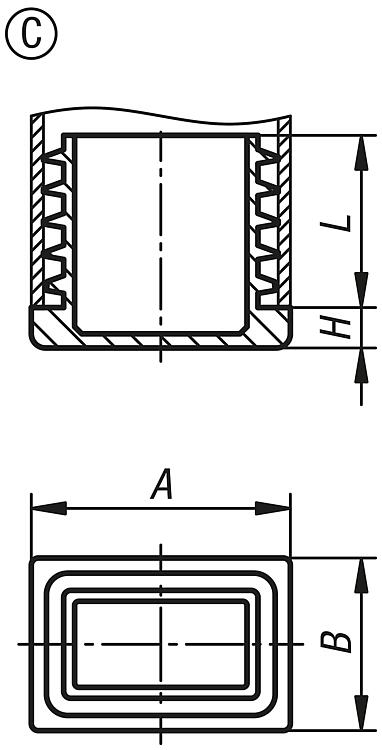

Tappi di chiusura in plastica per tubi quadri e rotondi, forma C, rettangolari

Maggiori informazioni

Disegni

Tappi di chiusura in plastica per tubi quadri e rotondi, forma C, rettangolari

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	A	B	H	L	Compatibile con	Prezzo
K0494.220100820	C	rettangolare	20	10	3	11,5	20x10x0,8-2	su richiesta
K0494.220151020	C	rettangolare	20	15	5	11,5	20x15x1-2	su richiesta
K0494.225100820	C	rettangolare	25	10	3	11,5	25x10x0,8-2	su richiesta
K0494.225150825	C	rettangolare	25	15	5	11,5	25x15x0,8-2,5	su richiesta
K0494.225201030	C	rettangolare	25	20	5	11,5	25x20x1-3	su richiesta
K0494.230100820	C	rettangolare	30	10	3	11,5	30x10x0,8-2	su richiesta
K0494.230150825	C	rettangolare	30	15	5	11,5	30x15x0,8-2,5	su richiesta
K0494.230201030	C	rettangolare	30	20	5	11,5	30x20x1-3	su richiesta
K0494.230250830	C	rettangolare	30	25	5	11,5	30x25x0,8-3	su richiesta
K0494.235100820	C	rettangolare	35	10	3,5	11,5	35x10x0,8-2	su richiesta
K0494.235151030	C	rettangolare	35	15	5	11,5	35x15x1-3	su richiesta
K0494.235200830	C	rettangolare	35	20	5	11,5	35x20x0,8-3	su richiesta
K0494.235250830	C	rettangolare	35	25	5	11,5	35x25x0,8-3	su richiesta
K0494.240151020	C	rettangolare	40	15	5	11,7	40x15x1-2	su richiesta
K0494.240200830	C	rettangolare	40	20	5	11,5	40x20x0,8-3	su richiesta
K0494.240251035	C	rettangolare	40	25	5	11,5	40x25x1-3,5	su richiesta
K0494.240301030	C	rettangolare	40	30	5	11,5	40x30x1-3	su richiesta
K0494.240351030	C	rettangolare	40	35	5	11,5	40x35x1-3	su richiesta
K0494.245201030	C	rettangolare	45	20	5	11,5	45x20x1-3	su richiesta
K0494.245250830	C	rettangolare	45	25	5	11,5	45x25x0,8-3	su richiesta
K0494.245300830	C	rettangolare	45	30	5	11,5	45x30x0,8-3	su richiesta
K0494.245351035	C	rettangolare	45	35	5	11,5	45x35x1-3,5	su richiesta
K0494.250100820	C	rettangolare	50	10	3,5	11,5	50x10x0,8-2	su richiesta
K0494.250200830	C	rettangolare	50	20	5	14,5	50x20x0,8-3	su richiesta
K0494.250250830	C	rettangolare	50	25	5	14,5	50x25x0,8-3	su richiesta
K0494.250301030	C	rettangolare	50	30	5	14,5	50x30x1-3	su richiesta
K0494.250351035	C	rettangolare	50	35	5	14,5	50x35x1-3,5	su richiesta
K0494.250400830	C	rettangolare	50	40	5	14,5	50x40x0,8-3	su richiesta
K0494.255401540	C	rettangolare	55	40	5	14,5	55x40x1,5-4	su richiesta
K0494.260151020	C	rettangolare	60	15	5	14,5	60x15x1-2	su richiesta
K0494.260201030	C	rettangolare	60	20	5	14,5	60x20x1-3	su richiesta
K0494.260250830	C	rettangolare	60	25	5	14,5	60x25x0,8-3	su richiesta
K0494.260301030	C	rettangolare	60	30	5	14,5	60x30x1-3	su richiesta
K0494.260351535	C	rettangolare	60	35	5	14,5	60x35x1,5-3,5	su richiesta
K0494.260401030	C	rettangolare	60	40	5	14,5	60x40x1-3	su richiesta
K0494.260451540	C	rettangolare	60	45	5	14,5	60x45x1,5-4	su richiesta
K0494.260501535	C	rettangolare	60	50	5	14,5	60x50x1,5-3,5	su richiesta
K0494.270301030	C	rettangolare	70	30	5	14,5	70x30x1-3	su richiesta
K0494.270351535	C	rettangolare	70	35	5	14,5	70x35x1,5-3,5	su richiesta
K0494.270401030	C	rettangolare	70	40	5	14,5	70x40x1-3	su richiesta
K0494.270502040	C	rettangolare	70	50	5	14,5	70x50x2-4	su richiesta
K0494.275251025	C	rettangolare	75	25	5	14,5	75x25x1-2,5	su richiesta
K0494.275500825	C	rettangolare	75	50	5	14,5	75x50x0,8-2,5	su richiesta
K0494.280251030	C	rettangolare	80	25	5	14,5	*80x25x1-3	su richiesta
K0494.280301025	C	rettangolare	80	30	5	14,5	*80x30x1-2,5	su richiesta
K0494.280401030	C	rettangolare	80	40	5	14,5	80x40x1-3	su richiesta
K0494.280451535	C	rettangolare	80	45	5	14,5	80x45x1,5-3,5	su richiesta
K0494.280501535	C	rettangolare	80	50	5	21,5	80x50x1,5-3,5	su richiesta
K0494.280601545	C	rettangolare	80	60	5	24	80x60x1,5-4,5	su richiesta
K0494.290402040	C	rettangolare	90	40	5	14,5	*90x40x2-4	su richiesta
K0494.290502045	C	rettangolare	90	50	5	21,5	90x50x2-4,5	su richiesta
K0494.290703055	C	rettangolare	90	70	6	21,5	90x70x3-5,5	su richiesta
K0494.200301535	C	rettangolare	100	30	5	14,5	*100x30x1,5-3,5	su richiesta
K0494.200401535	C	rettangolare	100	40	5	14,5	*100x40x1,5-3,5	su richiesta
K0494.200501545	C	rettangolare	100	50	5	24	100x50x1,5-4,5	su richiesta
K0494.200602545	C	rettangolare	100	60	6	24,5	100x60x2,5-4,5	su richiesta
K0494.200803055	C	rettangolare	100	80	6	24	100x80x3-5,5	su richiesta
