Raccordo per tubi diritto in alluminio

Indietro

Prodotti
- Parti operative | Elementi standard
  - Elementi di raccordo per tubi, connettori per profilati
    - Raccordi per tubi
      - Raccordo per tubi diritto in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:burattato.
Vite a testa cilindrica e dado esagonale zincato.Su richiesta:Maniglia a leva per il fissaggio.Accessori:- Tubi a sezione rotonda e quadra K0493Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0483 Raccordo per tubi diritto in alluminio

341 kB

Disegni (sintesi completa)

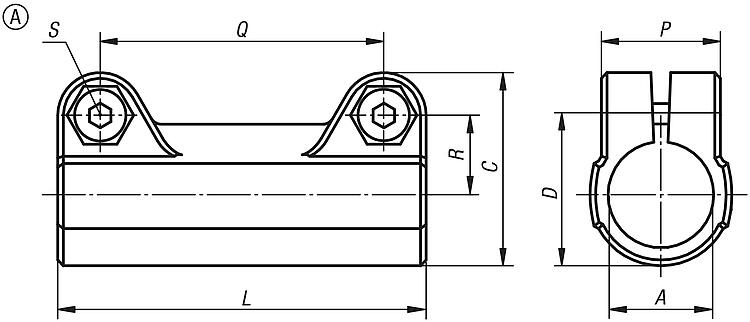

Raccordo per tubi diritto in alluminio, forma A

Maggiori informazioni

Disegni

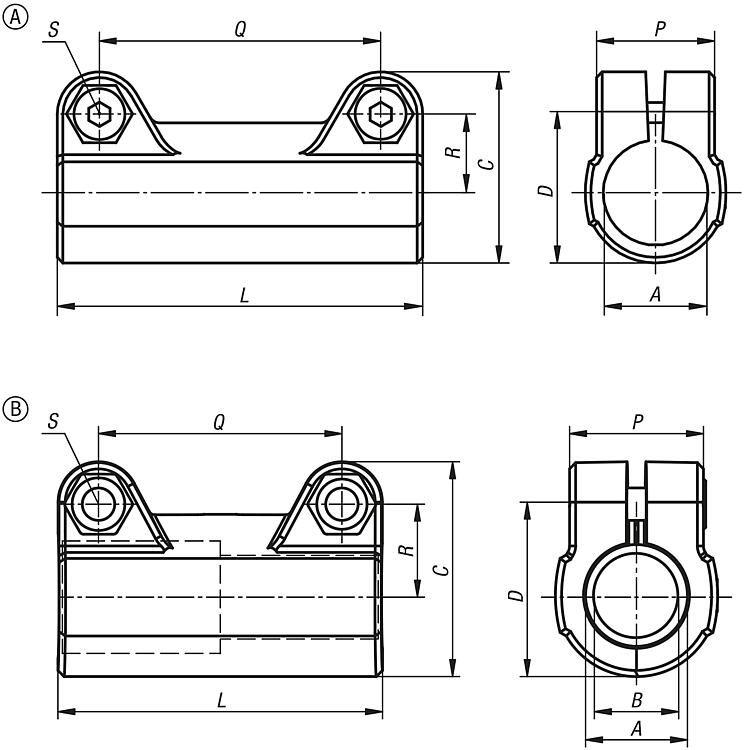

Raccordo per tubi diritto in alluminio, forma A

Selezione/filtro articoli

N. ordine	Forma	A	C	D	L	P	Q	R	S	Prezzo
K0483.52020	A	20,1	53	40	80	33	60	22,5	M8x25	su richiesta
K0483.52525	A	25,1	53	40	80	33	60	22,5	M8x25	su richiesta
K0483.53030	A	30,1	53	40	80	33	60	22,5	M8x25	su richiesta
K0483.54040	A	40,17	73	56	120	40	94	32	M10x30	su richiesta
K0483.55050	A	50,22	84	66	140	45	114	38	M10x35	su richiesta
K0483.56060	A	60,27	103	80	150	58	118	47	M12x45	su richiesta

Raccordo per tubi diritto in alluminio, Forma B

Maggiori informazioni

Disegni

Raccordo per tubi diritto in alluminio, Forma B

Selezione/filtro articoli

N. ordine	Forma	A	B	C	D	L	P	Q	R	S	Prezzo
K0483.53025	B	30,1	25,1	53	40	80	33	60	22,5	M8x25	su richiesta
K0483.54032	B	40,17	32,15	73	56	120	40	94	32	M10x30	su richiesta
K0483.55040	B	50,22	40,17	84	66	140	45	114	38	M10x35	su richiesta
K0483.56048	B	60,27	48,27	103	80	150	58	118	47	M12x45	su richiesta
