K0165Diskovitá ovládací kola bez rukojeti |
zpět |
|
|
PopisMateriál:Duroplast PF 31, černý.
Náboj z poniklované oceli nebo nerezové oceli 1.4305, bez povrchové úpravy.Provedení: Leštěno do vysokého lesku.Na vyžádání:Další zalícované otvory.Odkaz na výkres:Provedení D: předvrtáno
Provedení E: s lícovaným otvorem StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

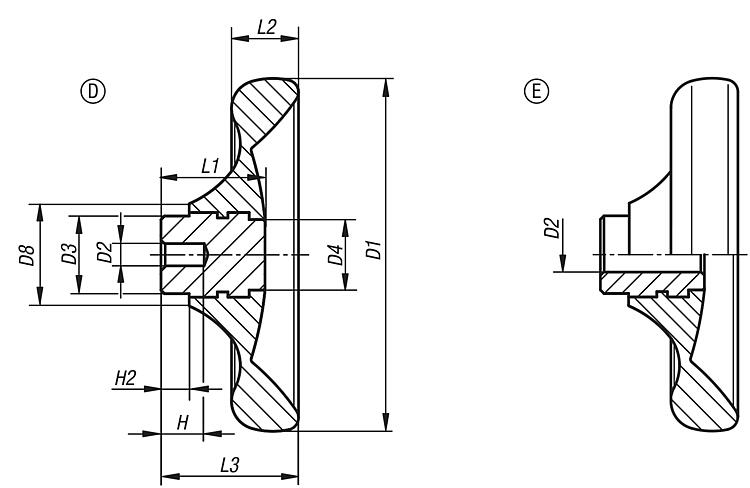

Výkresy (celkový přehled) |
Diskovitá kola pro ruční ovládání bez úchytu, pouzdro ocel provedení D, předvrtaná |
více informací |
| Objednací číslo | Provedení 1 | Provedení | D1 | D2 | D3 | D4 | D8 | H | H2 | L1 | L2 | L3 | CAD | Přís. | Cena | Objednat |
|---|
| K0165.0100X06 | předvrtáno | D | 100 | 6 | 22 | 20 | 29 | 12 | 8 | 29,5 | 19 | 39 |  |  | 0,00 € | | | K0165.0125X08 | předvrtáno | D | 125 | 8 | 26 | 21 | 34 | 15 | 8 | 34 | 24 | 46 | | | 0,00 € | | | K0165.0140X08 | předvrtáno | D | 140 | 8 | 30 | 25 | 39 | 16 | 8 | 38,5 | 27 | 52 | | | 0,00 € | | | K0165.0160X10 | předvrtáno | D | 160 | 10 | 33 | 30 | 43 | 20 | 8 | 41,3 | 30,1 | 57 | | | 0,00 € | |
|

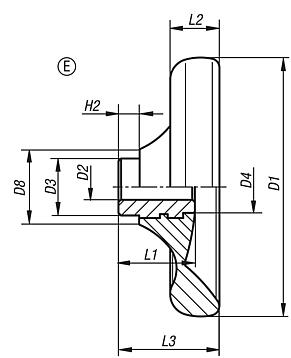

Diskovitá kola pro ruční ovládání bez úchytu, pouzdro ocel provedení E, s lícovaným otvorem |
více informací |
Objednací číslo
| Provedení 1 | Provedení | D1 | D2 | D3 | D4 | D8 | H2 | L1 | L2 | L3 | CAD | Přís. | Cena | Objednat |
|---|
| K0165.1100X10 | kalibrovaný otvor | E | 100 | 10H8 | 22 | 20 | 29 | 8 | 29,5 | 19 | 39 | | | 0,00 € | | | K0165.1125X12 | kalibrovaný otvor | E | 125 | 12H8 | 26 | 21 | 34 | 8 | 34 | 24 | 46 | | | 0,00 € | | | K0165.1140X14 | kalibrovaný otvor | E | 140 | 14H8 | 30 | 25 | 39 | 8 | 38,5 | 27 | 52 | | | 0,00 € | | | K0165.1160X16 | kalibrovaný otvor | E | 160 | 16H8 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 0,00 € | | | K0165.1160X18 | kalibrovaný otvor | E | 160 | 18H8 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 0,00 € | |
|
Diskovitá ruční kola bez úchytu, pouzdro z nerezové oceli provedení D, předvrtaná |
více informací |
| Objednací číslo | Provedení 1 | Provedení | D1 | D2 | D3 | D4 | D8 | H | H2 | L1 | L2 | L3 | CAD | Přís. | Cena | Objednat |
|---|
| K0165.2100X06 | předvrtáno | D | 100 | 6 | 22 | 20 | 29 | 12 | 8 | 29,5 | 19 | 39 | | | 0,00 € | | | K0165.2125X08 | předvrtáno | D | 125 | 8 | 26 | 21 | 34 | 15 | 8 | 34 | 24 | 46 | | | 0,00 € | | | K0165.2140X08 | předvrtáno | D | 140 | 8 | 30 | 25 | 39 | 16 | 8 | 38,5 | 27 | 52 | | | 0,00 € | | | K0165.2160X10 | předvrtáno | D | 160 | 10 | 33 | 30 | 43 | 20 | 8 | 41,3 | 30,1 | 57 | | | 0,00 € | |
|
Diskovitá kola pro ruční ovládání bez úchytu, pouzdro nerezové provedení E, s lícovaným otvorem |
více informací |
Objednací číslo
| Provedení 1 | Provedení | D1 | D2 | D3 | D4 | D8 | H2 | L1 | L2 | L3 | CAD | Přís. | Cena | Objednat |
|---|
| K0165.3100X10 | kalibrovaný otvor | E | 100 | 10H7 | 22 | 20 | 29 | 8 | 29,5 | 19 | 39 | | | 0,00 € | | | K0165.3125X12 | kalibrovaný otvor | E | 125 | 12H7 | 26 | 21 | 34 | 8 | 34 | 24 | 46 | | | 0,00 € | | | K0165.3140X14 | kalibrovaný otvor | E | 140 | 14H7 | 30 | 25 | 39 | 8 | 38,5 | 27 | 52 | | | 0,00 € | | | K0165.3160X16 | kalibrovaný otvor | E | 160 | 16H7 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 0,00 € | | | K0165.3160X18 | kalibrovaný otvor | E | 160 | 18H7 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
