Ruční ovládací se sklopným válcovým úchytem

zpět

Produkty
- Ovládací prvky | normované díly
  - Kola pro ruční ovládání, kliky pro ruční ovládání, ukazatele polohy
    - Ruční ovládací se sklopným válcovým úchytem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Provedení: Termoplast, šedočerný.
Ocelové části, brynýrované.
Nerezová ocel, bez povrchové úpravy.Upozornění:Krytka se dodává v demontovaném stavu.
Ruční ovládací kliky je možné upevnit na hřídeli buď příčným zakolíkováním, nebo axiálně válcovým šroubem DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera.
U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).Příslušenství:K1160 šrouby s válcovou hlavou a s vnitřním šestihranem, nízká hlava DIN 6912.Odkaz na výkres:

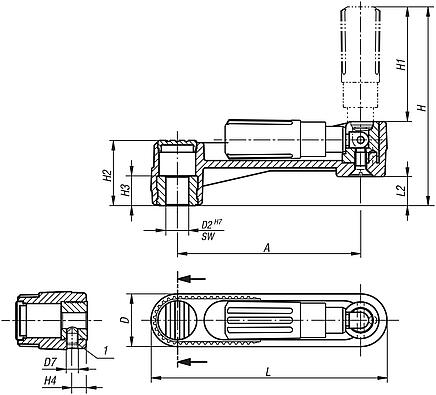

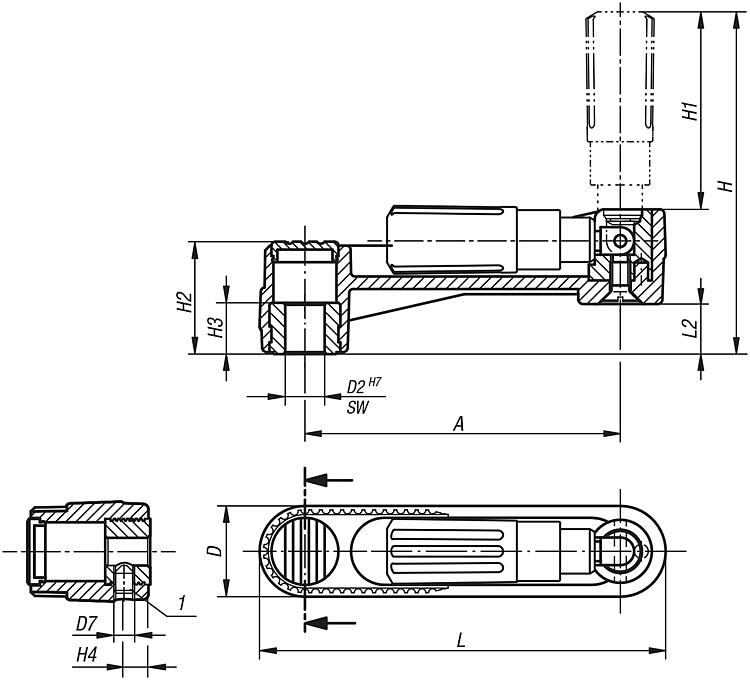

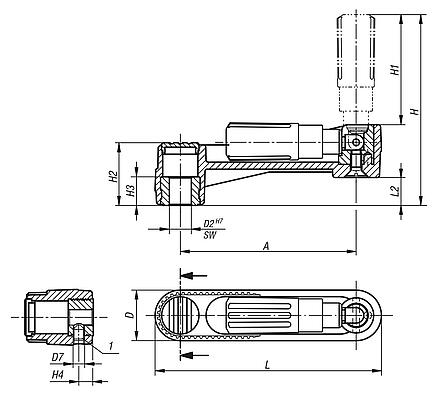

1) Poloha příčného otvoru přesazená o 90° vůči drážce pro zalícovanou pružinu

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0266 Ruční ovládací se sklopným válcovým úchytem

413 kB

Výkresy (celkový přehled)

Ovládací kliky se sklopnou válcovou rukojetí, lícovaný otvor bez drážkou

více informací

Výkresy

Ovládací kliky se sklopnou válcovou rukojetí, lícovaný otvor bez drážkou

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	Materiál komponenty	A	D	D2	D7	H	H1	H2	H3	H4	L	L2
K0266.1108	kalibrovaný otvor	bez příčného otvoru	ocel	80	24	8	-	85,7	49	28,5	13	-	104	12,7
K0266.1110	kalibrovaný otvor	bez příčného otvoru	ocel	80	24	10	-	85,7	49	28,5	13	-	104	12,7
K0266.1210	kalibrovaný otvor	bez příčného otvoru	ocel	100	29	10	-	105,2	49	35,5	13	-	129	15,7
K0266.1212	kalibrovaný otvor	bez příčného otvoru	ocel	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7
K0266.1312	kalibrovaný otvor	bez příčného otvoru	ocel	125	36	12	-	140	83	44	18,5	-	161	19,5
K0266.1314	kalibrovaný otvor	bez příčného otvoru	ocel	125	36	14	-	140	83	44	18,5	-	161	19,5
K0266.11086	kalibrovaný otvor	s příčným otvorem	ocel	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.11106	kalibrovaný otvor	s příčným otvorem	ocel	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.12106	kalibrovaný otvor	s příčným otvorem	ocel	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.12126	kalibrovaný otvor	s příčným otvorem	ocel	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.13126	kalibrovaný otvor	s příčným otvorem	ocel	125	36	12	M6	140	83	44	18,5	7,5	161	19,5
K0266.13146	kalibrovaný otvor	s příčným otvorem	ocel	125	36	14	M6	140	83	44	18,5	7,5	161	19,5
K0266.01108	kalibrovaný otvor	bez příčného otvoru	nerezová ocel	80	24	8	-	85,7	49	28,5	13	-	104	12,7
K0266.01110	kalibrovaný otvor	bez příčného otvoru	nerezová ocel	80	24	10	-	85,7	49	28,5	13	-	104	12,7
K0266.01210	kalibrovaný otvor	bez příčného otvoru	nerezová ocel	100	29	10	-	105,2	49	35,5	13	-	129	15,7
K0266.01212	kalibrovaný otvor	bez příčného otvoru	nerezová ocel	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7
K0266.01312	kalibrovaný otvor	bez příčného otvoru	nerezová ocel	125	36	12	-	140	83	44	18,5	-	161	19,5
K0266.01314	kalibrovaný otvor	bez příčného otvoru	nerezová ocel	125	36	14	-	140	83	44	18,5	-	161	19,5
K0266.011086	kalibrovaný otvor	s příčným otvorem	nerezová ocel	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.011106	kalibrovaný otvor	s příčným otvorem	nerezová ocel	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.012106	kalibrovaný otvor	s příčným otvorem	nerezová ocel	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.012126	kalibrovaný otvor	s příčným otvorem	nerezová ocel	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.013126	kalibrovaný otvor	s příčným otvorem	nerezová ocel	125	36	12	M6	140	83	44	18,5	7,5	161	19,5
K0266.013146	kalibrovaný otvor	s příčným otvorem	nerezová ocel	125	36	14	M6	140	83	44	18,5	7,5	161	19,5

Ovládací kliky se sklopnou válcovou rukojetí, lícovaný otvor s drážkou

více informací

Výkresy

Ovládací kliky se sklopnou válcovou rukojetí, lícovaný otvor s drážkou

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	Materiál komponenty	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T
K0266.110802	lícovaný otvor s drážkou	bez příčného otvoru	ocel	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9
K0266.111003	lícovaný otvor s drážkou	bez příčného otvoru	ocel	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4
K0266.121003	lícovaný otvor s drážkou	bez příčného otvoru	ocel	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4
K0266.121204	lícovaný otvor s drážkou	bez příčného otvoru	ocel	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8
K0266.131204	lícovaný otvor s drážkou	bez příčného otvoru	ocel	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8
K0266.131405	lícovaný otvor s drážkou	bez příčného otvoru	ocel	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3
K0266.1108026	lícovaný otvor s drážkou	s příčným otvorem	ocel	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9
K0266.1110036	lícovaný otvor s drážkou	s příčným otvorem	ocel	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4
K0266.1210036	lícovaný otvor s drážkou	s příčným otvorem	ocel	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4
K0266.1212046	lícovaný otvor s drážkou	s příčným otvorem	ocel	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8
K0266.1312046	lícovaný otvor s drážkou	s příčným otvorem	ocel	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8
K0266.1314056	lícovaný otvor s drážkou	s příčným otvorem	ocel	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3
K0266.0110802	lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9
K0266.0111003	lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4
K0266.0121003	lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4
K0266.0121204	lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8
K0266.0131204	lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8
K0266.0131405	lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3
K0266.01108026	lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9
K0266.01110036	lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4
K0266.01210036	lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4
K0266.01212046	lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8
K0266.01312046	lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8
K0266.01314056	lícovaný otvor s drážkou	s příčným otvorem	nerezová ocel	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3

Ovládací kliky se sklopnou válcovou rukojetí, vnitřním čtyřhranem

více informací

Výkresy

Ovládací kliky se sklopnou válcovou rukojetí, vnitřním čtyřhranem

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	Materiál komponenty	A	D	D7	H	H1	H2	H3	H4	L	L2	SW
K0266.2108	vnitřní čtyřhran	bez příčného otvoru	ocel	80	24	-	85,7	49	28,5	13	-	104	12,7	8
K0266.2110	vnitřní čtyřhran	bez příčného otvoru	ocel	80	24	-	85,7	49	28,5	13	-	104	12,7	10
K0266.2210	vnitřní čtyřhran	bez příčného otvoru	ocel	100	29	-	105,2	59,5	35,5	13	-	129	15,7	10
K0266.2212	vnitřní čtyřhran	bez příčného otvoru	ocel	100	29	-	105,2	59,5	35,5	13	-	129	15,7	12
K0266.2312	vnitřní čtyřhran	bez příčného otvoru	ocel	125	36	-	140	83	44	18,5	-	161	19,5	12
K0266.2314	vnitřní čtyřhran	bez příčného otvoru	ocel	125	36	-	140	83	44	18,5	-	161	19,5	14
K0266.21086	vnitřní čtyřhran	s příčným otvorem	ocel	80	24	-	85,7	49	28,5	13	7,5	104	12,7	8
K0266.21106	vnitřní čtyřhran	s příčným otvorem	ocel	80	24	-	85,7	49	28,5	13	7,5	104	12,7	10
K0266.22106	vnitřní čtyřhran	s příčným otvorem	ocel	100	29	-	105,2	59,5	35,5	13	7,5	129	15,7	10
K0266.22126	vnitřní čtyřhran	s příčným otvorem	ocel	100	29	-	105,2	59,5	35,5	13	7,5	129	15,7	12
K0266.23126	vnitřní čtyřhran	s příčným otvorem	ocel	125	36	-	140	83	44	18,5	7,5	161	19,5	12
K0266.23146	vnitřní čtyřhran	s příčným otvorem	ocel	125	36	-	140	83	44	18,5	7,5	161	19,5	14
