Ovládací kola s bezpečnostní samosklopnou válcovou rukojetí

zpět

Produkty
- Ovládací prvky | normované díly
  - Kola pro ruční ovládání, kliky pro ruční ovládání, ukazatele polohy
    - Ovládací kola s bezpečnostní samosklopnou válcovou rukojetí

Popis zboží/obrázky produktu

PopisMateriál:Disky kola a úchytka termoplast šedočerný.Provedení: Ocelové části, brynýrované.Upozornění:Krytka náboje je dodávána demontovaná. Kola pro ruční ovládání je možné upevnit na hřídeli buď příčným zakolíkováním nebo axiálně válcovým šroubem DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera.
Pro namontování bezpečnostní válcové úchytky do místa obsluhy je třeba provést dva procesy nastavení:
- Otočte úchytku okolo osy otáčení až na doraz (90°).
- Zatlačte úchytku v axiálním směru do místa aretace.
V zatlačené poloze lze nejpohodlněji prostřednictvím úchytky otáčet klikou. K samovolnému zpětnému zaklapnutí dojde, jakmile se rukojeť pustí.
U provedení s příčnou dírou se provede připevnění zašroubovaným závitovým kolíkem ISO 4027 (DIN 914).
Montážní pokyny viz K0256.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0259 Ovládací kola s bezpečnostní samosklopnou válcovou rukojetí

414 kB

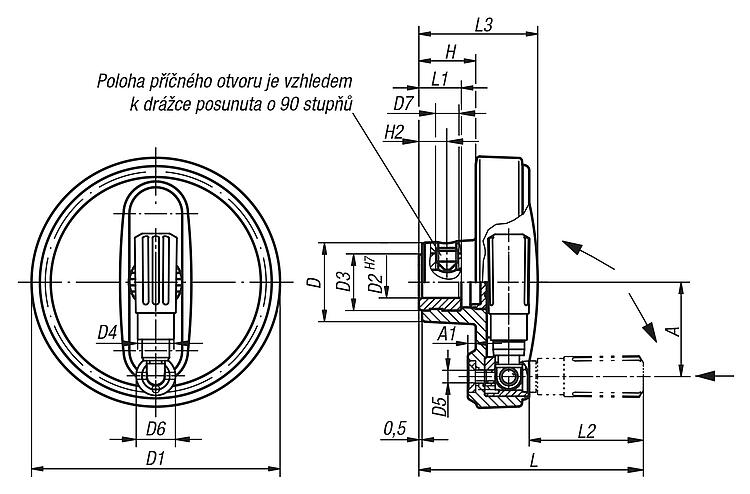

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 2	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T
K0259.108008	kalibrovaný otvor	-	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	-	-
K0259.108010	kalibrovaný otvor	-	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	-	-
K0259.108012	kalibrovaný otvor	-	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	-	-
K0259.210010	kalibrovaný otvor	-	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	-	-
K0259.210012	kalibrovaný otvor	-	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	-	-
K0259.312512	kalibrovaný otvor	-	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	-	-
K0259.312514	kalibrovaný otvor	-	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	-	-
K0259.312516	kalibrovaný otvor	-	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	-	-
K0259.416014	kalibrovaný otvor	-	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	-	-
K0259.416016	kalibrovaný otvor	-	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	-	-
K0259.10800802	lícovaný otvor s drážkou	-	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	2	9
K0259.10801003	lícovaný otvor s drážkou	-	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	3	11,4
K0259.10801204	lícovaný otvor s drážkou	-	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	4	13,8
K0259.21001003	lícovaný otvor s drážkou	-	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	3	11,4
K0259.21001204	lícovaný otvor s drážkou	-	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	4	13,8
K0259.31251204	lícovaný otvor s drážkou	-	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	4	13,8
K0259.31251405	lícovaný otvor s drážkou	-	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	5	16,3
K0259.31251605	lícovaný otvor s drážkou	-	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	5	18,3
K0259.41601405	lícovaný otvor s drážkou	-	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	5	16,3
K0259.41601605	lícovaný otvor s drážkou	-	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	5	18,3
K0259.1080086	kalibrovaný otvor	s příčnou dírou	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	-	-
K0259.1080106	kalibrovaný otvor	s příčnou dírou	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	-	-
K0259.1080126	kalibrovaný otvor	s příčnou dírou	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	-	-
K0259.2100106	kalibrovaný otvor	s příčnou dírou	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	-	-
K0259.2100126	kalibrovaný otvor	s příčnou dírou	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	-	-
K0259.3125126	kalibrovaný otvor	s příčnou dírou	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	-	-
K0259.3125146	kalibrovaný otvor	s příčnou dírou	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	-	-
K0259.3125166	kalibrovaný otvor	s příčnou dírou	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	-	-
K0259.4160146	kalibrovaný otvor	s příčnou dírou	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	-	-
K0259.4160166	kalibrovaný otvor	s příčnou dírou	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	-	-
K0259.108008026	lícovaný otvor s drážkou	s příčnou dírou	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	2	9
K0259.108010036	lícovaný otvor s drážkou	s příčnou dírou	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	3	11,4
K0259.108012046	lícovaný otvor s drážkou	s příčnou dírou	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	4	13,8
K0259.210010036	lícovaný otvor s drážkou	s příčnou dírou	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	3	11,4
K0259.210012046	lícovaný otvor s drážkou	s příčnou dírou	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	4	13,8
K0259.312512046	lícovaný otvor s drážkou	s příčnou dírou	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	4	13,8
K0259.312514056	lícovaný otvor s drážkou	s příčnou dírou	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	5	16,3
K0259.312516056	lícovaný otvor s drážkou	s příčnou dírou	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	5	18,3
K0259.416014056	lícovaný otvor s drážkou	s příčnou dírou	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	5	16,3
K0259.416016056	lícovaný otvor s drážkou	s příčnou dírou	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	5	18,3
