Ruční ovládací kliky z hliníku, se sklopným válcovým úchytkem

zpět

Produkty
- Ovládací prvky | normované díly
  - Kola pro ruční ovládání, kliky pro ruční ovládání, ukazatele polohy
    - Ruční ovládací kliky z hliníku, se sklopným válcovým úchytkem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Klika z hliníku.
Válcový úchyt z termoplastu z oceli.Provedení: Páka černě komaxitována.
Termoplast šedočerný.
Ocelové části-brynýrované.Upozornění:Podle DIN 469.
U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0997 Ruční ovládací klikyz hliníku, se sklopným válcovým úchytkem

244 kB

Výkresy (celkový přehled)

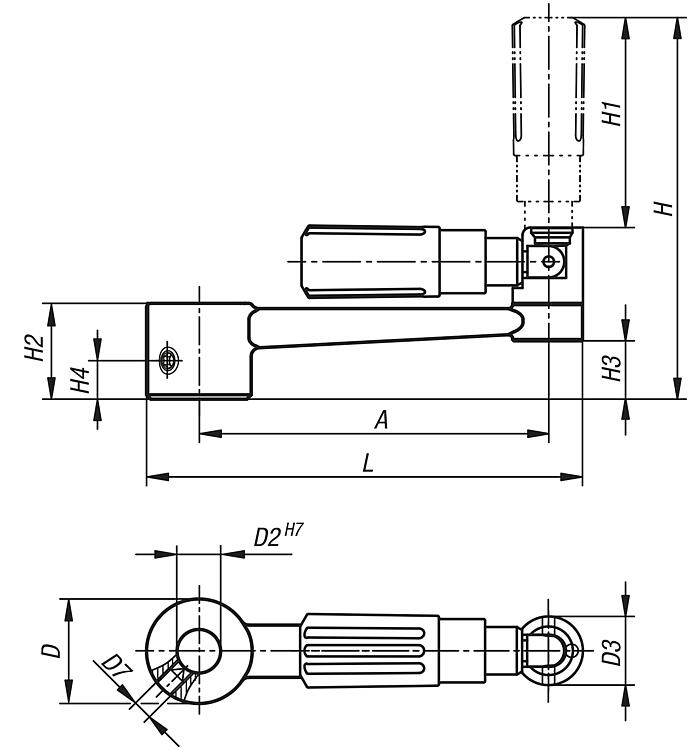

Kliky pro ruční ovládání, hliník, se sklopnou válcovou úchytkou s lícovaným otvorem

více informací

Výkresy

Kliky pro ruční ovládání, hliník, se sklopnou válcovou úchytkou s lícovaným otvorem

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
K0997.1110	kalibrovaný otvor	bez příčného otvoru	80	24	10	16	-	89	49	22	13,4	-	100
K0997.1212	kalibrovaný otvor	bez příčného otvoru	100	28	12	20	-	108	59,5	26	16	-	124
K0997.1314	kalibrovaný otvor	bez příčného otvoru	125	30	14	25	-	140	83	28	15,8	-	153
K0997.1417	kalibrovaný otvor	bez příčného otvoru	160	34	17	25	-	144	83	32	19,6	-	190
K0997.11106	kalibrovaný otvor	s příčnou dírou	80	24	10	16	M6	89	49	22	13,4	7,5	100
K0997.12126	kalibrovaný otvor	s příčnou dírou	100	28	12	20	M6	107,9	59,4	26	16	7,5	124
K0997.13146	kalibrovaný otvor	s příčnou dírou	125	30	14	26	M6	140,5	83,5	28	15,8	7,5	153
K0997.14176	kalibrovaný otvor	s příčnou dírou	160	34	17	26	M6	144,5	83,5	32	19,6	7,5	190

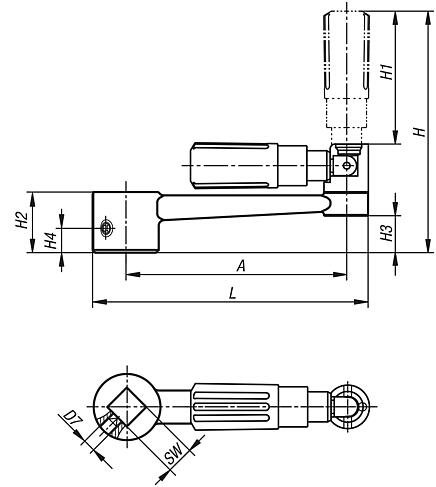

Kliky s otočnou válcovou rukojetí, hliník, se sklopnou válcovou úchytkou s vnitřním čtyřhranem

více informací

Výkresy

Kliky s otočnou válcovou rukojetí, hliník, se sklopnou válcovou úchytkou s vnitřním čtyřhranem

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
K0997.2110	vnitřní čtyřhran	bez příčného otvoru	80	24	16	-	89	49	22	13,4	-	100	10
K0997.2212	vnitřní čtyřhran	bez příčného otvoru	100	28	20	-	108	59,5	26	16	-	124	12
K0997.2314	vnitřní čtyřhran	bez příčného otvoru	125	30	25	-	140	83	28	15,8	-	153	14
K0997.2417	vnitřní čtyřhran	bez příčného otvoru	160	34	25	-	144	83	32	19,6	-	190	17
K0997.21106	vnitřní čtyřhran	s příčnou dírou	80	24	16	M6	89	49	22	13,4	7,5	100	10
K0997.22126	vnitřní čtyřhran	s příčnou dírou	100	28	20	M6	107,9	59,4	26	16	7,5	124	12
K0997.23146	vnitřní čtyřhran	s příčnou dírou	125	30	26	M6	140,5	83,5	28	15,8	7,5	153	14
K0997.24176	vnitřní čtyřhran	s příčnou dírou	160	34	26	M6	144,5	83,5	32	19,6	7,5	190	17
