K0684Ruční kliky zalomené podle DIN 468 |
zpět |
|
|
PopisMateriál:Tělesa klik z temperované nebo tvárné litiny.Provedení: Pískováno.Odkaz na výkres:Provedení D: Ruční klika s otočnou rukojetí
Provedení F: Ruční klika s pevnou rukojetí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

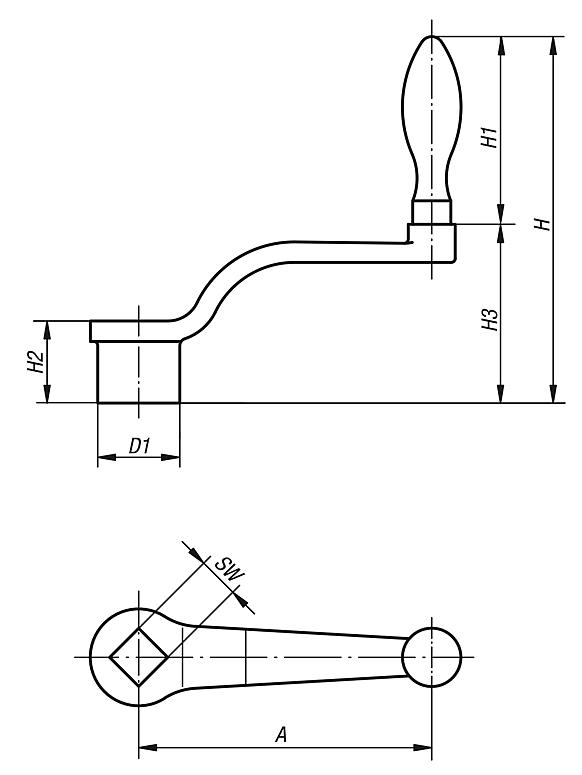

Výkresy (celkový přehled) |
Kliky pro ruční ovládání zalomeny, podle DIN 468, tvar D, s otočnou tvarovanou rukojetí |
více informací |
Objednací číslo
| Provedení
| A | D1 | H | H1 | H2 | H3 | SW | Průměr tvarovaná
rukojeť | CAD | Přís. | Cena | Objednat |
|---|
| K0684.206X10 | D | 63 | 20 | 92 | 52 | 20 | 40 | 10 +0,2 | 16 |  | | 0,00 € | | | K0684.208X10 | D | 80 | 24 | 109 | 65 | 24 | 44 | 10 +0,2 | 20 | | | 0,00 € | | | K0684.208X12 | D | 80 | 24 | 109 | 65 | 24 | 44 | 12 +0,2 | 20 | | | 0,00 € | | | K0684.210X12 | D | 100 | 28 | 120 | 65 | 28 | 55 | 12 +0,2 | 20 | | | 0,00 € | | | K0684.210X14 | D | 100 | 28 | 120 | 65 | 28 | 55 | 14 +0,3 | 20 | | | 0,00 € | | | K0684.212X14 | D | 125 | 34 | 141 | 83 | 34 | 58 | 14 +0,3 | 25 | | | 0,00 € | | | K0684.212X17 | D | 125 | 34 | 141 | 83 | 34 | 58 | 17 +0,3 | 25 | | | 0,00 € | | | K0684.216X17 | D | 160 | 37 | 153 | 83 | 38 | 70 | 17 +0,3 | 25 | | | 0,00 € | | | K0684.216X19 | D | 160 | 37 | 153 | 83 | 38 | 70 | 19 +0,3 | 25 | | | 0,00 € | | | K0684.220X19 | D | 200 | 40 | 189 | 105 | 44 | 84 | 19 +0,3 | 32 | | | 0,00 € | | | K0684.220X22 | D | 200 | 40 | 189 | 105 | 44 | 84 | 22 +0,3 | 32 | | | 0,00 € | |
|
Kliky pro ruční ovládání zalomeny, podle DIN 468, tvar F, s pevnou tvarovanou rukojetí |
více informací |
Objednací číslo
| Provedení
| A | D1 | H | H1 | H2 | H3 | SW | Průměr tvarovaná
rukojeť | CAD | Přís. | Cena | Objednat |
|---|
| K0684.106X10 | F | 63 | 20 | 92 | 52 | 20 | 40 | 10 +0,2 | 16 | | | 0,00 € | | | K0684.108X10 | F | 80 | 24 | 109 | 65 | 24 | 44 | 10 +0,2 | 20 | | | 0,00 € | | | K0684.108X12 | F | 80 | 24 | 109 | 65 | 24 | 44 | 12 +0,2 | 20 | | | 0,00 € | | | K0684.110X12 | F | 100 | 28 | 120 | 65 | 28 | 55 | 12 +0,2 | 20 | | | 0,00 € | | | K0684.110X14 | F | 100 | 28 | 120 | 65 | 28 | 55 | 14 +0,3 | 20 | | | 0,00 € | | | K0684.112X14 | F | 125 | 34 | 141 | 83 | 34 | 58 | 14 +0,3 | 25 | | | 0,00 € | | | K0684.112X17 | F | 125 | 34 | 141 | 83 | 34 | 58 | 17 +0,3 | 25 | | | 0,00 € | | | K0684.116X17 | F | 160 | 37 | 153 | 83 | 38 | 70 | 17 +0,3 | 25 | | | 0,00 € | | | K0684.116X19 | F | 160 | 37 | 153 | 83 | 38 | 70 | 19 +0,3 | 25 | | | 0,00 € | | | K0684.120X19 | F | 200 | 40 | 189 | 105 | 44 | 84 | 19 +0,3 | 32 | | | 0,00 € | | | K0684.120X22 | F | 200 | 40 | 189 | 105 | 44 | 84 | 22 +0,3 | 32 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
