Dvoupaprsková ruční ovládací kola z hliníku, leštěná

zpět

Produkty
- Ovládací prvky | normované díly
  - Kola pro ruční ovládání, kliky pro ruční ovládání, ukazatele polohy
    - Dvoupaprsková ruční ovládací kola z hliníku, leštěná

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Paprsková ovládací kola hliník.
Kuželová rukojeť z duroplastu PF 31 DIN 7708, černá, čep z pozinkované oceli.Provedení: Věnec kola vysoustružen a vyleštěn.
Na vyžádání:Náboje s vnitřním čtyřhranem nebo paprsková ovládací kola potažená plastem.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0162 Dvoupaprsková ruční ovládací kola z hliníku, leštěná

263 kB

Výkresy (celkový přehled)

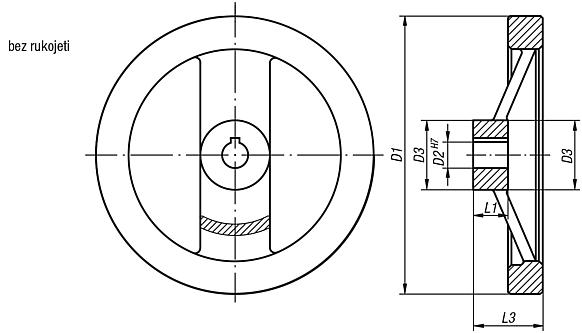

Dvoupaprsková ruční ovládací kola z hliníku, leštěná, bez válcového úchytu

více informací

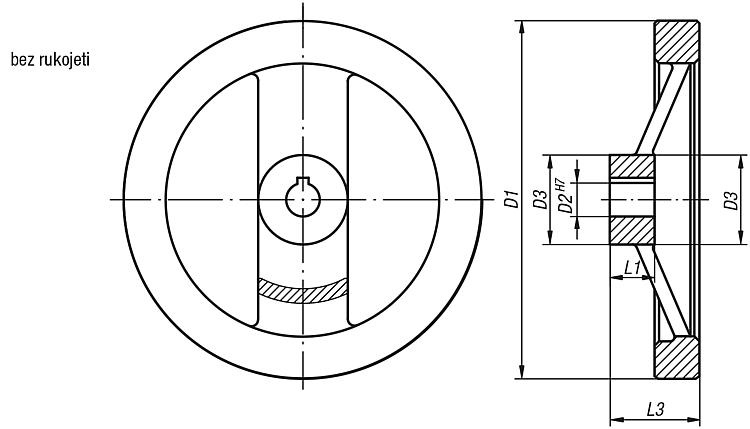

Výkresy

Dvoupaprsková ruční ovládací kola z hliníku, leštěná, bez válcového úchytu

Výběr/filtr zboží

Objednací číslo	Provedení 1	D1	D2	D3	L1	L3	B3	T
K0162.0080X10	kalibrovaný otvor	80	10H7	24	16	28	-	-
K0162.0080X12	kalibrovaný otvor	80	12H7	24	16	28	-	-
K0162.0100X10	kalibrovaný otvor	100	10H7	26	17	33	-	-
K0162.0100X12	kalibrovaný otvor	100	12H7	26	17	33	-	-
K0162.0125X12	kalibrovaný otvor	125	12H7	31	18	33,5	-	-
K0162.0125X14	kalibrovaný otvor	125	14H7	31	18	33,5	-	-
K0162.0160X14	kalibrovaný otvor	160	14H7	40	20	39	-	-
K0162.0160X16	kalibrovaný otvor	160	16H7	40	20	39	-	-
K0162.0200X18	kalibrovaný otvor	200	18H7	42	24	45	-	-
K0162.0200X20	kalibrovaný otvor	200	20H7	42	24	45	-	-
K0162.0250X22	kalibrovaný otvor	250	22H7	48	28	51	-	-
K0162.0250X26	kalibrovaný otvor	250	26H7	48	28	51	-	-
K0162.1080X10	lícovaný otvor s drážkou	80	10H7	24	16	28	3	11,4
K0162.1080X12	lícovaný otvor s drážkou	80	12H7	24	16	28	4	13,8
K0162.1100X10	lícovaný otvor s drážkou	100	10H7	26	17	33	3	11,4
K0162.1100X12	lícovaný otvor s drážkou	100	12H7	26	17	33	4	13,8
K0162.1125X12	lícovaný otvor s drážkou	125	12H7	31	18	33,5	4	13,8
K0162.1125X14	lícovaný otvor s drážkou	125	14H7	31	18	33,5	5	16,3
K0162.1160X14	lícovaný otvor s drážkou	160	14H7	40	20	39	5	16,3
K0162.1160X16	lícovaný otvor s drážkou	160	16H7	40	20	39	5	18,3
K0162.1200X18	lícovaný otvor s drážkou	200	18H7	42	24	45	6	20,8
K0162.1200X20	lícovaný otvor s drážkou	200	20H7	42	24	45	6	22,8
K0162.1250X22	lícovaný otvor s drážkou	250	22H7	48	28	51	6	24,8
K0162.1250X26	lícovaný otvor s drážkou	250	26H7	48	28	51	8	29,3

Dvoupaprsková ruční ovládací kola z hliníku, leštěná, s pevným válcovým úchytem

více informací

Výkresy

Dvoupaprsková ruční ovládací kola z hliníku, leštěná, s pevným válcovým úchytem

Výběr/filtr zboží

Objednací číslo	Provedení 1	D1	D2	D3	L1	L3	B3	T	pevná válcová rukojeť
K0162.2080X10	kalibrovaný otvor	80	10H7	24	16	28	-	-	ø18 x M6 x 40
K0162.2080X12	kalibrovaný otvor	80	12H7	24	16	28	-	-	ø18 x M6 x 40
K0162.2100X10	kalibrovaný otvor	100	10H7	26	17	33	-	-	ø18 x M6 x 40
K0162.2100X12	kalibrovaný otvor	100	12H7	26	17	33	-	-	ø18 x M6 x 40
K0162.2125X12	kalibrovaný otvor	125	12H7	31	18	33,5	-	-	ø21 x M8 x 50
K0162.2125X14	kalibrovaný otvor	125	14H7	31	18	33,5	-	-	ø21 x M8 x 50
K0162.2160X14	kalibrovaný otvor	160	14H7	40	20	39	-	-	ø26 x M10 x 80
K0162.2160X16	kalibrovaný otvor	160	16H7	40	20	39	-	-	ø26 x M10 x 80
K0162.2200X18	kalibrovaný otvor	200	18H7	42	24	45	-	-	ø26 x M10 x 80
K0162.2200X20	kalibrovaný otvor	200	20H7	42	24	45	-	-	ø26 x M10 x 80
K0162.2250X22	kalibrovaný otvor	250	22H7	48	28	51	-	-	ø28 x M12 x 90
K0162.2250X26	kalibrovaný otvor	250	26H7	48	28	51	-	-	ø28 x M12 x 90
K0162.3080X10	lícovaný otvor s drážkou	80	10H7	24	16	28	3	11,4	ø18 x M6 x 40
K0162.3080X12	lícovaný otvor s drážkou	80	12H7	24	16	28	4	13,8	ø18 x M6 x 40
K0162.3100X10	lícovaný otvor s drážkou	100	10H7	26	17	33	3	11,4	ø18 x M6 x 40
K0162.3100X12	lícovaný otvor s drážkou	100	12H7	26	17	33	4	13,8	ø18 x M6 x 40
K0162.3125X12	lícovaný otvor s drážkou	125	12H7	31	18	33,5	4	13,8	ø21 x M8 x 50
K0162.3125X14	lícovaný otvor s drážkou	125	14H7	31	18	33,5	5	16,3	ø21 x M8 x 50
K0162.3160X14	lícovaný otvor s drážkou	160	14H7	40	20	39	5	16,3	ø26 x M10 x 80
K0162.3160X16	lícovaný otvor s drážkou	160	16H7	40	20	39	5	18,3	ø26 x M10 x 80
K0162.3200X18	lícovaný otvor s drážkou	200	18H7	42	24	45	6	20,8	ø26 x M10 x 80
K0162.3200X20	lícovaný otvor s drážkou	200	20H7	42	24	45	6	22,8	ø26 x M10 x 80
K0162.3250X22	lícovaný otvor s drážkou	250	22H7	48	28	51	6	24,8	ø28 x M12 x 90
K0162.3250X26	lícovaný otvor s drážkou	250	26H7	48	28	51	8	29,3	ø28 x M12 x 90

Dvoupaprsková ruční ovládací kola z hliníku, leštěná, s otočným válcovým úchytem

více informací

Výkresy

Dvoupaprsková ruční ovládací kola z hliníku, leštěná, s otočným válcovým úchytem

Výběr/filtr zboží

Objednací číslo	Provedení 1	D1	D2	D3	L1	L3	B3	T	otočná válcová rukojeť
K0162.4080X10	kalibrovaný otvor	80	10H7	24	16	28	-	-	ø18 x M6 x 40
K0162.4080X12	kalibrovaný otvor	80	12H7	24	16	28	-	-	ø18 x M6 x 40
K0162.4100X10	kalibrovaný otvor	100	10H7	26	17	33	-	-	ø18 x M6 x 40
K0162.4100X12	kalibrovaný otvor	100	12H7	26	17	33	-	-	ø18 x M6 x 40
K0162.4125X12	kalibrovaný otvor	125	12H7	31	18	33,5	-	-	ø22 x M8 x 56
K0162.4125X14	kalibrovaný otvor	125	14H7	31	18	33,5	-	-	ø22 x M8 x 56
K0162.4160X14	kalibrovaný otvor	160	14H7	40	20	39	-	-	ø26 x M10 x 80
K0162.4160X16	kalibrovaný otvor	160	16H7	40	20	39	-	-	ø26 x M10 x 80
K0162.4200X18	kalibrovaný otvor	200	18H7	42	24	45	-	-	ø26 x M10 x 80
K0162.4200X20	kalibrovaný otvor	200	20H7	42	24	45	-	-	ø26 x M10 x 80
K0162.4250X22	kalibrovaný otvor	250	22H7	48	28	51	-	-	ø31 x M12 x 102
K0162.4250X26	kalibrovaný otvor	250	26H7	48	28	51	-	-	ø31 x M12 x 102
K0162.5080X10	lícovaný otvor s drážkou	80	10H7	24	16	28	3	11,4	ø18 x M6 x 40
K0162.5080X12	lícovaný otvor s drážkou	80	12H7	24	16	28	4	13,8	ø18 x M6 x 40
K0162.5100X10	lícovaný otvor s drážkou	100	10H7	26	17	33	3	11,4	ø18 x M6 x 40
K0162.5100X12	lícovaný otvor s drážkou	100	12H7	26	17	33	4	13,8	ø18 x M6 x 40
K0162.5125X12	lícovaný otvor s drážkou	125	12H7	31	18	33,5	4	13,8	ø22 x M8 x 56
K0162.5125X14	lícovaný otvor s drážkou	125	14H7	31	18	33,5	5	16,3	ø22 x M8 x 56
K0162.5160X14	lícovaný otvor s drážkou	160	14H7	40	20	39	5	16,3	ø26 x M10 x 80
K0162.5160X16	lícovaný otvor s drážkou	160	16H7	40	20	39	5	18,3	ø26 x M10 x 80
K0162.5200X18	lícovaný otvor s drážkou	200	18H7	42	24	45	6	20,8	ø26 x M10 x 80
K0162.5200X20	lícovaný otvor s drážkou	200	20H7	42	24	45	6	22,8	ø26 x M10 x 80
K0162.5250X22	lícovaný otvor s drážkou	250	22H7	48	28	51	6	24,8	ø31 x M12 x 102
K0162.5250X26	lícovaný otvor s drážkou	250	26H7	48	28	51	8	29,3	ø31 x M12 x 102
