K0175Upínací páka z plastu, nepřestavitelná, se závitovou vložkou z... |
zpět |
|
|
PopisMateriál:Ovládací úchyt z plastu vyztuženého skelnými vlákny.
Ocelové části třídy pevnosti 5.8.Provedení: Ovládací úchyt tmavošedý, ocelové díly modře pasivované.Upozornění:Nepřestavitelné svěrací páky je možné použít pro jednoduché upínání. Přitom je zpravidla zapotřebí dostatek prostoru, aby bylo možné pákou otočit o 360°.Na vyžádání:Nadstandardní provedení. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

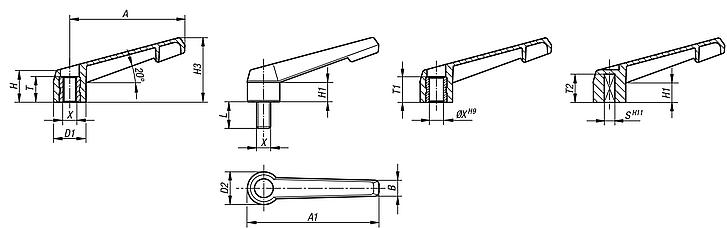

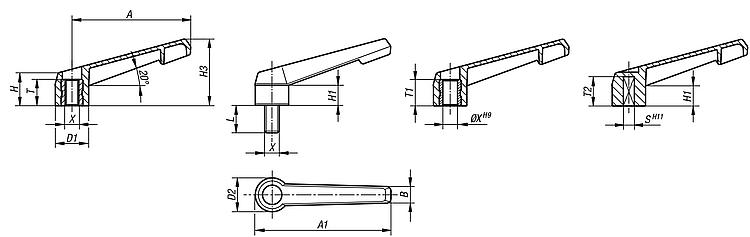

Výkresy (celkový přehled) |
Upínací páka z plastu, nepřestavitelná, s vnitřním závitem, se závitovou vložkou z oceli, modře pasivovaná |
více informací |
Objednací číslo
| Druh závitu | Velikost | X | T | D1 | D2 | H | H1 | H3 | A | A1 | B | CAD | Přís. | Cena | Objednat |
|---|
| K0175.104000 | vnitřní závit | 1 | M4 | 10 | 13,8 | 14 | 17 | 11 | 27 | 40 | 47 | 8 |  | | 0,00 € | | | K0175.105000 | vnitřní závit | 1 | M5 | 10 | 13,8 | 14 | 17 | 11 | 27 | 40 | 47 | 8 | | | 0,00 € | | | K0175.106000 | vnitřní závit | 1 | M6 | 10 | 13,8 | 14 | 17 | 11 | 27 | 40 | 47 | 8 | | | 0,00 € | | | K0175.208000 | vnitřní závit | 2 | M8 | 14 | 18,3 | 18,5 | 18 | 11 | 36,5 | 65 | 75 | 9 | | | 0,00 € | | | K0175.310000 | vnitřní závit | 3 | M10 | 14 | 21,8 | 22 | 22 | 14 | 45 | 80 | 91 | 11 | | | 0,00 € | | | K0175.412000 | vnitřní závit | 4 | M12 | 18 | 25,8 | 26 | 26 | 17 | 54 | 95 | 108 | 13 | | | 0,00 € | | | K0175.516000 | vnitřní závit | 5 | M16 | 18 | 30,8 | 31 | 31 | 21 | 63 | 110 | 126 | 16 | | | 0,00 € | |
|

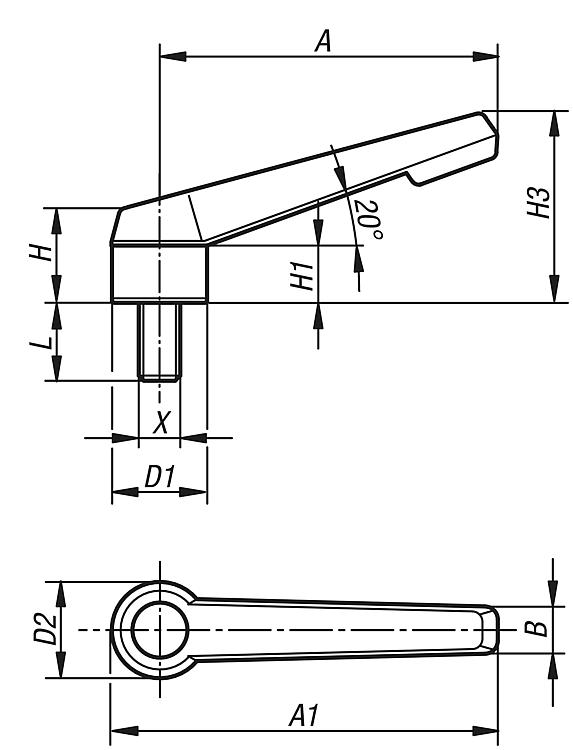

Upínací páka z plastu, nepřestavitelná, s vnějším závitem, se závitovou vložkou z oceli, modře pasivovaná |
více informací |
| Objednací číslo | Druh závitu | Velikost | X | D1 | D2 | H | H1 | H3 | A | A1 | B | L | CAD | Přís. | Cena | Objednat |
|---|
| K0175.105X20 | vnější závit | 1 | M5 | 13,8 | 14 | 17 | 11 | 27 | 40 | 47 | 8 | 20 | | | 0,00 € | | | K0175.106X20 | vnější závit | 1 | M6 | 13,8 | 14 | 17 | 11 | 27 | 40 | 47 | 8 | 20 | | | 0,00 € | | | K0175.208X15 | vnější závit | 2 | M8 | 18,3 | 18,5 | 18 | 11 | 36,5 | 65 | 75 | 9 | 15 | | | 0,00 € | | | K0175.208X20 | vnější závit | 2 | M8 | 18,3 | 18,5 | 18 | 11 | 36,5 | 65 | 75 | 9 | 20 | | | 0,00 € | | | K0175.208X30 | vnější závit | 2 | M8 | 18,3 | 18,5 | 18 | 11 | 36,5 | 65 | 75 | 9 | 30 | | | 0,00 € | | | K0175.310X30 | vnější závit | 3 | M10 | 21,8 | 22 | 22 | 14 | 45 | 80 | 91 | 11 | 30 | | | 0,00 € | | | K0175.412X30 | vnější závit | 4 | M12 | 25,8 | 26 | 26 | 17 | 54 | 95 | 108 | 13 | 30 | | | 0,00 € | | | K0175.516X40 | vnější závit | 5 | M16 | 30,8 | 31 | 31 | 21 | 63 | 110 | 126 | 16 | 40 | | | 0,00 € | |
|

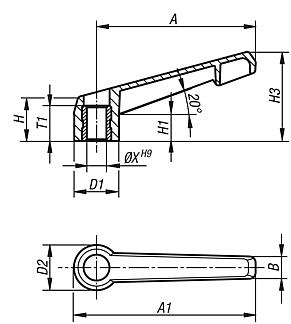

Upínací páka z plastu, nepřestavitelná, se zalícovaným otvorem, se závitovou vložkou z oceli, modře pasivovaná |
více informací |
Objednací číslo
| Druh závitu | Velikost | X | T1 | D1 | D2 | H | H1 | H3 | A | A1 | B | CAD | Přís. | Cena | Objednat |
|---|
| K0175.106001 | zalícovaný otvor | 1 | 6 | 10 | 13,8 | 14 | 17 | 11 | 27 | 40 | 47 | 8 | | | 0,00 € | | | K0175.208001 | zalícovaný otvor | 2 | 8 | 14 | 18,3 | 18,5 | 18 | 11 | 36,5 | 65 | 75 | 9 | | | 0,00 € | | | K0175.310001 | zalícovaný otvor | 3 | 10 | 14 | 21,8 | 22 | 22 | 14 | 45 | 80 | 91 | 11 | | | 0,00 € | | | K0175.412001 | zalícovaný otvor | 4 | 12 | 18 | 25,8 | 26 | 26 | 17 | 54 | 95 | 108 | 13 | | | 0,00 € | | | K0175.516001 | zalícovaný otvor | 5 | 16 | 18 | 30,8 | 31 | 31 | 21 | 63 | 110 | 126 | 16 | | | 0,00 € | |
|
Upínací páka z plastu, nepřestavitelná, s vnitřním čtyřhranem, se závitovou vložkou z oceli, modře pasivovaná |
více informací |
Objednací číslo
| Druh závitu | Velikost | S | T2 | D1 | D2 | H | H1 | H3 | A | A1 | B | CAD | Přís. | Cena | Objednat |
|---|
| K0175.105002 | vnitřní čtyřhran | 1 | 5 | 13 | 13,8 | 14 | 17 | 11 | 27 | 40 | 47 | 8 | | | 0,00 € | | | K0175.206002 | vnitřní čtyřhran | 2 | 6 | 16 | 18,3 | 18,5 | 18 | 11 | 36,5 | 65 | 75 | 9 | | | 0,00 € | | | K0175.308002 | vnitřní čtyřhran | 3 | 8 | 18 | 21,8 | 22 | 22 | 14 | 45 | 80 | 91 | 11 | | | 0,00 € | | | K0175.410002 | vnitřní čtyřhran | 4 | 10 | 20 | 25,8 | 26 | 26 | 17 | 54 | 95 | 108 | 13 | | | 0,00 € | | | K0175.512002 | vnitřní čtyřhran | 5 | 12 | 26 | 30,8 | 31 | 31 | 21 | 63 | 110 | 126 | 16 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
