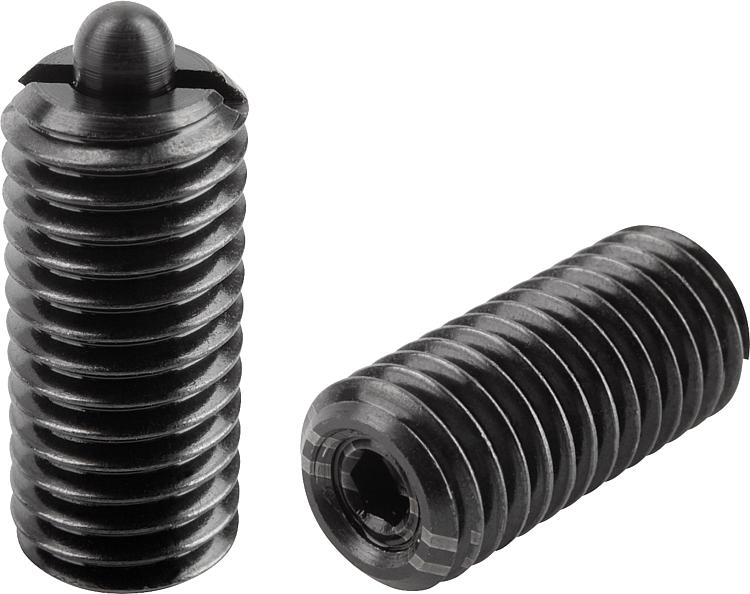

K0317_VFPouzdra s odpruženou kuličkou, s vnitřním šestihranem a tlačným... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro z oceli třídy pevnosti 5.8.
Tlačný čep z oceli.
Pružina pružinová ocel tř. D.Provedení: Brynýrováno. Tlačný čep kalený.Odkaz na výkres: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| D | D1 | H | L | T1 | N | S | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
Montážního klíče | CAD | Přís. | Cena | Objednat |
|---|
| K0317.205 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 11 | 29 | K0317.905 | |  | 0,00 € | | | K0317.206 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 14 | 37 | K0317.906 | | | 0,00 € | | | K0317.208 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 22 | 65 | K0317.908 | | | 0,00 € | | | K0317.210 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 19 | 70 | K0317.910 | | | 0,00 € | | | K0317.212 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 25 | 85 | K0317.912 | | | 0,00 € | | | K0317.216 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 60 | 150 | K0317.916 | | | 0,00 € | | | K0317.220 | M20 | 10 | 7 | 40 | 3 | 2,5 | 6 | 75 | 190 | - | | | 0,00 € | | | K0317.224 | M24 | 12 | 10 | 52 | 3 | 2,5 | 8 | 95 | 240 | - | | | 0,00 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
