Fünfsterngriffe Kunststoff (Duroplast), Gewindeeinsatz Stahl

zurück

Produkte
- Bedienteile | Normelemente
  - Griffe, Knöpfe
    - Fünfsterngriffe Kunststoff (Duroplast), Gewindeeinsatz Stahl

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Buchse bzw. Gewindebolzen Stahl, verzinkt.Ausführung:hochglanzpoliert.Hinweis:Bei den Ausführungen K0185.3205 und K0185.3206 ist die Buchse aus Messing.Auf Anfrage:Weitere Außengewinde, Schraubenlängen und Farben.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0185 Fünfsterngriffe Kunststoff (Duroplast), Gewindeeinsatz Stahl

142 kB

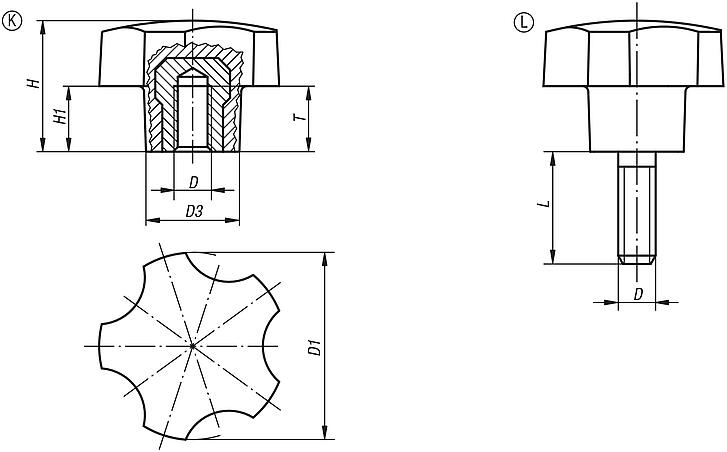

Zeichnungen (Gesamtübersicht)

Fünfsterngriffe Kunststoff (Duroplast), Gewindeeinsatz Stahl mit Innengewinde

mehr Info

Zeichnungen

Fünfsterngriffe Kunststoff (Duroplast), Gewindeeinsatz Stahl mit Innengewinde

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D3	H	H1	T
K0185.3205	K	M5	32	16	22,4	11,2	10
K0185.3206	K	M6	32	16	22,4	11,2	9
K0185.4006	K	M6	40	20	28	14	12
K0185.4008	K	M8	40	20	28	14	14
K0185.4010	K	M10	40	20	28	14	14
K0185.5008	K	M8	50	25	35	17,5	14
K0185.5010	K	M10	50	25	35	17,5	14

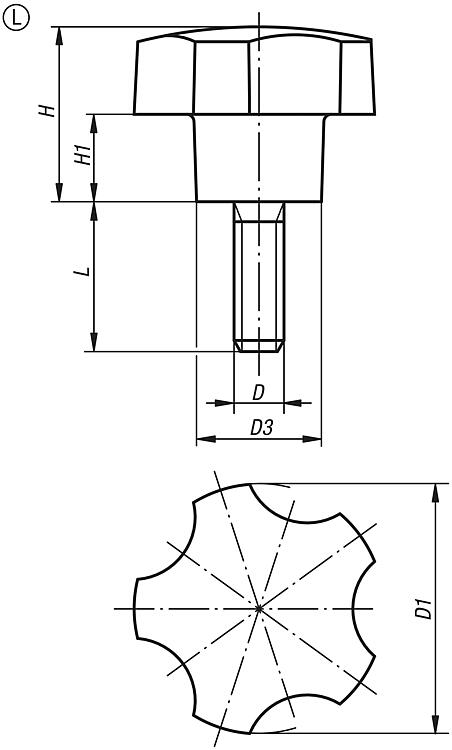

Fünfsterngriffe Kunststoff (Duroplast), Gewindeeinsatz Stahl mit Außengewinde

mehr Info

Zeichnungen

Fünfsterngriffe Kunststoff (Duroplast), Gewindeeinsatz Stahl mit Außengewinde

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D3	H	H1	L
K0185.3206X12	L	M6	32	16	22,4	11,2	12
K0185.3206X18	L	M6	32	16	22,4	11,2	18
K0185.3208X16	L	M8	32	16	22,4	11,2	16
K0185.3208X24	L	M8	32	16	22,4	11,2	24
K0185.4006X18	L	M6	40	20	28	14	18
K0185.4008X16	L	M8	40	20	28	14	16
K0185.4008X20	L	M8	40	20	28	14	20
K0185.4008X24	L	M8	40	20	28	14	24
K0185.4010X30	L	M10	40	20	28	14	30
K0185.5008X16	L	M8	50	25	35	17,5	16
K0185.5008X24	L	M8	50	25	35	17,5	24
K0185.5010X20	L	M10	50	25	35	17,5	20
K0185.5010X30	L	M10	50	25	35	17,5	30
