Dreisterngriffe mit hohem Bund, Außengewinde

zurück

Produkte
- Bedienteile | Normelemente
  - Griffe, Knöpfe
    - Dreisterngriffe mit hohem Bund
      - Dreisterngriffe mit hohem Bund, Außengewinde

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Duroplast PF 31, schwarz. Gewindebolzen aus Stahl, verzinkt oder Edelstahl, blank.Ausführung:hochglanzpoliert.Auf Anfrage:Weitere Außengewinde, Schraubenlängen und Farben.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0183_AG Dreisterngriffe mit hohem Bund, Außengewinde

139 kB

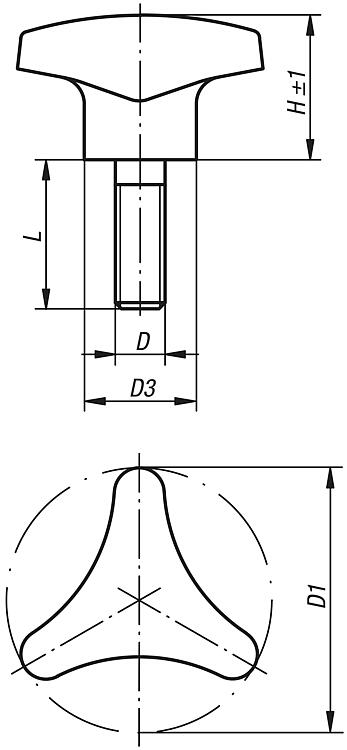

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Material Komponente	D	D1	D3	H	L	Preis
K0183.14006X15	L	Stahl	M6	40	14	22	15	auf Anfrage
K0183.14008X20	L	Stahl	M8	40	14	22	20	auf Anfrage
K0183.15008X20	L	Stahl	M8	50	18	28	20	auf Anfrage
K0183.15010X25	L	Stahl	M10	50	22	28	25	auf Anfrage
K0183.16210X25	L	Stahl	M10	62	22	35	25	auf Anfrage
K0183.24006X20	L	Edelstahl	M6	40	12	22	20	auf Anfrage
K0183.24008X20	L	Edelstahl	M8	40	12	22	20	auf Anfrage
K0183.25008X20	L	Edelstahl	M8	50	15	28	20	auf Anfrage
K0183.25010X30	L	Edelstahl	M10	50	15	28	30	auf Anfrage
K0183.26210X30	L	Edelstahl	M10	62	18	35	30	auf Anfrage
