DescrizioneMateriale:Acciaio o acciaio inox A2.Versione:Acciaio lucidato.

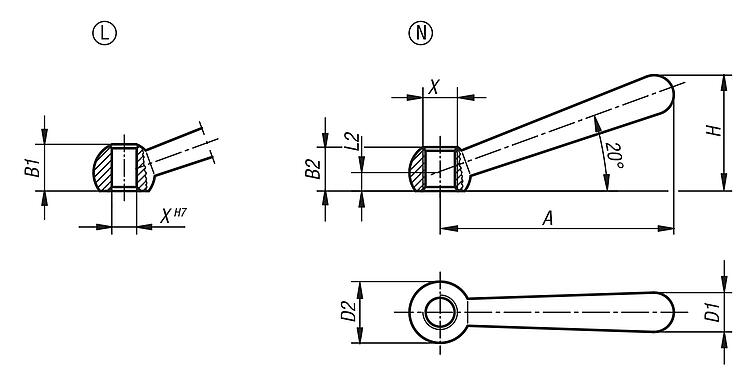

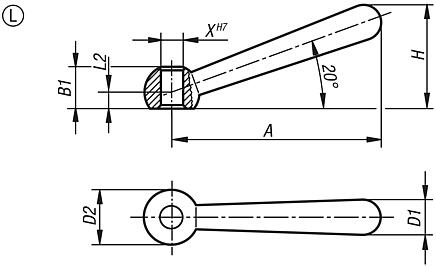

Acciaio inox 1.4301 sabbiato.Nota:In molti casi è più economico realizzare un collegamento fisso tra maniglia e riscontro utilizzando la colla invece delle viti prigioniere.Nota disegno:Forma L: con foro

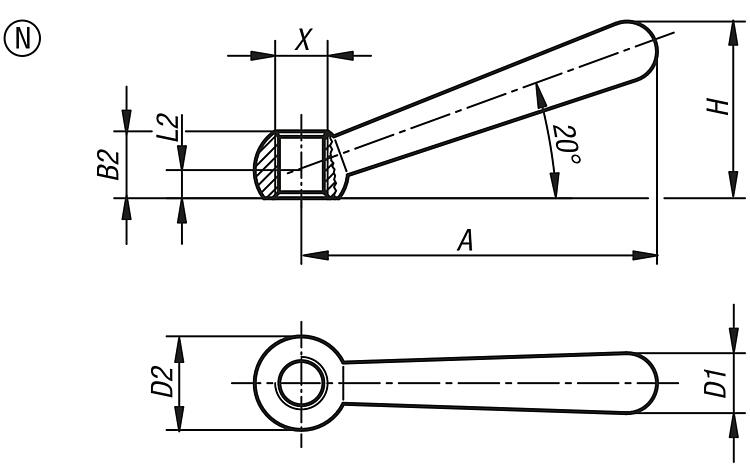

Forma N: con filettatura interna
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | X | A=Lunghezza maniglia | B1 | D1 | D2
Sfera | H | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0174.106 | L | acciaio | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 |  | | su richiesta | | | K0174.108 | L | acciaio | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | su richiesta | | | K0174.110 | L | acciaio | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | su richiesta | | | K0174.112 | L | acciaio | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | su richiesta | | | K0174.116 | L | acciaio | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | su richiesta | | | K0174.120 | L | acciaio | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | su richiesta | | | K0174.0106 | L | acciaio inox A2 | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | su richiesta | | | K0174.0108 | L | acciaio inox A2 | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | su richiesta | | | K0174.0110 | L | acciaio inox A2 | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | su richiesta | | | K0174.0112 | L | acciaio inox A2 | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | su richiesta | | | K0174.0116 | L | acciaio inox A2 | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | su richiesta | | | K0174.0120 | L | acciaio inox A2 | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | su richiesta | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | X | A=Lunghezza maniglia | B2 | D1 | D2
Sfera | H | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0174.206 | N | acciaio | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | su richiesta | | | K0174.208 | N | acciaio | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | su richiesta | | | K0174.210 | N | acciaio | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | su richiesta | | | K0174.212 | N | acciaio | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | su richiesta | | | K0174.216 | N | acciaio | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | su richiesta | | | K0174.220 | N | acciaio | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | su richiesta | | | K0174.0206 | N | acciaio inox A2 | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | su richiesta | | | K0174.0208 | N | acciaio inox A2 | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | su richiesta | | | K0174.0210 | N | acciaio inox A2 | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | su richiesta | | | K0174.0212 | N | acciaio inox A2 | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | su richiesta | | | K0174.0216 | N | acciaio inox A2 | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | su richiesta | | | K0174.0220 | N | acciaio inox A2 | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | su richiesta | |
|
