Descrizione articolo/immagini prodotto

DescrizioneMateriale:Inserto filettato in acciaio o acciaio inox.Versione:passivato.Nota:Gli inserti filettati permettono il riutilizzo e/o la riparazione dei fori filettati danneggiati, lacerati e grippati. Questo permette anche il recupero di prodotti pregiati.

Gli inserti filettati sono adatti per l'impiego con diversi materiali, anche metalli pesanti e getti.

Gli inserti con filettatura interna maggiore di M6 vengono forniti con quattro perni di arresto invece di due. Scostamenti consentiti: per le filettature indicate, vale la classe di tolleranza media, ossia 6H per filettatura dado e 6g per filettatura perno. Quote restanti ±0,25 mm.

Per le note tecniche consultare le istruzioni per l'uso degli inserti filettati.
Vantaggi:- Montaggio più semplice e rapido.
- L'inserto va fissato con cunei, in modo da impedire la torsione causata da avvolgimento o vibrazioni.

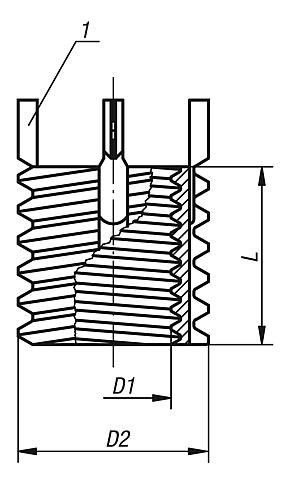

- Oltre all'utensile di montaggio, non sono necessari altri utensili speciali.Nota disegno:

1) Perno di arresto

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0398 Inserti filettati

201 kB

Istruzioni per l'uso degli inserti filettati

67,2 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	D1 Filettatura interna	D2 Filettatura esterna	L Lunghezza	Montaggio punta per foratura Ø	Montaggio imbocco Ø +0,25	Montaggio maschio filettatore	Montaggio altezza filettatura minima	Smontaggio punta per foratura Ø	Smontaggio profondità di foratura	N. ordine utensili di montaggio	Prezzo
K0398.05	acciaio	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	su richiesta
K0398.06	acciaio	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	su richiesta
K0398.08	acciaio	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	su richiesta
K0398.08X1	acciaio	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	su richiesta
K0398.10	acciaio	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	su richiesta
K0398.10X125	acciaio	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	su richiesta
K0398.12	acciaio	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	su richiesta
K0398.12X125	acciaio	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	su richiesta
K0398.105	acciaio inox	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	su richiesta
K0398.106	acciaio inox	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	su richiesta
K0398.108	acciaio inox	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	su richiesta
K0398.108X1	acciaio inox	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	su richiesta
K0398.110	acciaio inox	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	su richiesta
K0398.110X125	acciaio inox	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	su richiesta
K0398.112	acciaio inox	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	su richiesta
K0398.112X125	acciaio inox	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	su richiesta
