Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Ocel 1.0037.
Hliník EN AW-6060.Provedení: Ocel, pozinkovaná.
Hliník, eloxovaný.Upozornění:Tolerance se u trubek s kruhovým a čtvercovým profilem stanovují individuálně, a to v závislosti na celém systému upínaných trubek.

*Hliník čtyřhranná trubka 10X10 lze dodat výlučně jako plný materiál.Na vyžádání:- přířez podle požadavků (L max. 5000 mm)
- nerezové trubky (L max. 3000 mm)
Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0493 Trubky s kruhovým a čtyřhranným profilem

184 kB

Technické pokyny k trubkovému stavebnicovému systému z termoplastu

131 kB

Výkresy (celkový přehled)

Trubky s kruhovým profilem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Název	D1	D2	L
K0493.0112X500	ocel	Ø12 x 1,5	12 ±0,1	9	500
K0493.0112X1000	ocel	Ø12 x 1,5	12 ±0,1	9	1000
K0493.0112X2000	ocel	Ø12 x 1,5	12 ±0,1	9	2000
K0493.0114X500	ocel	Ø14 x 1,5	14 ±0,1	11	500
K0493.0114X1000	ocel	Ø14 x 1,5	14 ±0,1	11	1000
K0493.0114X2000	ocel	Ø14 x 1,5	14 ±0,1	11	2000
K0493.0115X500	ocel	Ø15 x 1,5	15 ±0,1	12	500
K0493.0115X1000	ocel	Ø15 x 1,5	15 ±0,1	12	1000
K0493.0115X2000	ocel	Ø15 x 1,5	15 ±0,1	12	2000
K0493.0116X500	ocel	Ø16 x 1,5	16 ±0,1	13	500
K0493.0116X1000	ocel	Ø16 x 1,5	16 ±0,1	13	1000
K0493.0116X2000	ocel	Ø16 x 1,5	16 ±0,1	13	2000
K0493.0118X500	ocel	Ø18 x 1,5	18 ±0,1	15	500
K0493.0118X1000	ocel	Ø18 x 1,5	18 ±0,1	15	1000
K0493.0118X2000	ocel	Ø18 x 1,5	18 ±0,1	15	2000
K0493.0120X500	ocel	Ø20 x 2	20 ±0,1	16	500
K0493.0120X1000	ocel	Ø20 x 2	20 ±0,1	16	1000
K0493.0120X2000	ocel	Ø20 x 2	20 ±0,1	16	2000
K0493.0125X500	ocel	Ø25 x 2	25 ±0,1	21	500
K0493.0125X1000	ocel	Ø25 x 2	25 ±0,1	21	1000
K0493.0125X2000	ocel	Ø25 x 2	25 ±0,1	21	2000
K0493.0130X500	ocel	Ø30 x 2	30 ±0,1	26	500
K0493.0130X1000	ocel	Ø30 x 2	30 ±0,1	26	1000
K0493.0130X2000	ocel	Ø30 x 2	30 ±0,1	26	2000
K0493.0140X500	ocel	Ø40 x 4	40 ±0,15	32	500
K0493.0140X1000	ocel	Ø40 x 4	40 ±0,15	32	1000
K0493.0140X2000	ocel	Ø40 x 4	40 ±0,15	32	2000
K0493.0150X500	ocel	Ø50 x 4	50 ±0,2	42	500
K0493.0150X1000	ocel	Ø50 x 4	50 ±0,2	42	1000
K0493.0150X2000	ocel	Ø50 x 4	50 ±0,2	42	2000
K0493.0220X500	hliník	Ø20 x 3	20 ±0,1	14	500
K0493.0220X1000	hliník	Ø20 x 3	20 ±0,1	14	1000
K0493.0220X2000	hliník	Ø20 x 3	20 ±0,1	14	2000
K0493.0230X500	hliník	Ø30 x 2	30 ±0,1	26	500
K0493.0230X1000	hliník	Ø30 x 2	30 ±0,1	26	1000
K0493.0230X2000	hliník	Ø30 x 2	30 ±0,1	26	2000
K0493.0240X500	hliník	Ø40 x 3	40 ±0,15	34	500
K0493.0240X1000	hliník	Ø40 x 3	40 ±0,15	34	1000
K0493.0240X2000	hliník	Ø40 x 3	40 ±0,15	34	2000
K0493.0250X500	hliník	Ø50 x 3	50 ±0,2	44	500
K0493.0250X1000	hliník	Ø50 x 3	50 ±0,2	44	1000
K0493.0250X2000	hliník	Ø50 x 3	50 ±0,2	44	2000

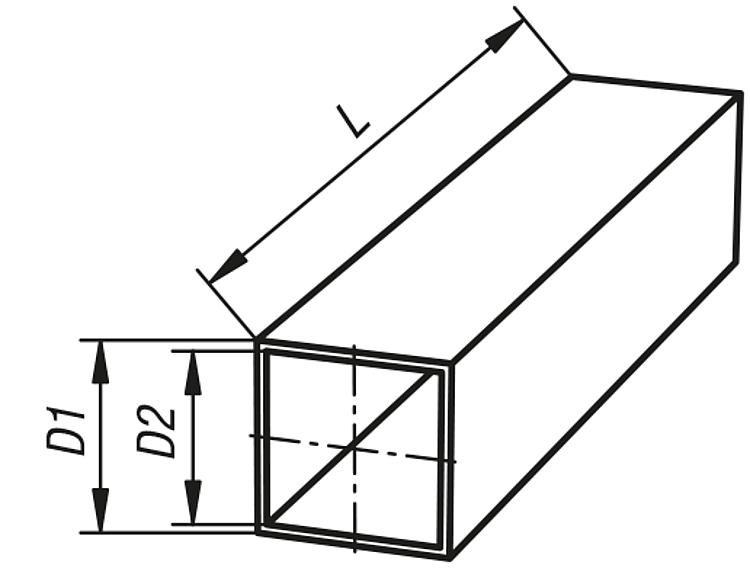

Čtyřhranné profily

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Název	D1	D2	L
K0493.4120X500	ocel	20 x 20 x 1	20 ±0,3	18	500
K0493.4120X1000	ocel	20 x 20 x 1	20 ±0,3	18	1000
K0493.4120X2000	ocel	20 x 20 x 1	20 ±0,3	18	2000
K0493.4125X500	ocel	25 x 25 x 1,5	25 ±0,3	22	500
K0493.4125X1000	ocel	25 x 25 x 1,5	25 ±0,3	22	1000
K0493.4125X2000	ocel	25 x 25 x 1,5	25 ±0,3	22	2000
K0493.4130X500	ocel	30 x 30 x 2	30 ±0,3	26	500
K0493.4130X1000	ocel	30 x 30 x 2	30 ±0,3	26	1000
K0493.4130X2000	ocel	30 x 30 x 2	30 ±0,3	26	2000
K0493.4140X500	ocel	40 x 40 x 3	40 ±0,4	34	500
K0493.4140X1000	ocel	40 x 40 x 3	40 ±0,4	34	1000
K0493.4140X2000	ocel	40 x 40 x 3	40 ±0,4	34	2000
K0493.4210X500	hliník	10 x 10	10*	-	500
K0493.4210X1000	hliník	10 x 10	10*	-	1000
K0493.4210X2000	hliník	10 x 10	10*	-	2000
K0493.4220X500	hliník	20 x 20 x 1,5	20 ±0,2	17	500
K0493.4220X1000	hliník	20 x 20 x 1,5	20 ±0,2	17	1000
K0493.4220X2000	hliník	20 x 20 x 1,5	20 ±0,2	17	2000
K0493.4230X500	hliník	30 x 30 x 2	30 ±0,2	26	500
K0493.4230X1000	hliník	30 x 30 x 2	30 ±0,2	26	1000
K0493.4230X2000	hliník	30 x 30 x 2	30 ±0,2	26	2000
K0493.4240X500	hliník	40 x 40 x 4	40 ±0,3	32	500
K0493.4240X1000	hliník	40 x 40 x 4	40 ±0,3	32	1000
K0493.4240X2000	hliník	40 x 40 x 4	40 ±0,3	32	2000
