Trubkové kloubové spojky z hliníku, s vnějším ozubením

zpět

Produkty
- Ovládací prvky | normované díly
  - Spojovací prvky na trubky, profilové spojky
    - Trubková spojka
      - Trubkové kloubové spojky z hliníku, s vnějším ozubením

Popis zboží/obrázky produktu

PopisMateriál:Hliníková litina.
Svěrací šroub s maticí, ocel.Provedení: Hladce vyleštěno.
Svěrací šroub s maticí, pozinkováno.Upozornění:Trubkové kloubové spojky s vnějším ozubením lze s trubkovými kloubové spojky s vnitřním ozubením (K0484, K0486 nebo K0487) spojit do jednoho kloubového prvku.

Max. krouticí moment k dotažení svěracích šroubů:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Šestihranná matice DIN 985
- Šestihranné šrouby DIN 933

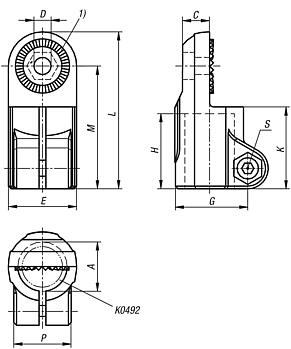

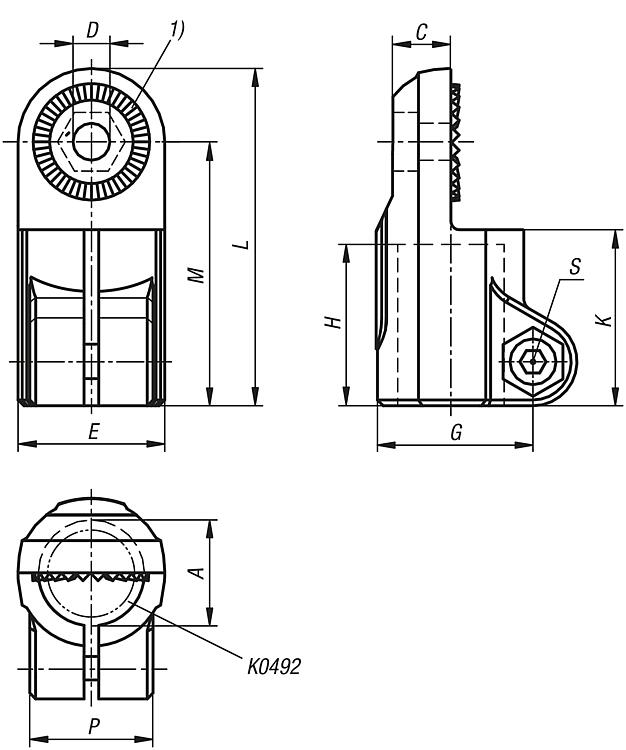

- Šroub s válcovou hlavou DIN 6912Odkaz na výkres:

1) 15° ozubení

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0485 Trubkové kloubové spojky z hliníku, s vnějším ozubením

345 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	A	C	D	E	G	H	K	L	M	P	S	F kN	Mb (Nm)	Mv (Nm)
K0485.512	12,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9
K0485.514	14,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9
K0485.516	16,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9
K0485.518	18,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9
K0485.520	20	16	9	40	40	45	50	93	73	33	M8	4,9	91	94
K0485.525	25,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94
K0485.530	30,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94
K0485.540	40,2	22	11	56	56	60	68	128	100	48	M10	6	267	181
