K0495

Jednotky lineárních vedení z nerezové oceli

zpět

Produkty
- Produktové řady
  - Nerez, ušlechtilá ocel
    - Jednotky lineárních vedení z nerezové oceli

Popis zboží/obrázky produktu

PopisMateriál:Přesná trubka podle DIN EN 10305, nerezová ocel 1.4301.
Vřeteno s trapézovým závitem, pravý závit, válcovaný, nerezová ocel 1.4301.Upozornění:Střední rozmezí otáček, samosvorné.

zdvih S = délka L – (2 x L2 + J).Na vyžádání:Levý závit, 2 hnací čepy, další zdvihy nebo ovládací kola.Příslušenství:- Vedení nerezová ocel K0496, K0498, K0499
- Svorky k systému na spojování trubekPrincip funkce:Rotační pohyb závitového vřetena je převeden na lineární pohyb vodícího supportu.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0495 Jednotky lineárních vedení z nerezové oceli

122 kB

Technické pokyny k lineárním jednotkám trubkového systému

67,3 kB

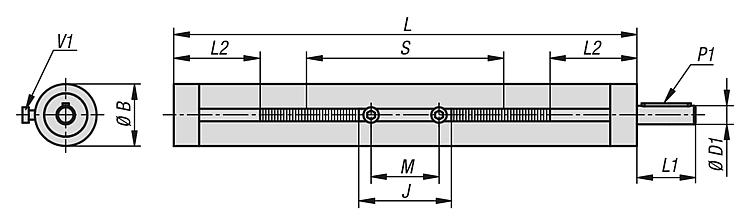

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	Typ E	Vřeteno	L	Zdvih S	B	D1	J	L1	L2	M	P1 Lícované pero DIN 6885	V1
K0495.1300101X300	s uložením kuličkového ložiska	30	Tr 14x3	300	109	30	8 h8	31	26	80	22	2 x 2 x 20	M4x8
K0495.1300101X500	s uložením kuličkového ložiska	30	Tr 14x3	500	309	30	8 h8	31	26	80	22	2 x 2 x 20	M4x8
K0495.1300101X800	s uložením kuličkového ložiska	30	Tr 14x3	800	609	30	8 h8	31	26	80	22	2 x 2 x 20	M4x8
K0495.1400101X300	s uložením kuličkového ložiska	40	Tr 20x4	300	107	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10
K0495.1400101X500	s uložením kuličkového ložiska	40	Tr 20x4	500	307	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10
K0495.1400101X800	s uložením kuličkového ložiska	40	Tr 20x4	800	607	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10
K0495.1400101X1000	s uložením kuličkového ložiska	40	Tr 20x4	1000	807	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10
