Křídlové ovládací matice "Miniwing" z nerezové oceli

zpět

Produkty
- Ovládací prvky | normované díly
  - Ovládací prvky
    - Křídlové ovládací matice "Miniwing" z nerezové oceli

Popis zboží/obrázky produktu

PopisPopis výrobku:Křídlová matice Miniwing se vyznačuje svou ergonomickou a kompaktní konstrukcí.
Použité materiály umožňují univerzální použití až po aplikace s nejvyššími požadavky na odolnost vůči korozi.Materiál:Provedení: Leštěno nebo pískováno.Upozornění:Závit M5 je kompatibilní s těsnicí podložkou Hygienic USIT® K1491.Příslušenství:

Těsnicí podložka a podložka Hygienic USIT^® K1491 pro šroubovací plochy.

Odkaz na výkres:

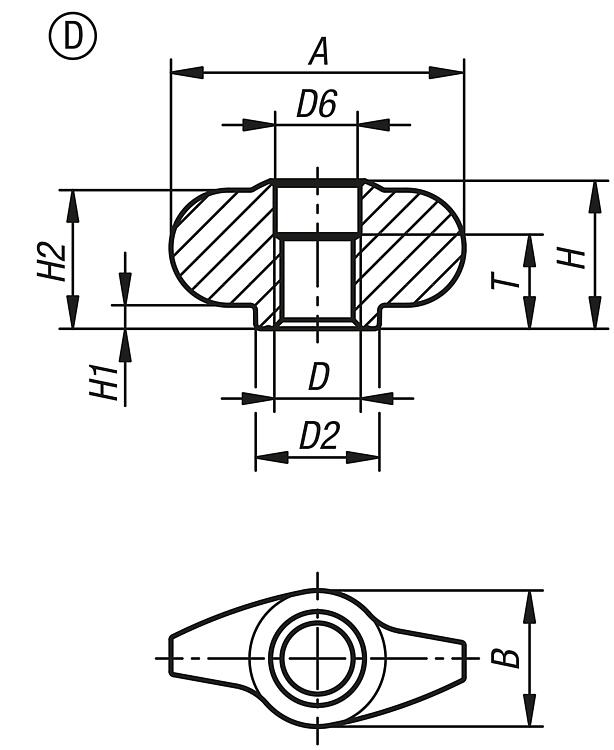

Provedení D: vnitřní závit, průběžný

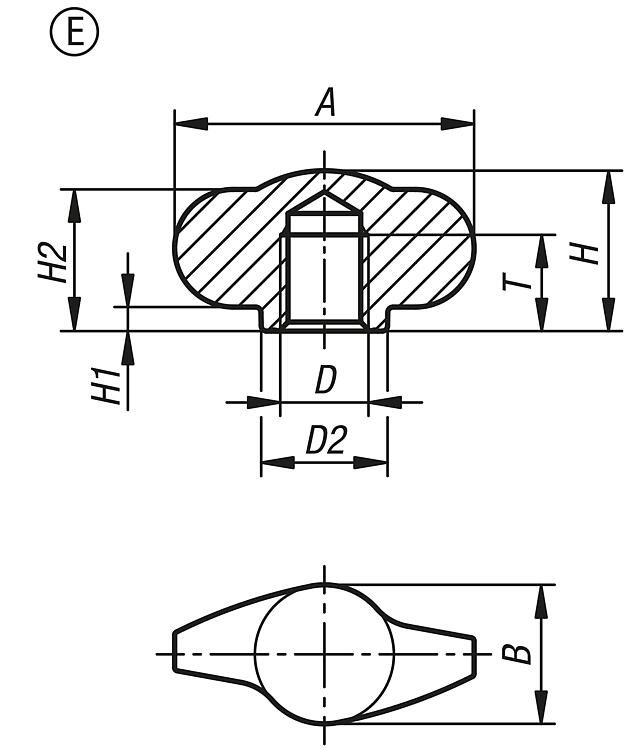

Provedení E: slepý otvor se závitem

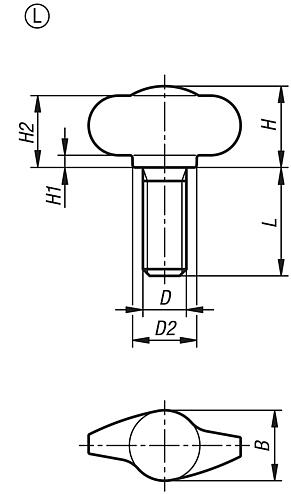

Provedení L: vnější závit

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2041 Křídlové ovládací matice "Miniwing" z nerezové oceli

181 kB

Výkresy (celkový přehled)

Křídlové ovládací matice "Miniwing" z nerezové oceli, provedení D, závit navrtaný

více informací

Výkresy

Křídlové ovládací matice "Miniwing" z nerezové oceli, provedení D, závit navrtaný

Výběr/filtr zboží

Objednací číslo	Provedení	Ocelový klíč	Povrch základního tělesa	A	B	D	D2	D6	H	H1	H2	T
K2041.4280412	D	1.4308	leštěný	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280512	D	1.4308	leštěný	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280612	D	1.4308	leštěný	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280812	D	1.4308	leštěný	28	13	M8	11,8	8,1	14,1	2,25	13,25	9
K2041.4280411	D	1.4308	pískováno	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280511	D	1.4308	pískováno	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280611	D	1.4308	pískováno	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280811	D	1.4308	pískováno	28	13	M8	11,8	8,1	14,1	2,25	13,25	9
K2041.4280422	D	1.4404	leštěný	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280522	D	1.4404	leštěný	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280622	D	1.4404	leštěný	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280822	D	1.4404	leštěný	28	13	M8	11,8	8,1	14,1	2,25	13,25	9
K2041.4280421	D	1.4404	pískováno	28	13	M4	11,8	8,1	14,1	2,25	13,25	9
K2041.4280521	D	1.4404	pískováno	28	13	M5	11,8	8,1	14,1	2,25	13,25	9
K2041.4280621	D	1.4404	pískováno	28	13	M6	11,8	8,1	14,1	2,25	13,25	9
K2041.4280821	D	1.4404	pískováno	28	13	M8	11,8	8,1	14,1	2,25	13,25	9

Křídlové ovládací matice "Miniwing" z nerezové oceli, provedení E, slepý otvor se závitem

více informací

Výkresy

Křídlové ovládací matice "Miniwing" z nerezové oceli, provedení E, slepý otvor se závitem

Výběr/filtr zboží

Objednací číslo	Provedení	Ocelový klíč	Povrch základního tělesa	A	B	D	D2	H	H1	H2	T
K2041.5280412	E	1.4308	leštěný	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280512	E	1.4308	leštěný	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280612	E	1.4308	leštěný	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280812	E	1.4308	leštěný	28	13	M8	11,8	15	2,25	13,25	9
K2041.5280411	E	1.4308	pískováno	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280511	E	1.4308	pískováno	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280611	E	1.4308	pískováno	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280811	E	1.4308	pískováno	28	13	M8	11,8	15	2,25	13,25	9
K2041.5280422	E	1.4404	leštěný	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280522	E	1.4404	leštěný	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280622	E	1.4404	leštěný	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280822	E	1.4404	leštěný	28	13	M8	11,8	15	2,25	13,25	9
K2041.5280421	E	1.4404	pískováno	28	13	M4	11,8	15	2,25	13,25	6
K2041.5280521	E	1.4404	pískováno	28	13	M5	11,8	15	2,25	13,25	7,5
K2041.5280621	E	1.4404	pískováno	28	13	M6	11,8	15	2,25	13,25	9
K2041.5280821	E	1.4404	pískováno	28	13	M8	11,8	15	2,25	13,25	9

Křídlové matice "Miniwing", z nerezové oceli, provedení L, s vnějším závitem

více informací

Výkresy

Křídlové matice "Miniwing", z nerezové oceli, provedení L, s vnějším závitem

Výběr/filtr zboží

Objednací číslo	Provedení	Ocelový klíč	Povrch základního tělesa	A	B	D	D2	H	H1	H2	L
K2041.6280412X8	L	1.4308	leštěný	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280512X10	L	1.4308	leštěný	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280512X15	L	1.4308	leštěný	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280512X20	L	1.4308	leštěný	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280612X10	L	1.4308	leštěný	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280612X15	L	1.4308	leštěný	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280612X20	L	1.4308	leštěný	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280612X25	L	1.4308	leštěný	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280612X30	L	1.4308	leštěný	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280812X20	L	1.4308	leštěný	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280812X25	L	1.4308	leštěný	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280812X30	L	1.4308	leštěný	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280812X40	L	1.4308	leštěný	28	13	M8	11,8	15	2,25	13,25	40
K2041.6280411X8	L	1.4308	pískováno	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280511X10	L	1.4308	pískováno	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280511X15	L	1.4308	pískováno	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280511X20	L	1.4308	pískováno	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280611X10	L	1.4308	pískováno	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280611X15	L	1.4308	pískováno	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280611X20	L	1.4308	pískováno	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280611X25	L	1.4308	pískováno	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280611X30	L	1.4308	pískováno	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280811X20	L	1.4308	pískováno	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280811X25	L	1.4308	pískováno	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280811X30	L	1.4308	pískováno	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280811X40	L	1.4308	pískováno	28	13	M8	11,8	15	2,25	13,25	40
K2041.6280422X8	L	1.4404	leštěný	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280522X10	L	1.4404	leštěný	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280522X15	L	1.4404	leštěný	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280522X20	L	1.4404	leštěný	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280622X10	L	1.4404	leštěný	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280622X15	L	1.4404	leštěný	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280622X20	L	1.4404	leštěný	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280622X25	L	1.4404	leštěný	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280622X30	L	1.4404	leštěný	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280822X20	L	1.4404	leštěný	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280822X25	L	1.4404	leštěný	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280822X30	L	1.4404	leštěný	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280822X40	L	1.4404	leštěný	28	13	M8	11,8	15	2,25	13,25	40
K2041.6280421X8	L	1.4404	pískováno	28	13	M4	11,8	15	2,25	13,25	8
K2041.6280521X10	L	1.4404	pískováno	28	13	M5	11,8	15	2,25	13,25	10
K2041.6280521X15	L	1.4404	pískováno	28	13	M5	11,8	15	2,25	13,25	15
K2041.6280521X20	L	1.4404	pískováno	28	13	M5	11,8	15	2,25	13,25	20
K2041.6280621X10	L	1.4404	pískováno	28	13	M6	11,8	15	2,25	13,25	10
K2041.6280621X15	L	1.4404	pískováno	28	13	M6	11,8	15	2,25	13,25	15
K2041.6280621X20	L	1.4404	pískováno	28	13	M6	11,8	15	2,25	13,25	20
K2041.6280621X25	L	1.4404	pískováno	28	13	M6	11,8	15	2,25	13,25	25
K2041.6280621X30	L	1.4404	pískováno	28	13	M6	11,8	15	2,25	13,25	30
K2041.6280821X20	L	1.4404	pískováno	28	13	M8	11,8	15	2,25	13,25	20
K2041.6280821X25	L	1.4404	pískováno	28	13	M8	11,8	15	2,25	13,25	25
K2041.6280821X30	L	1.4404	pískováno	28	13	M8	11,8	15	2,25	13,25	30
K2041.6280821X40	L	1.4404	pískováno	28	13	M8	11,8	15	2,25	13,25	40
