Popis zboží/obrázky produktu

PopisMateriál:Ocel (německé provedení od M12 z temperované litiny) nebo nerezové oceli A2.Provedení: Ocel a temperovaná litina galvanicky zinkovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Křídlové matice mohou být utahovány ručně bez použití nářadí a (většinou) také opět povolovány.Odkaz na výkres:

DE = německé provedení podobné DIN 315
AM = americké provedení

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2344 Křídlové matice

137 kB

Výkresy (celkový přehled)

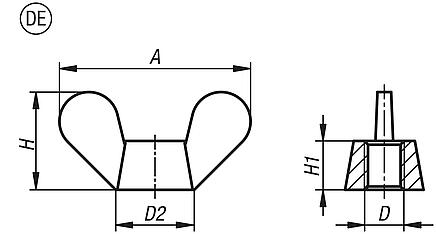

Křídlové matice, provedení DE, německé provedení podobné DIN 315

více informací

Výkresy

Křídlové matice, provedení DE, německé provedení podobné DIN 315

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	A max.	D2 max.	H	H1
K2344.104	DE	ocel	M4	20	8	10,5	4,6
K2344.105	DE	ocel	M5	26	11	13	6,5
K2344.106	DE	ocel	M6	33	13	17	8
K2344.108	DE	ocel	M8	39	16	20	10
K2344.110	DE	ocel	M10	51	20	25	12
K2344.112	DE	temperovaná litina	M12	65	23	33,5	14
K2344.116	DE	temperovaná litina	M16	73	29	37,5	17
K2344.120	DE	temperovaná litina	M20	90	35	46,5	21
K2344.1104	DE	nerezová ocel A2	M4	20	8	10,5	4,6
K2344.1105	DE	nerezová ocel A2	M5	26	11	13	6,5
K2344.1106	DE	nerezová ocel A2	M6	33	13	17	8
K2344.1108	DE	nerezová ocel A2	M8	39	16	20	10
K2344.1110	DE	nerezová ocel A2	M10	51	20	25	12
K2344.1112	DE	nerezová ocel A2	M12	65	23	33,5	14
K2344.1116	DE	nerezová ocel A2	M16	73	29	37,5	17
K2344.1120	DE	nerezová ocel A2	M20	90	35	46,5	21

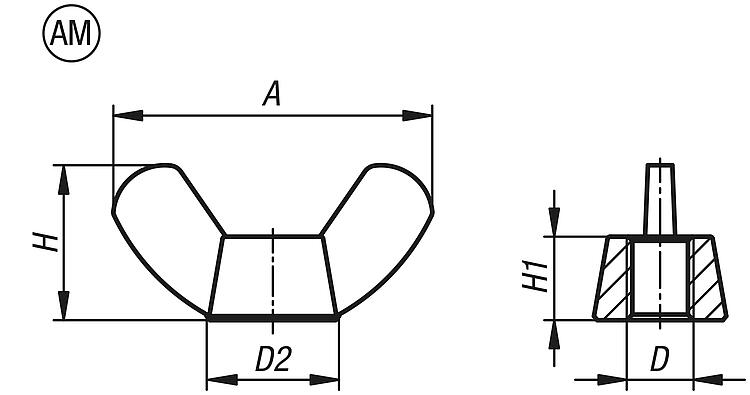

Křídlové matice, provedení AM, americké provedení

více informací

Výkresy

Křídlové matice, provedení AM, americké provedení

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	A max.	D2 max.	H	H1
K2344.204	AM	ocel	M4	18,5	8	8,8	3
K2344.205	AM	ocel	M5	22	11	10,5	4
K2344.206	AM	ocel	M6	26,8	13	12,9	4,9
K2344.208	AM	ocel	M8	30,3	14	14,8	5,4
K2344.210	AM	ocel	M10	35,3	16,5	17,3	6,3
K2344.212	AM	ocel	M12	47,5	22,5	22,5	7,9
K2344.1204	AM	nerezová ocel A2	M4	18,5	8	8,8	3
K2344.1205	AM	nerezová ocel A2	M5	22	11	10,5	4
K2344.1206	AM	nerezová ocel A2	M6	26,8	13	12,9	4,9
K2344.1208	AM	nerezová ocel A2	M8	30,3	14	14,8	5,4
K2344.1210	AM	nerezová ocel A2	M10	35,3	16,5	17,3	6,3
K2344.1212	AM	nerezová ocel A2	M12	47,5	22,5	22,5	7,9
