Hvězdicové ovládací matice s předsazeným ocelovým pouzdrem

zpět

Produkty
- Ovládací prvky | normované díly
  - Ovládací prvky
    - Hvězdicové ovládací matice s předsazeným ocelovým pouzdrem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Termoplast, černý.
Ocelové části třídy pevnosti 5.8 nebo nerezová ocel 1.4305.Provedení: Ocelové části modře pasivované nebo z nerezové oceli bez povrchové úpravy.Upozornění:Hvězdicové ovládací matice s předsazeným ocelovým pouzdrem jsou zvláště vhodné jako neprůběžné provedení či provedení s vnitřním závitem pro spojení pomocí příčných kolíků.

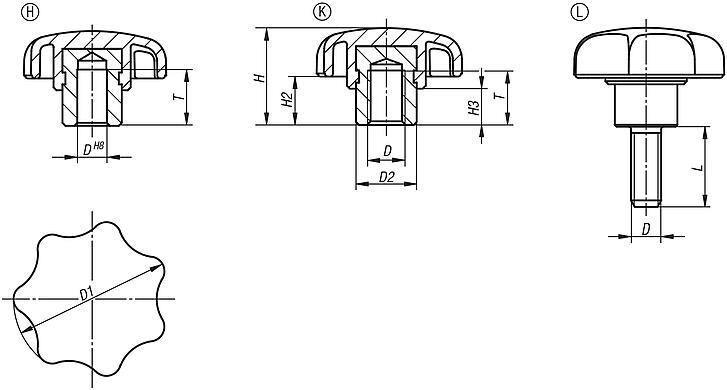

Odkaz na výkres:

Provedení H: pouzdro se slepým otvorem
Provedení K: pouzdro se závitem
Provedení L: vnější závit

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0153 Hvězdicové ovládací matice s předsazeným ocelovým pouzdrem

166 kB

Výkresy (celkový přehled)

Hvězdicové úchytky, provedení H, s předsazeným ocelovým pouzdrem se slepým otvorem

více informací

Výkresy

Hvězdicové úchytky, provedení H, s předsazeným ocelovým pouzdrem se slepým otvorem

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál komponenty	D	D1	D2	H	H2	H3	T
K0153.105	H	ocel	5	25	10	17	9	7	9,5
K0153.106	H	ocel	6	32	13,5	21	11	9,5	12,5
K0153.1061	H	ocel	6	40	13,5	25	13	10	12,5
K0153.108	H	ocel	8	40	13,5	25	13	10	12,5
K0153.1081	H	ocel	8	50	19	32	17	12	19,5
K0153.110	H	ocel	10	50	19	32	17	12	19,5
K0153.1101	H	ocel	10	63	19	37	18	12	19,5
K0153.112	H	ocel	12	63	19	37	18	12	19,5
K0153.116	H	ocel	16	63	23	40	21	15	24,5

Hvězdicové úchytky, provedení K, s předsazeným ocelovým pouzdrem se závitem

více informací

Výkresy

Hvězdicové úchytky, provedení K, s předsazeným ocelovým pouzdrem se závitem

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál komponenty	D	D1	D2	H	H2	H3	T
K0153.205	K	ocel	M5	25	10	17	9	7	9
K0153.206	K	ocel	M6	32	13,5	21	11	9,5	12
K0153.2061	K	ocel	M6	40	13,5	25	13	10	12
K0153.208	K	ocel	M8	40	13,5	25	13	10	12
K0153.2081	K	ocel	M8	50	19	32	17	12	17
K0153.210	K	ocel	M10	50	19	32	17	12	17
K0153.2101	K	ocel	M10	63	19	37	18	12	17
K0153.212	K	ocel	M12	63	19	37	18	12	17
K0153.216	K	ocel	M16	63	23	40	21	15	23
K0153.305	K	nerezová ocel	M5	25	10	17	9	7	9
K0153.306	K	nerezová ocel	M6	32	13,5	21	11	9,5	12
K0153.3061	K	nerezová ocel	M6	40	13,5	25	13	10	12
K0153.308	K	nerezová ocel	M8	40	13,5	25	13	10	12
K0153.3081	K	nerezová ocel	M8	50	19	32	17	12	17
K0153.310	K	nerezová ocel	M10	50	19	32	17	12	17
K0153.3101	K	nerezová ocel	M10	63	19	37	18	12	17
K0153.312	K	nerezová ocel	M12	63	19	37	18	12	17
K0153.316	K	nerezová ocel	M16	63	23	40	21	15	23

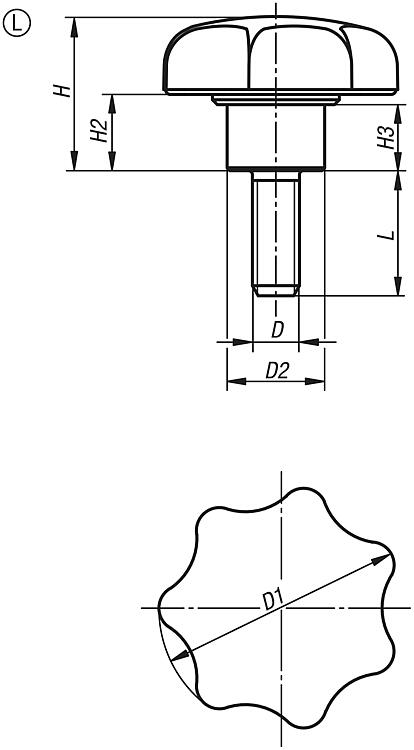

Hvězdicové úchytky, provedení L, s předsazeným ocelovým pouzdrem, s vnějším závitem

více informací

Výkresy

Hvězdicové úchytky, provedení L, s předsazeným ocelovým pouzdrem, s vnějším závitem

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál komponenty	D	D1	D2	H	H2	H3	L
K0153.405X10	L	ocel	M5	25	10	17	9	7	10
K0153.405X15	L	ocel	M5	25	10	17	9	7	15
K0153.405X20	L	ocel	M5	25	10	17	9	7	20
K0153.406X10	L	ocel	M6	32	13,5	21	11	9,5	10
K0153.406X15	L	ocel	M6	32	13,5	21	11	9,5	15
K0153.406X20	L	ocel	M6	32	13,5	21	11	9,5	20
K0153.406X25	L	ocel	M6	32	13,5	21	11	9,5	25
K0153.406X30	L	ocel	M6	32	13,5	21	11	9,5	30
K0153.408X15	L	ocel	M8	40	13,5	25	13	10	15
K0153.408X20	L	ocel	M8	40	13,5	25	13	10	20
K0153.408X25	L	ocel	M8	40	13,5	25	13	10	25
K0153.408X30	L	ocel	M8	40	13,5	25	13	10	30
K0153.408X40	L	ocel	M8	40	13,5	25	13	10	40
K0153.408X50	L	ocel	M8	40	13,5	25	13	10	50
K0153.410X20	L	ocel	M10	50	19	32	17	12	20
K0153.410X25	L	ocel	M10	50	19	32	17	12	25
K0153.410X30	L	ocel	M10	50	19	32	17	12	30
K0153.410X40	L	ocel	M10	50	19	32	17	12	40
K0153.410X50	L	ocel	M10	50	19	32	17	12	50
K0153.410X60	L	ocel	M10	50	19	32	17	12	60
K0153.412X20	L	ocel	M12	63	19	37	18	12	20
K0153.412X25	L	ocel	M12	63	19	37	18	12	25
K0153.412X30	L	ocel	M12	63	19	37	18	12	30
K0153.412X40	L	ocel	M12	63	19	37	18	12	40
K0153.412X50	L	ocel	M12	63	19	37	18	12	50
K0153.412X60	L	ocel	M12	63	19	37	18	12	60
K0153.505X10	L	nerezová ocel	M5	25	10	17	9	7	10
K0153.505X15	L	nerezová ocel	M5	25	10	17	9	7	15
K0153.505X20	L	nerezová ocel	M5	25	10	17	9	7	20
K0153.506X10	L	nerezová ocel	M6	32	13,5	21	11	9,5	10
K0153.506X15	L	nerezová ocel	M6	32	13,5	21	11	9,5	15
K0153.506X20	L	nerezová ocel	M6	32	13,5	21	11	9,5	20
K0153.506X25	L	nerezová ocel	M6	32	13,5	21	11	9,5	25
K0153.506X30	L	nerezová ocel	M6	32	13,5	21	11	9,5	30
K0153.508X15	L	nerezová ocel	M8	40	13,5	25	13	10	15
K0153.508X20	L	nerezová ocel	M8	40	13,5	25	13	10	20
K0153.508X25	L	nerezová ocel	M8	40	13,5	25	13	10	25
K0153.508X30	L	nerezová ocel	M8	40	13,5	25	13	10	30
K0153.508X40	L	nerezová ocel	M8	40	13,5	25	13	10	40
K0153.508X50	L	nerezová ocel	M8	40	13,5	25	13	10	50
K0153.510X20	L	nerezová ocel	M10	50	19	32	17	12	20
K0153.510X25	L	nerezová ocel	M10	50	19	32	17	12	25
K0153.510X30	L	nerezová ocel	M10	50	19	32	17	12	30
K0153.510X40	L	nerezová ocel	M10	50	19	32	17	12	40
K0153.510X50	L	nerezová ocel	M10	50	19	32	17	12	50
K0153.510X60	L	nerezová ocel	M10	50	19	32	17	12	60
K0153.512X20	L	nerezová ocel	M12	63	19	37	18	12	20
K0153.512X25	L	nerezová ocel	M12	63	19	37	18	12	25
K0153.512X30	L	nerezová ocel	M12	63	19	37	18	12	30
K0153.512X40	L	nerezová ocel	M12	63	19	37	18	12	40
K0153.512X50	L	nerezová ocel	M12	63	19	37	18	12	50
K0153.512X60	L	nerezová ocel	M12	63	19	37	18	12	60
