Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

VMQ (caoutchouc siliconé), dureté 60° +/-5 Shore A, approuvé par la FDA.
Insert de serrage en inox 1.4301.

Finition :Bleu, similaire à RAL 5015.
Insert de serrage brut.Nota :En plus de protéger les arêtes, ces profilés assurent également une fonction d’étanchéité contre l’humidité, la poussière et la saleté vis-à-vis d’autres composants tels que les portes, les volets ou les couvercles de boîtier. En fonction de sa forme, le joint peut être utilisé dans les domaines d’application les plus divers.

Pour les profilés d’étanchéité et de protection des arêtes, nous recommandons de comprimer le joint à 50 % max. (compression).
Pour assurer la meilleure étanchéité possible, le joint doit être comprimé à 30-40 %.
Ces indications sont des recommandations, elles sont à adapter dans la pratique en fonction de l’application et des pièces montées.

Grâce à l’utilisation de matériaux conformes à la norme FDA 21 CFR 177.2600, ces profilés peuvent être utilisés dans des applications avec des exigences adaptées, entre autres dans l’industrie alimentaire.Plage de température :-50 °C jusqu’à +200 °C.Montage :Montage simple, rapide et sans difficulté. En appuyant avec la main, le profilé de protection des arêtes se bloque automatiquement, même en présence de rayons ou de courbes. L'opération ne nécessite aucun élément adhésif ou de fixation.Sur demande :D’autres longueurs.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2239 Profilés d’étanchéité et de protection des arêtes en silicone avec bande de serrage en inox intégrée, conformes FDA

201 kB

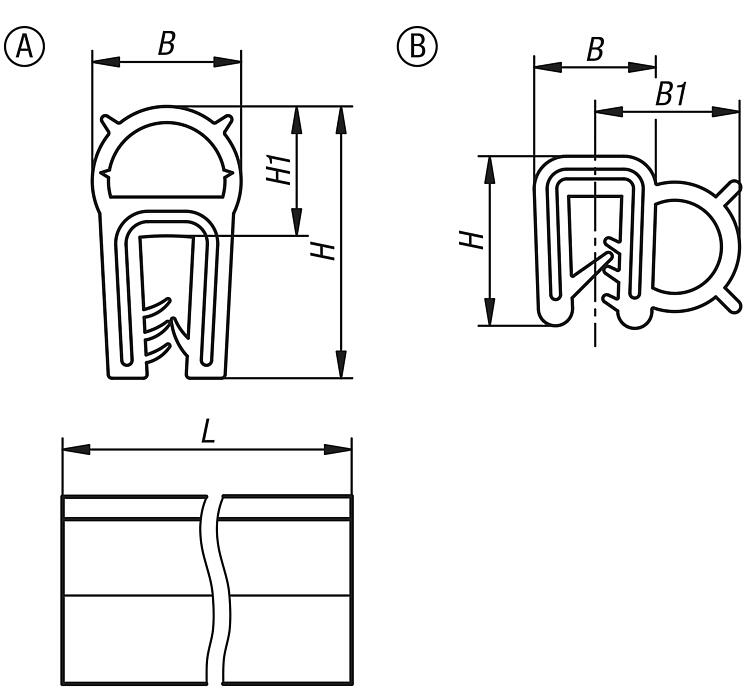

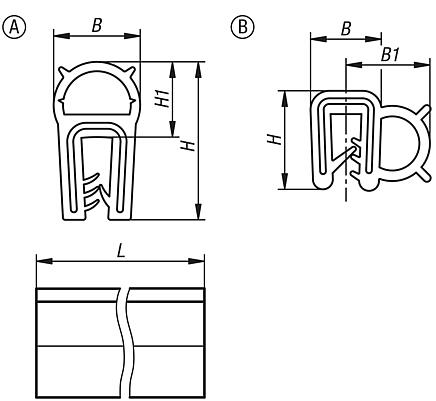

Dessins (aperçu complet)

Profilés d’étanchéité et de protection des arêtes en silicone avec bande de serrage en inox intégrée, conformes FDA, forme A

plus d'infos

Dessins

Profilés d’étanchéité et de protection des arêtes en silicone avec bande de serrage en inox intégrée, conformes FDA, forme A

Sélection/filtre d'articles

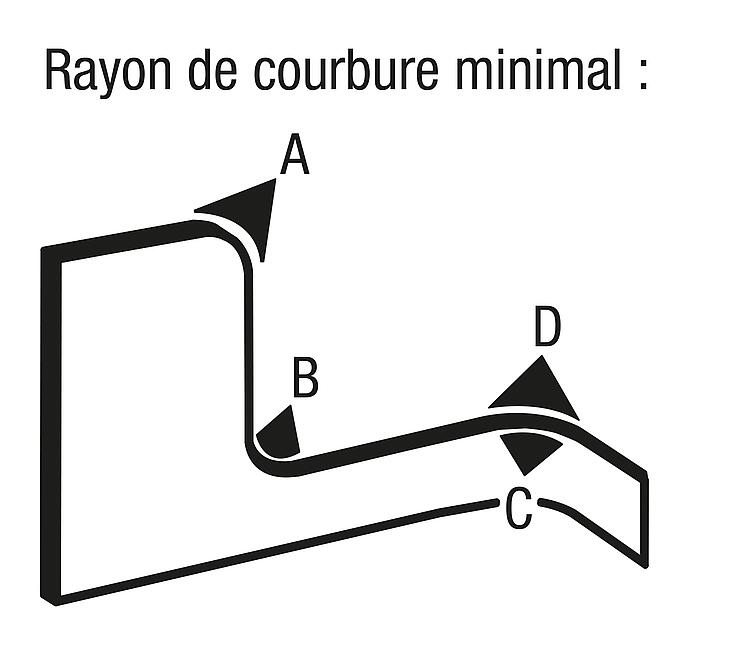

Référence	Forme	B	H	H1	Plage de serrage mm	L	Rayon de courbure minimal mm	Prix
K2239.021X2000	A	11,5	21	10,1	1,5-3,5	2000	A=200 B=150 C=30 D=30	Sur demande
K2239.021X5000	A	11,5	21	10,1	1,5-3,5	5000	A=200 B=150 C=30 D=30	Sur demande
K2239.021X10000	A	11,5	21	10,1	1,5-3,5	10000	A=200 B=150 C=30 D=30	Sur demande
K2239.021X20000	A	11,5	21	10,1	1,5-3,5	20000	A=200 B=150 C=30 D=30	Sur demande
K2239.021X50000	A	11,5	21	10,1	1,5-3,5	50000	A=200 B=150 C=30 D=30	Sur demande

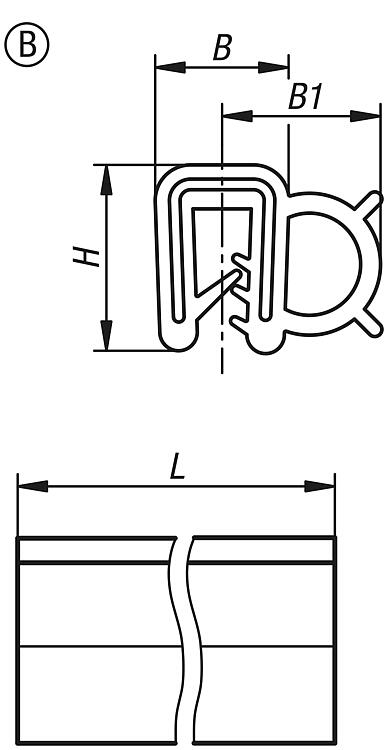

Profilés d’étanchéité et de protection des arêtes en silicone avec bande de serrage en inox intégrée, conformes FDA, forme B

plus d'infos

Dessins

Profilés d’étanchéité et de protection des arêtes en silicone avec bande de serrage en inox intégrée, conformes FDA, forme B

Sélection/filtre d'articles

Référence	Forme	B	B1	H	Plage de serrage mm	L	Rayon de courbure minimal mm	Prix
K2239.113X2000	B	8,8	11,1	13,1	1,0-3,0	2000	A=50 B=40 C=80 D=100	Sur demande
K2239.113X5000	B	8,8	11,1	13,1	1,0-3,0	5000	A=50 B=40 C=80 D=100	Sur demande
K2239.113X10000	B	8,8	11,1	13,1	1,0-3,0	10000	A=50 B=40 C=80 D=100	Sur demande
K2239.113X20000	B	8,8	11,1	13,1	1,0-3,0	20000	A=50 B=40 C=80 D=100	Sur demande
K2239.113X50000	B	8,8	11,1	13,1	1,0-3,0	50000	A=50 B=40 C=80 D=100	Sur demande
