    - Verrous quart de tour en inox, tête rotative en plastique ou en inox avec tige rétractable

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionDescription du produit :Les verrous quart de tour sont utilisés pour changer ou fermer rapidement et facilement des dispositifs ou des trappes.
Le serrage sans outil réduit les temps de montage.Matière :Corps en Inox.
Boulon en acier ou en Inox.
Broche en Inox.
Bouton en Inox ou thermoplastique PA (polyamide).Finition :Corps : naturel.
Boulon nickelé ou poli.
Broche naturelle.
Bouton en PA renforcé de fibre de verre, noire.
Bouton en Inox, naturel.Nota :Vis de fixation M2 ou M3 en inox fournies.
Option de montage 1 pour plaques d’épaisseur 6 mm.
Option de montage 2 pour plaques d’épaisseur > 6 mm jusqu’à 14 mm.

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.
Mode d'emploi :S'assurer que le bouton est en position « OFF » et que la tige est rétractée.
Faire glisser ou placer le verrou quart de tour sur la plaque de serrage prémontée.
Pousser le bouton vers le bas et le passer sur la position « ON ».

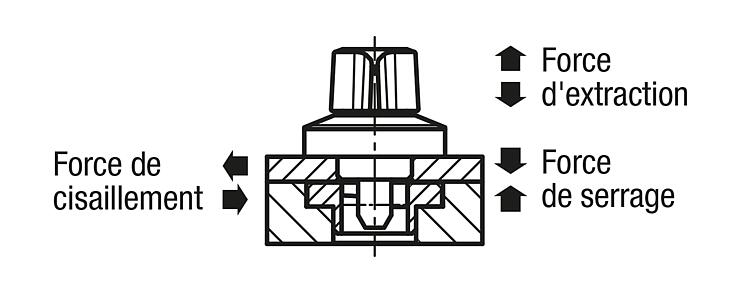

Un clic se fait entendre lorsque le serrage est atteint.Accessoires :Plaques de bridage K1062Indication de dessin :

1) Option de montage 1
2) Option de montage 2
3) Plaque

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1558 Verrous quart de tour en inox, tête rotative en plastique ou en inox avec tige rétractable

409 kB

Informations techniques pour verrou quart de tour K1558 et douille de fixation K1062

184 kB

Dessins (aperçu complet)

Verrous quart de tour en inox, tête rotative en plastique avec tige rétractable

plus d'infos

Dessins

Verrous quart de tour en inox, tête rotative en plastique avec tige rétractable

Sélection/filtre d'articles

Référence	Matière des composants	Finition 2	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	P1	P2	Force de retenue N	Force de serrage N	Force de cisaillement kN	Force d'extraction F en kN	Résistance thermique	CAO	Acc.	Prix	Commander
K1558.516	polyamide	tige filetée en acier	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	60	1,8	1,2	≤130 °C			Sur demande
K1558.817	polyamide	tige filetée en acier	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	90	3,2	0,4	≤130 °C			Sur demande

Verrous quart de tour en inox, tête rotative en inox avec tige rétractable

plus d'infos

Dessins

Verrous quart de tour en inox, tête rotative en inox avec tige rétractable

Sélection/filtre d'articles

Référence	Matière des composants	Finition 2	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	P1	P2	Force de retenue N	Force de serrage N	Force de cisaillement kN	Force d'extraction F en kN	Résistance thermique	CAO	Acc.	Prix	Commander
K1558.1516	acier inoxydable	goupille en inox	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	60	1,8	1,2	≤200 °C			Sur demande
K1558.1817	acier inoxydable	goupille en inox	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	90	3,2	0,4	≤200 °C			Sur demande
