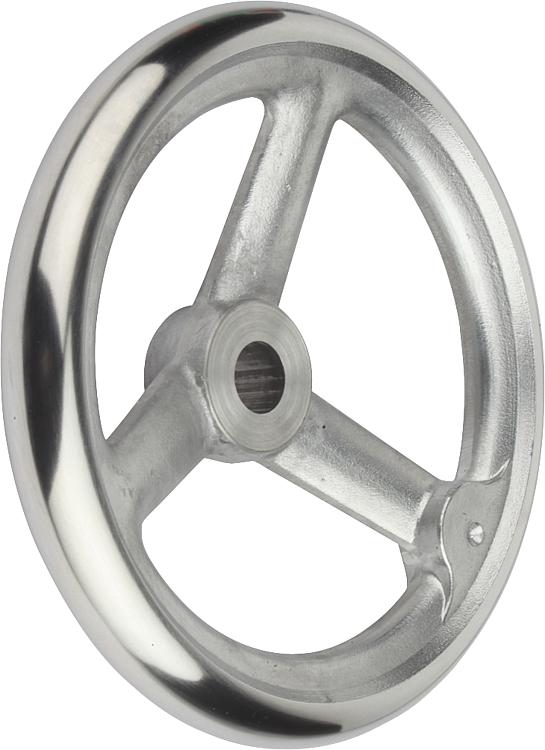

Volantes DIN 950 de aluminio sin empuñadura bombeada

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Volantes DIN 950 de aluminio
      - Volantes DIN 950 de aluminio sin empuñadura bombeada

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Volante de aluminio.Versión:Llanta de la rueda girada y pulida.
A petición:Cubos con hembra cuadrada o volantes recubiertos con plástico.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0160_OG Volantes DIN 950 de aluminio sin empuñadura bombeada

351 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3≈	L1	L3	B3	T	Número de radios
K0160.0080X10	agujero de referencia	80	10H7	24	16	29	-	-	3
K0160.0080X12	agujero de referencia	80	12H7	24	16	29	-	-	3
K0160.0100X10	agujero de referencia	100	10H7	26	17	33	-	-	3
K0160.0100X12	agujero de referencia	100	12H7	26	17	33	-	-	3
K0160.0125X12	agujero de referencia	125	12H7	28	18	36	-	-	3
K0160.0125X14	agujero de referencia	125	14H7	28	18	36	-	-	3
K0160.0140X14	agujero de referencia	140	14H7	30	19	39	-	-	3
K0160.0140X16	agujero de referencia	140	16H7	30	19	39	-	-	3
K0160.0160X14	agujero de referencia	160	14H7	32	20	40	-	-	3
K0160.0160X16	agujero de referencia	160	16H7	32	20	40	-	-	3
K0160.0180X16	agujero de referencia	180	16H7	37	22	43	-	-	3
K0160.0180X18	agujero de referencia	180	18H7	37	22	43	-	-	3
K0160.0200X18	agujero de referencia	200	18H7	38	24	45	-	-	3
K0160.0200X22	agujero de referencia	200	22H7	38	24	45	-	-	3
K0160.0250X22	agujero de referencia	250	22H7	45	28	50	-	-	5
K0160.0250X26	agujero de referencia	250	26H7	45	28	50	-	-	5
K0160.0315X26	agujero de referencia	315	26H7	53	33	56	-	-	5
K0160.0315X30	agujero de referencia	315	30H7	53	33	56	-	-	5
K0160.0400X30	agujero de referencia	400	30H7	65	38	63	-	-	5
K0160.0400X34	agujero de referencia	400	34H7	65	38	63	-	-	5
K0160.0500X34	agujero de referencia	500	34H7	78	45	72	-	-	5
K0160.0500X40	agujero de referencia	500	40H7	78	45	72	-	-	5
K0160.1080X10	agujero de referencia con ranura	80	10H7	24	16	29	3	11,4	3
K0160.1080X12	agujero de referencia con ranura	80	12H7	24	16	29	4	13,8	3
K0160.1100X10	agujero de referencia con ranura	100	10H7	26	17	33	3	11,4	3
K0160.1100X12	agujero de referencia con ranura	100	12H7	26	17	33	4	13,8	3
K0160.1125X12	agujero de referencia con ranura	125	12H7	28	18	36	4	13,8	3
K0160.1125X14	agujero de referencia con ranura	125	14H7	28	18	36	5	16,3	3
K0160.1140X14	agujero de referencia con ranura	140	14H7	30	19	39	5	16,3	3
K0160.1140X16	agujero de referencia con ranura	140	16H7	30	19	39	5	18,3	3
K0160.1160X14	agujero de referencia con ranura	160	14H7	32	20	40	5	16,3	3
K0160.1160X16	agujero de referencia con ranura	160	16H7	32	20	40	5	18,3	3
K0160.1180X16	agujero de referencia con ranura	180	16H7	37	22	43	5	18,3	3
K0160.1180X18	agujero de referencia con ranura	180	18H7	37	22	43	6	20,8	3
K0160.1200X18	agujero de referencia con ranura	200	18H7	38	24	45	6	20,8	3
K0160.1200X22	agujero de referencia con ranura	200	22H7	38	24	45	6	24,8	3
K0160.1250X22	agujero de referencia con ranura	250	22H7	45	28	50	6	24,8	5
K0160.1250X26	agujero de referencia con ranura	250	26H7	45	28	50	8	29,3	5
K0160.1315X26	agujero de referencia con ranura	315	26H7	53	33	56	8	29,3	5
K0160.1315X30	agujero de referencia con ranura	315	30H7	53	33	56	8	33,3	5
K0160.1400X30	agujero de referencia con ranura	400	30H7	65	38	63	8	33,3	5
K0160.1400X34	agujero de referencia con ranura	400	34H7	65	38	63	10	37,3	5
K0160.1500X34	agujero de referencia con ranura	500	34H7	78	45	72	10	37,3	5
K0160.1500X40	agujero de referencia con ranura	500	40H7	78	45	72	12	43,3	5
